BMW:
Спецификации блока цилиндров
Блок цилиндров отлит из специального серого чугуна и составляет одно целое с цилиндрами. Шлифование плоскости разъема блока цилиндров с головкой не допускается.
Шероховатость поверхностей зеркал цилиндров, мм: 0,004. Конусность и овальность зеркал цилиндров, не более, мм: 0,01. Допустимое отклонение центра цилиндра относительно вертикальной оси расточки под подшипник: 0°5'.
Диаметры цилиндров двигателей BMW «525», «528» и «528i» с 1978 модельного года (для стандартных поршней), мм:
Шероховатость поверхностей зеркал цилиндров, мкм: 3-4.
Овальность зеркал цилиндров, не более, мм: 0,01 (кроме «520» с 6-цилиндровым двигателем: 0,01-0,02).
Конусность зеркал цилиндров, не более, мм: 0,02.
Допустимый зазор между поршнем и цилиндром (при износе), не более, мм: 0,1-0,15.
Номинальный диаметр цилиндра, мм: 80,00±0,01.
Промежуточный диаметр, мм: 80,08±0,01.
1-й ремонтный размер, мм: 80,25±0,01.
2-й ремонтный размер, мм: 80,50±0,01.
Допустимая конусность и овальность зеркала цилиндра, мм: 0,02.
Максимальный зазор между поршнем и цилиндром, мм: 0,10-0,15.
Коленчатый вал — стальной, кованый, термообработанный. Шлифовку коленчатых валов, подвергнутых термообработке, можно вести только в заводских условиях. Коленчатые валы четырехцилиндровых двигателей пятиопорные, шестицилиндровых двигателей — семиопорные. Коленчатые валы разбиты на две размерных группы, маркированные красными или голубыми метками на коренных шейках.
* В числителе указаны значения для коленчатых валов с красными метками, в знаменателе — с голубыми метками.
Ход шатунных шеек, мм:
Примечание. С 1978 модельного года на моделях «528» и «528i» ход шатунных шеек составляет 80±0,1 мм. С 1980 модельного года на модели «5251» ход шатунных шеек равен 84±0,1 мм.
Шероховатость поверхностей шатунных и коренных шеек, мм: 0,001-0,002
* В числителе указаны значения для коленчатых валов с красными метками, в знаменателе — с голубыми метками.
Маховик крепится на коленчатом валу на фланце восемью болтами. Благодаря наличию центрирующего штифта может устанавливаться только в одном положении.
Перед на прессовкой на маховик зубчатый обод нагревается до температуры 200-230°С (температура нагрева контролируется с помощью термохромного карандаша) и устанавливается на маховик, направив торцы зубьев со стороны ввода а зацепление к двигателю.
Статический дисбаланс, не более, г·см: 15.
Допустимое биение маховика при измерении в точке на диаметре 92 мм, не более, мм: 0,03.
Допустимое биение маховика при измерении в точке на наружном диаметре, не более, мм (BMW «520» с 1978 модельного года, «520i» с 1982 модельного года): 0,1.
Максимальная толщина слоя металла, снимаемая при шлифовании поверхности маховика под ведомый диск сцепления, мм: 0,4.
Толщина поверхности маховика под ведомый диск сцепления, не менее, мм:
С 1978 модельного года на моделях «525», «528» и «528i» с механической коробкой передач минимально допустимая толщина поверхности маховика под ведомый диск сцепления составляет 14,5 мм. С 1980 г это изменение распространено на все модели.
С 1978 модельного года на двигателях BMW «525», «528» и «528» применяется демпфер крутильных колебаний, имеющий следующие характеристики.
Диаметр шкива по ручью, мм: 162+0,5-0,1.
Дисбаланс при частоте вращения коленчатого вала 1000 об/мин, не более, гс·см: 8.
Радиальное биение при измерении в точке на диаметре 223 мм, не более, мм: 0,2.
Торцевое биение при измерении в точке на диаметре 200 мм, не более, мм: 0,4 (с 1980 модельного года: 0,3-0,4).
Биение демпфера, не более, мм:
Шатуны двутаврового сечения, кованые из термообработанной стали, со сменными триметаллическими вкладышами. Крышка нижней головки шатуна прямого сечения. Втулка верхней головки шатуна свертная, биметаллическая. По массе шатуны одного двигателя не должны отличаться друг от друга более чем на 4 г.
* С 1978 модельного года на двигателях BMW «525», «528» и «528i» наружный диаметр втулки верхней головки шатуна составляет 24,060-24,100 мм.
** Диаметральный зазор между шатунными шейками и подшипниками на двигателях BMW «525», «528» и «528i» равен 0,023-0,069 мм.
Вкладыши шатунных подшипников упругие, тонкостенные, три металлические.
С 1978 модельного года для двигателей BMW «525», «528» и «528i» введены следующие ремонтные размеры, мм:
Поршни отлиты из алюминиевого сплава, днище поршня выпуклое с плоским верхом.
На автомобилях моделей «518», «520» и «520i> применяются поршни с днищами измененной формы после изменения формы камер сгорания (см. «Головка цилиндров»). По наружному диаметру поршни разбиты на три класса (А, В, С). На днище поршня выбита метка группы поршня по массе («+» или «—»). На двигателе все поршни должны быть одной группы по массе. Для ориентирования поршня при установке в цилиндр на днище нанесена стрелка, которая должна быть обращена в сторону привода распределительного вала. Поршни заменяются одновременно с пальцами.
Марка поршней: Mahle, K.S. (Karl Schmidt) или A (Aican/Nural).
В запасные части поставляются только поршни класса «В» номинального размера, промежуточного размера и 1-го и 2-го ремонтных размеров.
Класс поршневых пальцев указан меткой «W» или «S», выбитой на днище поршня (см. «Поршневые пальцы»).
Диаметры поршней измеряются на расстоянии «А» от юбки поршня (см. фото).
С 1978 модельного года на двигателях BMW «525», «528» и «528i» изменены некоторые размеры поршней.
Промежуточный размер, мм: класс «А»: 86,040; класс «В»: 86,050; класс «С»: 86,060.
Зазор между поршнем и цилиндром, мм: 0,040.
Маркировка на днище поршней: тип двигателя/степень сжатия (например, 2,5/9,0), диаметр юбки поршня (например, 89,57), а также стрелка для ориентирования поршня в цилиндре при установке. Диаметр поршней, мм:
Зазор между поршнем и цилиндром, мм: 0,045.
Разница по массе между поршнями в сборе, не более, г: 10.
Диаметр поршней, мм:
Зазор между поршнем и цилиндром, мм: 0,045±0,014.
Примечание. Поршни класса «А» применяются на двигателях с карбюратором INАТ, класса «В» — на двигателях с карбюратором 4А1.
На BMW «518» поршни класса «А» применяются с головкой цилиндров с меткой «118», поршни класса «С» — с головкой цилиндров с меткой «Е21 1,6».
На BMW «520» и «520i» поршни класса «В» применяются с головкой цилиндров с меткой «Е12», поршни класса «С» — с головкой цилиндров с меткой «Е21 2,0».
Диаметр поршней, мм:
Зазор между поршнем и цилиндром, мм: 0,045±0,014.
Разница по массе поршней в сборе, г: ±10.
Маркировка поршней: на днище поршня выбиты диаметр поршня и стрелка для ориентирования поршня при установке в цилиндр.
Опознавательный признак поршней: высота выпуклой части днища поршня, мм: 2,1.
Поршневой палец — стальной, шлифованный. Палец свободно вращается в верхней головке шатуна и в бобышках поршня. От осевого смещения он удерживается стопорными кольцами.
С 1978 модельного года на двигателях BMW «525» «528» и «528i» изменены следующие характеристики поршневых пальцев.
Диаметр отверстия поршня под палец, мм:
Зазор между поршневым пальцем и поршнем, мм: 0,001-0,005 (для поршней марки K.S. и двигателей BMW «525» и «528»: 0,002-0,008).
На каждом поршне установлено три кольца: два компрессионных и одно маслосъемное. Кольца устанавливаются меткой «Тор» («Вверх») к днищу поршня. Верхнее компрессионное кольцо чугунное, с хромированной наружной поверхностью.
* Начиная с номеров шасси 3 715 122 модели «520», 3 802 199 модели «520А», 3 852 364 модели «520i».
** В числителе указаны данные для поршней марок Mahle и Alcan/Nural, в знаменателе — для поршней марки K.S.

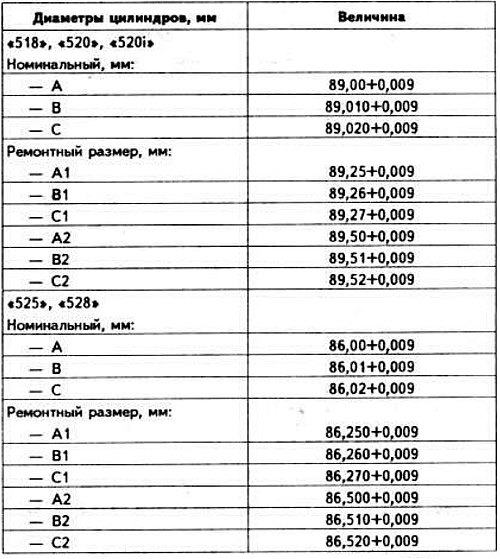

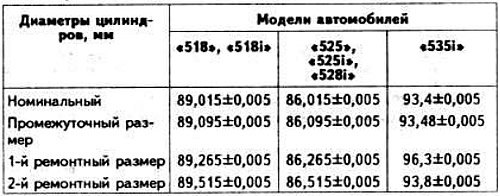

Диаметры цилиндров
Шероховатость поверхностей зеркал цилиндров, мм: 0,004. Конусность и овальность зеркал цилиндров, не более, мм: 0,01. Допустимое отклонение центра цилиндра относительно вертикальной оси расточки под подшипник: 0°5'.
Диаметры цилиндров двигателей BMW «525», «528» и «528i» с 1978 модельного года (для стандартных поршней), мм:
- номинальным: 86,015±0,005;
- промежуточный размер: 86,095±0,005;
- 1-й ремонтный размер: 86,265±0,005;
- 2-й ремонтный размер: 86,515±0,005.
Диаметры цилиндров с 1980 модельного года
Шероховатость поверхностей зеркал цилиндров, мкм: 3-4.
Овальность зеркал цилиндров, не более, мм: 0,01 (кроме «520» с 6-цилиндровым двигателем: 0,01-0,02).
Конусность зеркал цилиндров, не более, мм: 0,02.
Допустимый зазор между поршнем и цилиндром (при износе), не более, мм: 0,1-0,15.
BMW «520» с 1978 модельного года и «520i»
Номинальный диаметр цилиндра, мм: 80,00±0,01.
Промежуточный диаметр, мм: 80,08±0,01.
1-й ремонтный размер, мм: 80,25±0,01.
2-й ремонтный размер, мм: 80,50±0,01.
Допустимая конусность и овальность зеркала цилиндра, мм: 0,02.
Максимальный зазор между поршнем и цилиндром, мм: 0,10-0,15.
Коленчатый вал
Коленчатый вал — стальной, кованый, термообработанный. Шлифовку коленчатых валов, подвергнутых термообработке, можно вести только в заводских условиях. Коленчатые валы четырехцилиндровых двигателей пятиопорные, шестицилиндровых двигателей — семиопорные. Коленчатые валы разбиты на две размерных группы, маркированные красными или голубыми метками на коренных шейках.

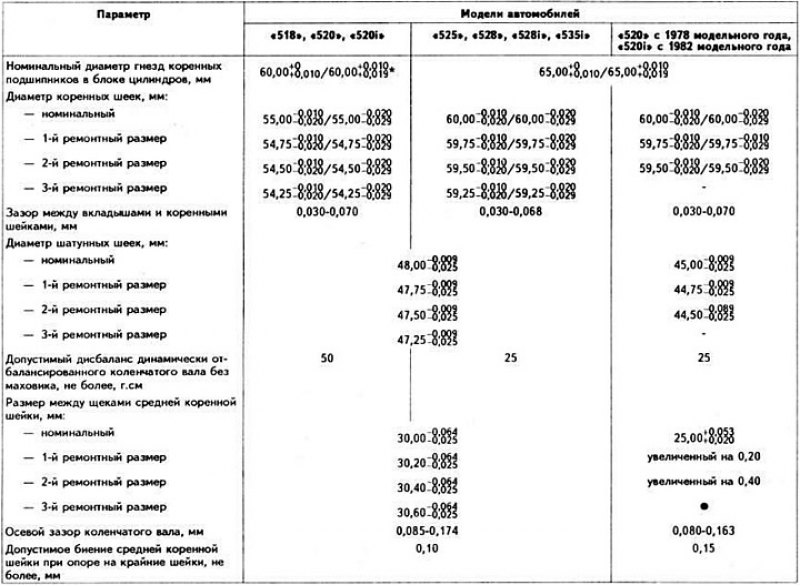

Характеристики коленчатых валов
* В числителе указаны значения для коленчатых валов с красными метками, в знаменателе — с голубыми метками.
Ход шатунных шеек, мм:
- «518»: 71,0±0,1;
- «520», «520i»: 80,0±0,1;
- «525», «528», «528i»: 71,6±0,1;
- «520» с 1978 модельного года, «520i» с 1982 модельного года 66,0±0,1.
Примечание. С 1978 модельного года на моделях «528» и «528i» ход шатунных шеек составляет 80±0,1 мм. С 1980 модельного года на модели «5251» ход шатунных шеек равен 84±0,1 мм.
Шероховатость поверхностей шатунных и коренных шеек, мм: 0,001-0,002

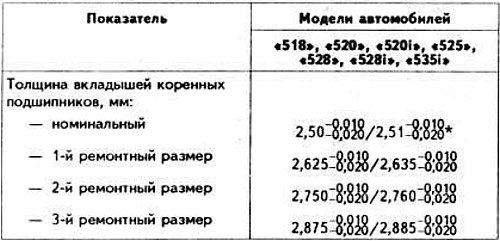

Вкладыши коренных подшипников
* В числителе указаны значения для коленчатых валов с красными метками, в знаменателе — с голубыми метками.
Маховик
Маховик крепится на коленчатом валу на фланце восемью болтами. Благодаря наличию центрирующего штифта может устанавливаться только в одном положении.
Перед на прессовкой на маховик зубчатый обод нагревается до температуры 200-230°С (температура нагрева контролируется с помощью термохромного карандаша) и устанавливается на маховик, направив торцы зубьев со стороны ввода а зацепление к двигателю.
Статический дисбаланс, не более, г·см: 15.
Допустимое биение маховика при измерении в точке на диаметре 92 мм, не более, мм: 0,03.
Допустимое биение маховика при измерении в точке на наружном диаметре, не более, мм (BMW «520» с 1978 модельного года, «520i» с 1982 модельного года): 0,1.
Максимальная толщина слоя металла, снимаемая при шлифовании поверхности маховика под ведомый диск сцепления, мм: 0,4.
Толщина поверхности маховика под ведомый диск сцепления, не менее, мм:
- «518», «520»: 14,6;
- «520i», «525», «528», «528i»: 13,6;
- «520» с 1978 модельного года, «520i> с 1982 модельного года: 13,5.
С 1978 модельного года на моделях «525», «528» и «528i» с механической коробкой передач минимально допустимая толщина поверхности маховика под ведомый диск сцепления составляет 14,5 мм. С 1980 г это изменение распространено на все модели.
Демпфер крутильных колебаний
С 1978 модельного года на двигателях BMW «525», «528» и «528» применяется демпфер крутильных колебаний, имеющий следующие характеристики.
Диаметр шкива по ручью, мм: 162+0,5-0,1.
Дисбаланс при частоте вращения коленчатого вала 1000 об/мин, не более, гс·см: 8.
Радиальное биение при измерении в точке на диаметре 223 мм, не более, мм: 0,2.
Торцевое биение при измерении в точке на диаметре 200 мм, не более, мм: 0,4 (с 1980 модельного года: 0,3-0,4).
BMW «520» с 1978 модельного года, «5201» с 1982 модельного года
Биение демпфера, не более, мм:
- радиальное: 0,2;
- торцевое: 0,3-0,4.
Шатуны
Шатуны двутаврового сечения, кованые из термообработанной стали, со сменными триметаллическими вкладышами. Крышка нижней головки шатуна прямого сечения. Втулка верхней головки шатуна свертная, биметаллическая. По массе шатуны одного двигателя не должны отличаться друг от друга более чем на 4 г.

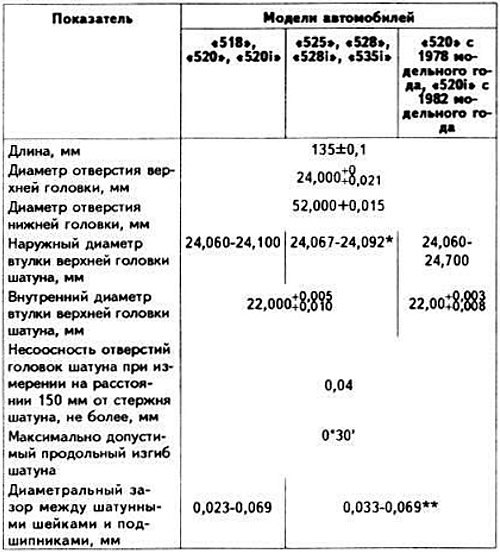

Характеристики шатунов
* С 1978 модельного года на двигателях BMW «525», «528» и «528i» наружный диаметр втулки верхней головки шатуна составляет 24,060-24,100 мм.
** Диаметральный зазор между шатунными шейками и подшипниками на двигателях BMW «525», «528» и «528i» равен 0,023-0,069 мм.
Вкладыши шатунных подшипников
Вкладыши шатунных подшипников упругие, тонкостенные, три металлические.

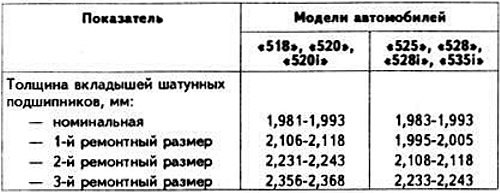

Характеристика вкладышей шатунных подшипников
С 1978 модельного года для двигателей BMW «525», «528» и «528i» введены следующие ремонтные размеры, мм:
- 1-й: 2,108-2,118;
- 2-й: 2,233-2,243;
- 3-й: 2,358-2,368.
Поршни
Поршни отлиты из алюминиевого сплава, днище поршня выпуклое с плоским верхом.
На автомобилях моделей «518», «520» и «520i> применяются поршни с днищами измененной формы после изменения формы камер сгорания (см. «Головка цилиндров»). По наружному диаметру поршни разбиты на три класса (А, В, С). На днище поршня выбита метка группы поршня по массе («+» или «—»). На двигателе все поршни должны быть одной группы по массе. Для ориентирования поршня при установке в цилиндр на днище нанесена стрелка, которая должна быть обращена в сторону привода распределительного вала. Поршни заменяются одновременно с пальцами.
Марка поршней: Mahle, K.S. (Karl Schmidt) или A (Aican/Nural).

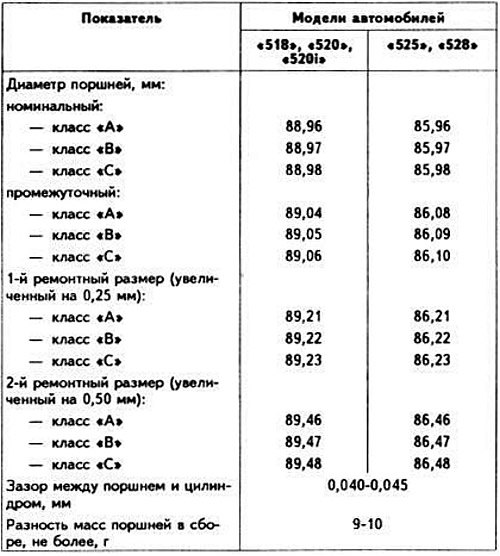

Характеристики поршней
В запасные части поставляются только поршни класса «В» номинального размера, промежуточного размера и 1-го и 2-го ремонтных размеров.
Класс поршневых пальцев указан меткой «W» или «S», выбитой на днище поршня (см. «Поршневые пальцы»).
Диаметры поршней измеряются на расстоянии «А» от юбки поршня (см. фото).
С 1978 модельного года на двигателях BMW «525», «528» и «528i» изменены некоторые размеры поршней.
1. До начала выпуска стандартных поршней
Промежуточный размер, мм: класс «А»: 86,040; класс «В»: 86,050; класс «С»: 86,060.
Зазор между поршнем и цилиндром, мм: 0,040.
2. После начала выпуска стандартных поршней
Маркировка на днище поршней: тип двигателя/степень сжатия (например, 2,5/9,0), диаметр юбки поршня (например, 89,57), а также стрелка для ориентирования поршня в цилиндре при установке. Диаметр поршней, мм:
- номинальный: 85,970;
- промежуточный размер: 86,050;
- 1-й ремонтный размер, увеличенный на 0,25 мм: 86,220;
- 2-й ремонтный размер, увеличенный на 0,50 мм: 86,470.
Зазор между поршнем и цилиндром, мм: 0,045.
Разница по массе между поршнями в сборе, не более, г: 10.
Характеристики поршней BMW «535i»
Диаметр поршней, мм:
- номинальный: 93,35;
- промежуточный размер: 93,43;
- 1-й ремонтный размер: 93,55;
- 2-й ремонтный размер: 93,75.
Зазор между поршнем и цилиндром, мм: 0,045±0,014.

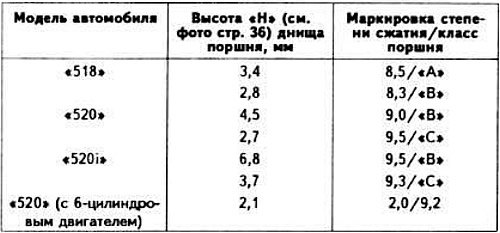

Отличительные характеристики поршней
Модели «518», «520», «520i»
Модели «525» и «528»

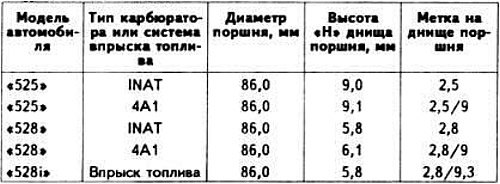

Примечание. Поршни класса «А» применяются на двигателях с карбюратором INАТ, класса «В» — на двигателях с карбюратором 4А1.
На BMW «518» поршни класса «А» применяются с головкой цилиндров с меткой «118», поршни класса «С» — с головкой цилиндров с меткой «Е21 1,6».
На BMW «520» и «520i» поршни класса «В» применяются с головкой цилиндров с меткой «Е12», поршни класса «С» — с головкой цилиндров с меткой «Е21 2,0».

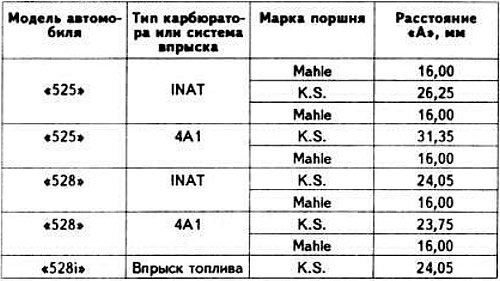

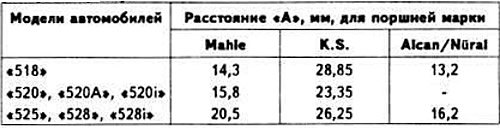

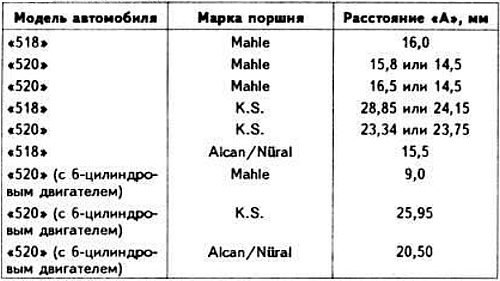

Расстояние «А» (см. фото) от юбки, на котором измеряется наружный диаметр поршня
Модели «518» и «520»
Модели «525» и «528»
Характеристики поршней двигателей BMW «520» с 1978 модельного года и «520i» с 1982 модельного года
Диаметр поршней, мм:
- номинальный: 79,98;
- промежуточный размер: 80,06;
- 1-й ремонтный размер: 80,23;
- 2-й ремонтный размер: 80,48.
Зазор между поршнем и цилиндром, мм: 0,045±0,014.
Разница по массе поршней в сборе, г: ±10.
Маркировка поршней: на днище поршня выбиты диаметр поршня и стрелка для ориентирования поршня при установке в цилиндр.
Опознавательный признак поршней: высота выпуклой части днища поршня, мм: 2,1.
Поршневые пальцы
Поршневой палец — стальной, шлифованный. Палец свободно вращается в верхней головке шатуна и в бобышках поршня. От осевого смещения он удерживается стопорными кольцами.
Характеристики поршневых пальцев

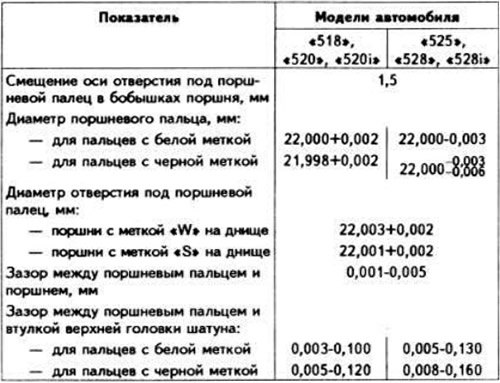

С 1978 модельного года на двигателях BMW «525» «528» и «528i» изменены следующие характеристики поршневых пальцев.
Диаметр отверстия поршня под палец, мм:
- поршни марок Mahle и K.S.: 22+0,004.
- поршни Alcan/Nural: 22±0,003.
Зазор между поршневым пальцем и поршнем, мм: 0,001-0,005 (для поршней марки K.S. и двигателей BMW «525» и «528»: 0,002-0,008).
Поршневые кольца
На каждом поршне установлено три кольца: два компрессионных и одно маслосъемное. Кольца устанавливаются меткой «Тор» («Вверх») к днищу поршня. Верхнее компрессионное кольцо чугунное, с хромированной наружной поверхностью.

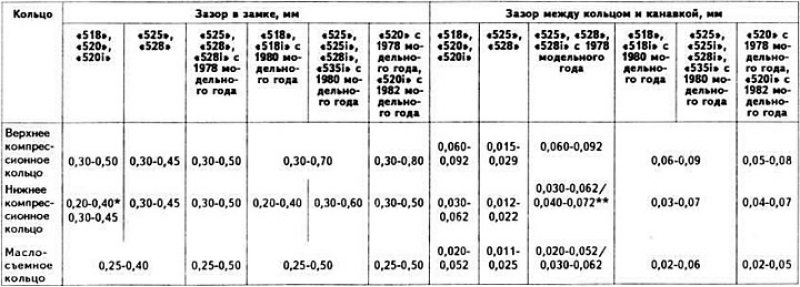

Характеристики поршневых колец
* Начиная с номеров шасси 3 715 122 модели «520», 3 802 199 модели «520А», 3 852 364 модели «520i».
** В числителе указаны данные для поршней марок Mahle и Alcan/Nural, в знаменателе — для поршней марки K.S.
Спецификации механизма газораспределения
Снятие головки цилиндров
Разборка головки цилиндров
Проверка технического состояния головки цилиндров
Ремонт головки цилиндров
Сборка головки цилиндров
Впускной коллектор — описание конструкции
Установка головки цилиндров
Регулировка зазоров в механизме привода клапанов
Замена подушки подвески .двигателя
Снятие головки цилиндров
Разборка головки цилиндров
Проверка технического состояния головки цилиндров
Ремонт головки цилиндров
Сборка головки цилиндров
Впускной коллектор — описание конструкции
Установка головки цилиндров
Регулировка зазоров в механизме привода клапанов
Замена подушки подвески .двигателя
Ссылка на эту статью в разных форматах
TEXTHTMLBB Code
Комментарии и отзывы посетителей
Комментариев пока нет, вы будете первым!
- Информация для владельца
- Техническое обслуживание
- Двигатель и системы
- Ремонт двигателей
- Система смазки
- Система охлаждения
- Система зажигания
- Система питания
- Система впрыска (бензин)
- Система впрыска (дизель)
- Выхлопная система
- Трансмиссия
- Сцепление
- Механическая коробка
- Ходовая часть
- Передняя подвеска
- Задняя подвеска
- Рулевое управление
- Тормозная система
- Колеса и шины
- Кузов и салон
- Интерьер (салон)
- Экстерьер (кузов)
- Отопление и вентиляция
- Электрооборудование
- Оборудование и приборы
- Система пуска и заряда
- Стеклоочистители и омыватели
- Электрические схемы
- Информация для владельца
- Руководство по эксплуатации
- Техническое обслуживание
- Двигатель и системы
- Ремонт двигателей
- Система зажигания
- Система смазки
- Система охлаждения
- Система питания (бензин)
- Система питания (дизель)
- Выхлопная система
- Трансмиссия
- Сцепление
- Коробка передач
- Ходовая часть
- Подвеска автомобиля
- Рулевое управление
- Тормозная система
- Кузов и салон
- Экстерьер (кузов)
- Интерьер (салон)
- Отопление и вентиляция
- Электрооборудование
- Оборудование и приборы
- Система пуска и заряда
- Электрические схемы
- Информация для владельца
- Руководство по эксплуатации
- Техническое обслуживание
- Двигатель и системы
- Двигатель в автомобиле
- Капремонт двигателя
- Система охлаждения
- Система питания
- Система зажигания
- Система управления
- Трансмиссия
- Сцепление
- Механическая коробка
- Автоматическая коробка
- Трансмиссионная линия
- Ходовая часть
- Рулевое управление
- Передняя подвеска
- Задняя подвеска
- Тормозная система
- Кузов и салон
- Элементы кузова
- Уход за кузовом и окраска
- Отопитель и кондиционер
- Электрооборудование
- Оборудование и приборы
- Система пуска и заряда
- Электрические схемы
- Информация для владельца
- Эксплуатация и техобслуживание
- Технические характеристики
- Двигатель и системы
- Ремонт двигателей
- Система охлаждения и смазки
- Система питания
- Система питания «Экотроник»
- Система впрыска
- Система зажигания
- Трансмиссия
- Сцепление
- Коробка передач BMW 242/4
- Коробка передач Getrag 262/8
- Коробка передач Getrag 265/6
- Автоматическая коробка
- Карданная передача
- Задний мост
- Ходовая часть
- Рулевое управление
- Передняя подвеска
- Задняя подвеска
- Тормозная система
- Электрооборудование
- Оборудование и приборы
- Электрические схемы
Audi: 80 100 A3 A4 A6 A8 (карта) BMW: 3 Series 5 Series 7 Series X5 (карта) Chery: Amulet (карта) Chevrolet: Aveo Cruze Lacetti Lanos Niva Captiva Tahoe (карта) Citroen: Xantia Xsara (карта) Daewoo: Espero Matiz Nexia Lanos (карта) Fiat: Bravo (карта) Ford: Fiesta Focus Mondeo Taurus Escort Fusion Scorpio Sierra (карта) Honda: Civic Accord CR-V HR-V (карта) Hyundai: Accent Elantra Sonata Santa Fe Tucson Getz Matrix (карта) Infiniti: QX (карта) Isuzu: Trooper (карта) Jeep: Cherokee Grand Cherokee (карта) Kia: Rio Ceed Cerato Optima Sportage Sorento Spectra Avella Clarus Shuma (карта) Lexus: RX (карта) Land Rover: Freelander Discovery Range Rover Defender (карта) Mazda: 121 Familia Capella Mazda3 Mazda6 (карта) Mercedes-Benz: A-Class C-Class E-Class S-Class M-Class G-Class V-Class Sprinter (карта) Mitsubishi: Colt Lancer Galant Outlander Pajero L200 Carisma (карта) Opel: Corsa Astra Insignia Zafira Kadett Vectra Omega Frontera (карта) Nissan: Almera Sunny Primera Maxima Qashqai Pathfinder Patrol Note Micra (карта) Peugeot: 200 300 400 (карта) Renault: Symbol Logan Megane Scenic Laguna Kangoo Duster Renault 19 (карта) Saab: 9000 9-5 (карта) Skoda: Fabia Rapid Octavia Favorit Felicia (карта) Subaru: Legacy Forester (карта) Suzuki: Swift Liana Grand Vitara (карта) Toyota: Corolla Camry Carina Corona RAV4 Highlander 4Runner Land Cruiser Duet Dyna (карта) Volkswagen: Polo Golf Passat Tiguan Touareg Sharan Caddy Transporter Beetle (карта) Volvo: S40 240 (карта) AvtoVAZ: Oka Zhiguli Lada 4x4 Samara Samara 2 Lada 110 Kalina Granta Priora Vesta Largus (карта)
