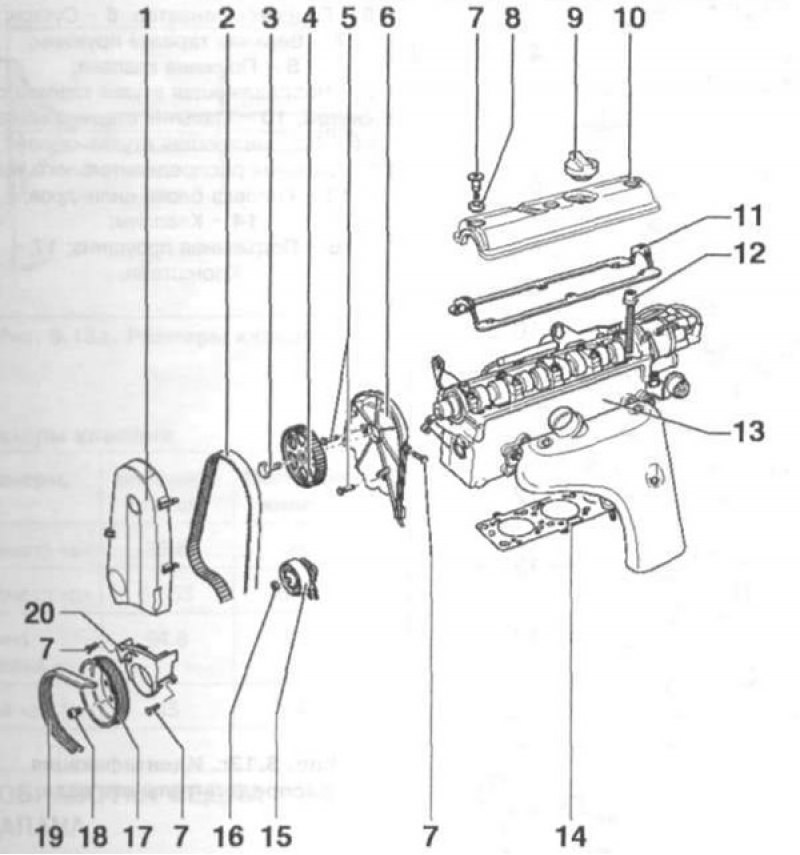

Рис. 3.10. Головка блока цилиндров: 1 - Верхняя часть кожуха ремня ГРМ; 2 - Зубчатый ремень ГРМ; 3, 5, 7, 12, 16, 18 - Болты; 4 - Шкив распределительного вала; 6 - Задний кожух ремня ГРМ; 8 - Уплотнительное кольцо; 9 - Крышка маслозаливной горловины; 10 - Крышка головки блока цилиндров; 11 - Прокладка крышки головки блока цилиндров; 13 - Головка блока цилиндров; 14 - Прокладка головки блока цилиндров; 15 - Натяжной ролик; 17 - Шкив; 19 - Ребристый ремень; 20 - Нижняя часть кожуха ремня ГРМ.

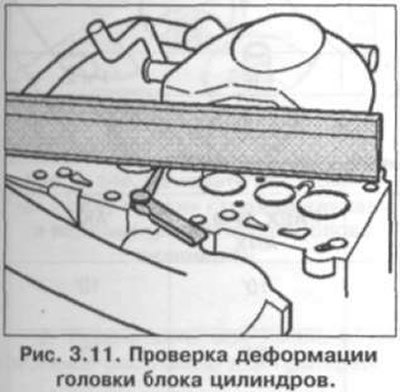

Проверка деформации головки блока цилиндров показана на рис. 3.11. Порядок затяжки болтов крепления головки блока цилиндров показан на рис. 3.12. Момент затяжки болтов крепления головки блока цилиндров:
- 1-я стадия - 40 Нм,
- 2-я стадия - 60 Нм,
- 3-я стадия - 90°,
- 4-я стадия - 90°.
Деформация головки блока цилиндров: 0.05 мм.
