Рис. 3.6. Блок цилиндров, распределительный вал и маховик: 1 - Вкладыши 1, 2, 4 и 5; 2, 7, 8 - Болты; 3 - Коренные крышки; 4 - Вкладыш 3; 5, 11 - Упорные шайбы; 6 - Коленчатый вал; 9 - Маховик; 10 - Уплотнительный фланец с сальником; 12 - Уплотнительный фланец; 13 - Сальник; 14 - Уплотнительная втулка; 15 - Прокладка; 16 - Цепь; 17 - Масляный насос.
Осевой зазор нового коленчатого вала: 0.07-0.18 мм.
Допустимый осевой зазор: 0.20 мм
Радиальный зазор: 0.03-0.08 мм
Допустимый радиальный зазор: 0.17 мм

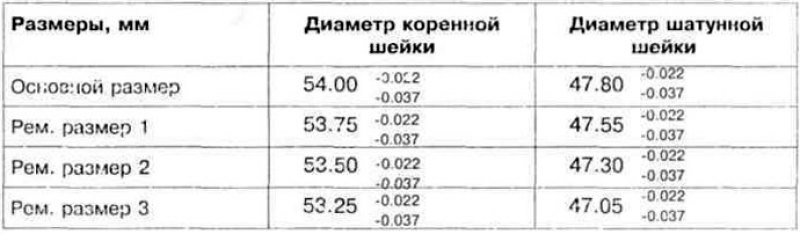

Размеры коленчатого вала
