Дизельный двигатель DW8
Снятие генератора проводите в следующем порядке:
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- отсоедините контактный разъем от блока управления;
- снимите декоративный кожух двигателя;
- снимите ремень привода вспомогательных агрегатов;
- отсоедините и отодвиньте насос гидроусилителя рулевого управления, не открывая контура системы;
- отсоедините контактные разъемы от генератора;

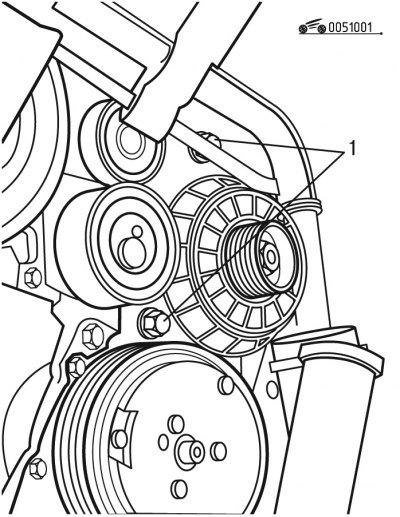

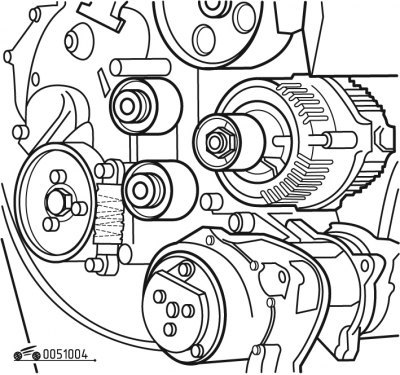

Рис. 10.1. Отворачивание болтов: 1 - болты
- отверните болты 1 (рис. 10.1);
Рис. 10.2. Болт крепления: 1 - болт
- отверните болт 1 (рис. 10.2);
Рис. 10.3. Болт крепления: 1 - болт
- отверните болт 1 (рис. 10.3);
- снимите генератор.
Бензиновые двигатели
Снятие генератора проводите в следующем порядке:
- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
Рис. 10.4. Снятие ремня привода вспомогательных агрегатов
- снимите ремень привода вспомогательных агрегатов (рис. 10.4);
Рис. 10.5. Снятие насоса гидроусилителя рулевого управления: 1 - насос
- отсоедините и отодвиньте насос 1 (рис. 10.5) гидроусилителя рулевого управления, не открывая контура системы;
Рис. 10.6. Снятие генератора: 1 - контактный разъем; 2 - ролик
- снимите ролик 2 (рис. 10.6);
- отсоедините контактные разъемы 1 от генератора;
- отверните болты крепления генератора;
- снимите генератор.
Рис. 10.7. Проверка наличия проставок: 1, 3, 4 - болты; 2 - проставки
Установку генератора для обоих двигателей проводите в следующем порядке:
Внимание! Проверьте наличие проставок 2 (рис. 10.7) на опорном кронштейне навесного оборудования, прежде чем устанавливать на место генератор.
- установите генератор;
Внимание! Затяжку креплений проводите регламентируемым моментом, начиная с двух, расположенных со стороны шкива креплений.
- заверните болты 4 моментом 43 Н·м;
- заверните болты 1 и 3 моментом 30 Н·м;
- установите ремень привода вспомогательных агрегатов;
- продолжите установку в последовательности, обратной снятию.
