- отсоедините провод от отрицательной клеммы аккумуляторной батареи;
- снимите рычаг стеклоочистителя;
- откройте дверь багажного отделения и снимите с нее панель облицовки;
- высверлите заклепки крепления кронштейна электродвигателя стеклоочистителя сверлом d 7,5 мм. Чтобы заклепка не попала внутрь двери, положите тряпку сзади электропривода;
Примечание. При высверливании заклепок не повредите элементы электропривода и дверь багажного отделения.

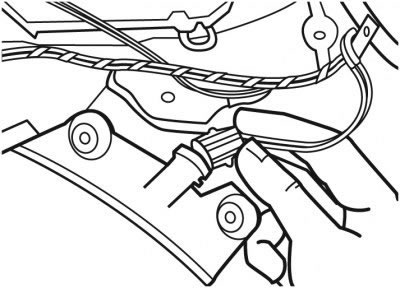

Рис. 10.13. Отсоединение контактного разъема
- отсоедините контактный разъем и снимите электропривод с двери (рис. 10.13);
- не допускайте выпадания втулок из резиновых опор кронштейна;
- снимите резиновое уплотнение электропривода со стекла двери;
- выньте из кронштейна остатки заклепок;

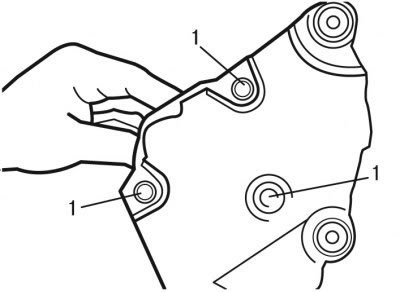

Рис. 10.14. Снятие кронштейна электропривода стеклоочистителя: 1 - болт
- выверните три болта 1 (рис. 10.14) и отсоедините электропривод от кронштейна.
Установку электропривода стеклоочистителя двери багажного отделения проводите в следующем порядке:
- перед установкой осмотрите уплотнительную втулку и резиновые опоры, убедитесь в отсутствии повреждений или износа деталей. Замените неисправные детали;

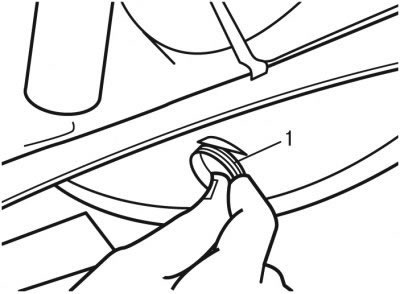

Рис. 10.15. Установка уплотнительной втулки: 1 - втулка

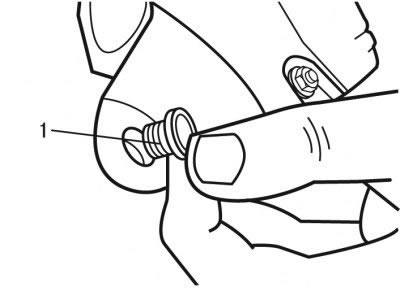

Рис. 10.16. Резиновая втулка кронштейна: 1 - втулка
Оригинал можно просмотреть на сайте autoinstruction.ru
- вставьте уплотнительную втулку 1 (рис. 10.15) в отверстие стекла двери и убедитесь, что резиновая втулка 1 (рис. 10.16) не выпала из кронштейна электропривода;
- установите электропривод и закрепите его новыми заклепками;
- подсоедините контактный разъем;
- установите рычаг стеклоочистителя;
- подсоедините провод к отрицательной клемме аккумуляторной батареи.
