Установка генератора на двигателе: 1 - генератор; 2 - гайка крепления генератора к натяжной планке; 3 - ремень привода генератора; 4 - натяжная планка; 5 - гайка крепления генератора к кронштейну.
Вам потребуются: Ключи «на 17» и «на 19», баллонный ключ, монтажная лопатка.
Если при осмотре ремня обнаружены надрывы, разлохмачивание, расслоение резины, замените ремень. Он может порваться в самый неподходящий момент.
При обнаружении на ремне следов смазки замените его. Перед установкой нового ремня обязательно протрите смоченной бензином тряпкой все шкивы, приводимые ремнем.
Внимание:
- Недостаточное натяжение ремня ухудшает подзаряд аккумуляторной батареи и ведет к повышенному износу ремня.
- При слишком сильном натяжении ремня могут выйти из строя подшипники генератора.
- При проворачивании коленчатого вала за болт крепления шкива рычаг переключения передач должен находиться в нейтральном положении.
По данным завода-изготовителя ремень привода генератора должен прогибаться на 10-15 мм при усилии 100 Н (10 кгс).

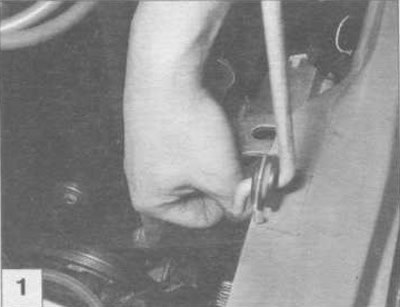

Надавите пальцем на ремень посередине между шкивами генератора и коленчатого вала. Если прогиб ремня отличается от номинального значения, отрегулируйте его натяжение.

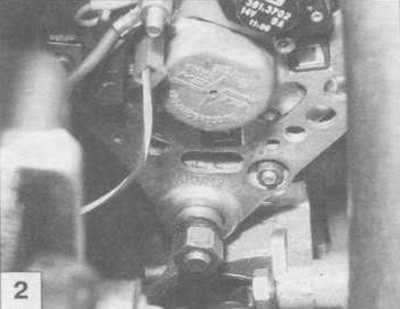

Ослабьте затяжку гайки крепления генератора к кронштейну и...
...гайки крепления генератора к натяжной планке.
С помощью монтажной лопатки отведите генератор от блока цилиндров для натяжения ремня или...
...подведите генератор к блоку для его ослабления (подложите под монтажную лопатку тряпку, чтобы не испортить покрытие кузова).

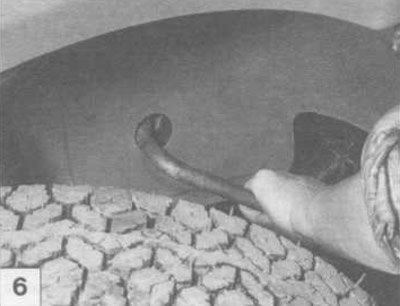

Через отверстие в нише правого колеса проверните баллонным ключом коленчатый вал за болт крепления шкива на два оборота по часовой стрелке и снова проверьте натяжение ремня. При необходимости повторите регулировку.

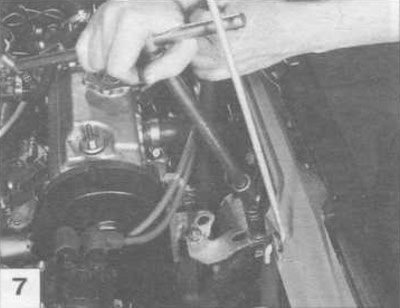

Затяните обе гайки крепления генератора.
