Привод распределительного вала (передняя крышка ремня привода распределительного вала снята): 1 - зубчатый шкив водяного насоса; 2 - натяжной ролик; 3 - зубчатый шкив распределительного вала; 4 - ремень; 5 - шкив привода генератора
Вам потребуются: Ключи «на 17» и «на 19», баллонный ключ, два сверла ∅4 мм.
Перед началом работы установите рычаг переключения передач в нейтральное положение и снимите переднюю крышку ремня привода распределительного вала (см. подраздел 3.15).
Слишком сильное натяжение ремня приводит к повышенному износу подшипников водяного насоса и натяжного ролика.
При слабом натяжении ремня возможно нарушение фаз газораспределения из-за перескакивания ремня по зубьям шкива распределительного вала. Кроме того, нарушение регулировки приводит к повышенному износу ремня.
Внимание: Поворачивайте коленчатый вал по часовой стрелке (в сторону вращения коленчатого вала) только за болт крепления к нему шкива. Запрещается проворачивать коленчатый вал за шкив распределительного вала.
Рекомендация: Для поворачивания натяжного ролика существует специальный ключ. При его отсутствии можно воспользоваться двумя подходящими штифтами (например, сверлами), плотно входящими в отверстия ролика, и отверткой.
Проверните коленчатый вал баллонным ключом за болт крепления шкива привода генератора через отверстие в нише правого колеса (чтобы легче провернуть вал, можно вывернуть свечи зажигания).
Проверьте натяжение ремня: его ведущая ветвь должна поворачиваться на 90° от усилия пальцев (1,5-2 кгс), приложенного посередине между шкивами коленчатого и распределительного валов.
Если натяжение не соответствует указанному, ослабьте гайку крепления натяжного ролика.
Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10-15°), для ослабления - по часовой стрелке. При отсутствии специального ключа вставьте два сверла в отверстия ролика...

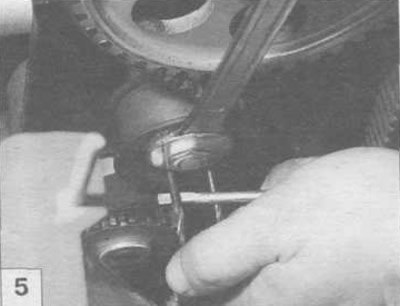

...с помощью отвертки поверните ролик в соответствующую сторону и, удерживая ролик в этом положении, затяните гайку его крепления.
Проверните коленчатый вал на два оборота и проверьте совпадение меток ВМТ (см. подраздел 3.15) и натяжение ремня. При необходимости повторите регулировку. После регулировки установите переднюю крышку.
