1) отсоедините отрицательный провод аккумуляторной батареи;
2) снимите крышку двигателя (4 болта);
Примечание. Для снятия генератора вверх сдвинуть в сторону насос гидроусилителя рулевого управления.
Рис. 10.10. Ослабление автоматического натяжного устройства
3) ослабьте автоматическое натяжное устройство (рис. 10.10), повернув шкив направо, и снимите ремень привода;
4) отпустите автоматическое натяжное устройство в нормальное положение;
5) отсоедините разъем на задней части насоса гидроусилителя рулевого управления;
Рис. 10.11. Расположение болтов 1 и 2
6) отверните два болта 1 (рис. 10.11) крепления насоса гидроусилителя рулевого управления к блоку двигателя;
7) отверните болты 2 из опоры генератора и болты из основания насоса;
Примечание. Аккуратно запишите положение каждого болта.
8) снимите насос гидроусилителя рулевого управления вверх и уберите его в сторону.
Внимание! Не отсоединяйте провода.
Последовательность действий при снятии генератора:
1) отсоедините положительный провод сигнальной лампы и разъем от генератора;

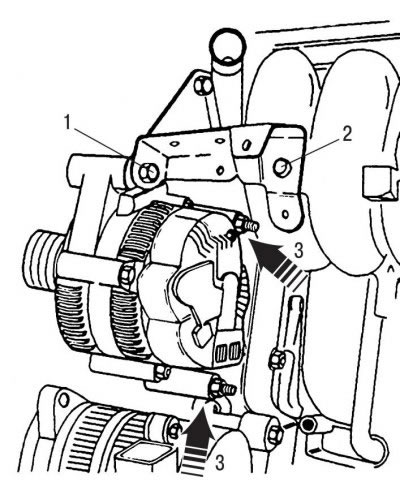

Рис. 10.12. Расположение болтов 1, 2 и 3
2) отверните два крепежных болта 3 (рис. 10.12) из генератора;
3) снимите генератор вверх.
Последовательность действий при установке генератора и насоса гидроусилителя рулевого управления:
1) установите генератор на свое место, заверните болты рукой и подсоедините проводку;
2) установите насос гидроусилителя рулевого управления на свое место, завернув болты рукой, а затем поставьте болты 1 и 2;
3) затяните все болты насоса гидроусилителя рулевого управления и генератора. Момент затяжки: 25—30 Н·м;
4) установите разъем на основании насоса.
Последовательность действий при установке приводного ремня:
Рис. 10.13. Фиксация шкива с помощью торцевого ключа на 4 мм
1) сожмите натяжное устройство, повернув шкив направо, и зафиксируйте его в крайнем наружном положении с помощью отвертки и торцового ключа на 4 мм (рис. 10.13);

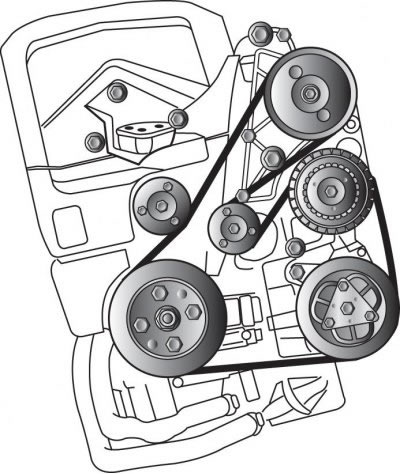

Рис. 10.14. Установка приводного ремня
2) установите приводной ремень на свое место и снимите торцевой ключ на 4 мм, который использовался как фиксатор (рис. 10.14);
3) проверьте ход ремня;
4) подсоедините отрицательный провод аккумуляторной батареи;
5) установите крышку двигателя на свое место.
