Отвернув болты крепления вилок на штоках переключения передач, снимают штоки и вилки. Вынимают ось и снимают промежуточную шестерню заднего хода. Отвертывают болты крепления механизма выбора передач (рис. 82), снимают его.

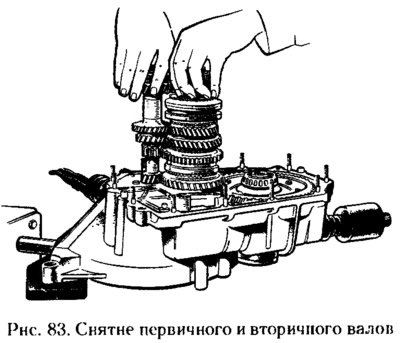

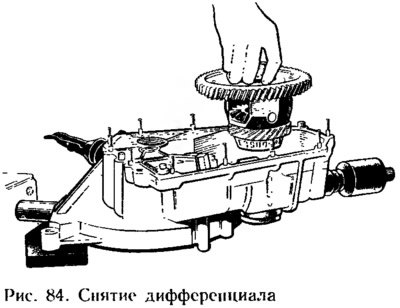

Вынимают одновременно первичный и вторичный валы (рис. 83) из роликовых подшипников картера сцепления, а затем снимают дифференциал (рис. 84). При необходимости выпрессовывают наружные кольца подшипников валов и дифференциала из картеров сцепления и коробки передач, используя оправки 67.7853.9529/11 и 67.7853.95952. При выпрессовке наружного кольца подшипника вторичного вала маслосборник 6 (см. рис. 77) разрушается.
Вывертывают рычаг 5 (см. рис. 78) выбора передач из штока 6 и вынимают шток из картера сцепления (рис. 85). Без необходимости не снимают со штока выбора передач рычаг и шарнир, так как они установлены на специальный клей ТБ-1324.
При необходимости разборки вторичного вала зажимают его в тисках с накладками из мягкого материала, расчеканивают, а затем отвертывают гайку и универсальным съемником спрессовывают подшипник с вала. Затем снимают с вторичного вала ведомые шестерни IV, III, II и I передач и детали синхронизаторов в порядке, указанном на рис. 86.

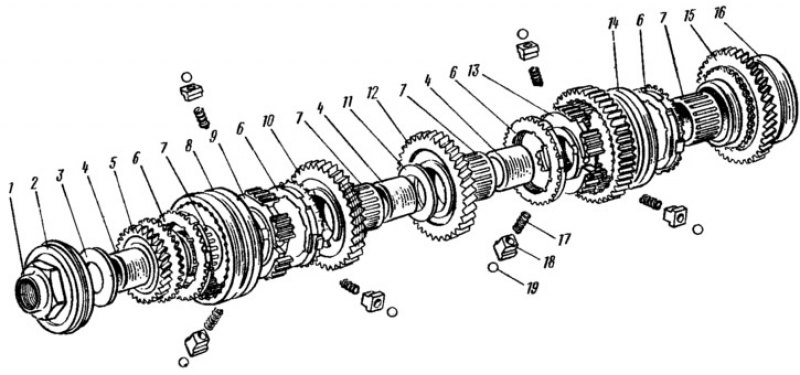

Рис. 86. Детали вторичного вала: 1 — гайка; 2 — шариковый подшипник; 3 — упорная шайба; 4 — втулка подшипника; 5 — шестерня IV передачи; 6 — блокирующее кольцо синхронизатора; 7— игольчатый подшипник; 8 — муфта синхронизатора III и IV передач; 9 — ступица муфты синхронизатора III и IV передач; 10 — шестерня III передачи; II — упорное кольцо шестерен; 12 — шестерня II передачи; 13 ступица синхронизатора I и II передач; 14 — муфта синхронизатора I и II передач; 15 — шестерня I передачи; 16 — роликовый подшипник; 17 — пружина фиксатора; 18 — сухарь; 19 фиксатор.
Ступицы муфт синхронизаторов снимают съемником А.40005/1/6.
Разбирают дифференциал, для чего:
- при необходимости замены ведомой шестерни, отвертывают болты ее крепления и снимают шестерню 2 (рис. 87) с коробки дифференциала;
- снимают из коробки дифференциала полуосевые шестерни 4 с шайбами 5 и сателлиты 10;
- при необходимости спрессовывают подшипники 9 с коробки дифференциала, используя упор 67.7853.9582 и универсальный съемник. Подшипник дифференциала со стороны ведущей шестерни привода спидометра спрессовывается после снятия шестерни 7 специальным приспособлением, позволяющим отжать фиксирующие усики шестерни до выхода их из кольцевого паза коробки дифференциала.

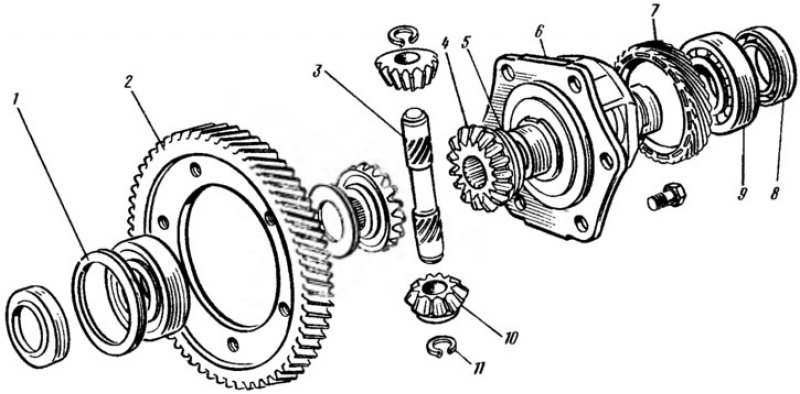

Рис. 87. Детали дифференциала: 1 — регулировочное кольцо подшипников дифференциала; 2 — ведомая шестерня главной передачи; 3 — ось сателлитов, 4 — полуосевая шестерня; 5 опорная шайба; 6 — коробка дифференциала; 7 — ведущая шестерня привода спидометра; 8 — сальник; 9 — подшипник дифференциала; 10 — сателлит; 11 — стопорное кольцо.
Если необходимо, то разбирают механизм выбора передач, для чего вывертывают болт оси 1 (рис. 88) рычага 3 и вынимают ось из корпуса 7 механизма выбора передач. При этом с оси снимаются верхняя пружина 5 рычага, упорная шайба 4 и рычаг 3 выбора передач с нижней пружиной 2. Пружины рычага выбора передач разной упругости и для отличия нижняя пружина имеет покрытие (цинкование), а верхняя — без покрытия.
Рис. 88. Детали механизма выбора передач: 1 — ось рычага выбора передач; 2 — нижняя пружина; 3 — рычаг выбора передач; 4 — упорная шайба пружины; 5 — верхняя пружина; 6 — вилка включения заднего хода; 7 — корпус механизма выбора передач; 8 — рычаг штока выбора передач; 9 — шток выбора передач; 10 — обойма сальника; 11 — сальник.
Снимают стопорное кольцо и вынимают из корпуса ось с вилкой 6 заднего хода. При необходимости снимают привод спидометра, для чего отвертывают гайку его крепления и, придерживая валик ведомой шестерни, вынимают привод спидометра.
Посмотрите оригинал на портале: Autoinstruction
Примечания
1. Цилиндрическая оправка, пуансон которой имеет два пояска диаметром 25 и 29 мм.
2. Оправка диаметром 25 мм, пуансон которой прямоугольной формы размером 12 на 55 мм.
