Примечание: Для выполнения всех электрических измерений используйте цифровой мультиметр.
PINPOINT-ТЕСТ A: НЕ РАБОТАЕТ ЭЛЕКТРОПРИВОД СТЕКЛОПОДЪЕМНИКОВ НА ВСЕХ ОКНАХ - ОКНА С ЭЛЕКТРОПРИВОДОМ СТЕКЛОПОДЪЕМНИКОВ ПЕРЕДНИХ И ЗАДНИХ ДВЕРЕЙ
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
A1: ПРОВЕРКА СВЕТОДИОДОВ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ | |
1 Ведите положение ON. | |
• Светодиоды переключателя стеклоподъемника окна двери водителя горят? | |
→ Да | |
ПРОВЕРЬТЕ жалобу клиента. | |
→ Нет | |
3-дверный вариант, 5-дверный вариант и "универсал" Перейдите к A2 4-дверный вариант: ОТРЕМОНТИРУЙТЕ электрическую цепь 15 - DA5 (зелено-оранжевую). ПРОВЕРЬТЕ правильность работы системы. | |
A2: ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО ОКНА | |
1 Включите стеклоочиститель заднего окна. | |
• Стеклоочиститель заднего окна работает правильно? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15 - DA5 (зелено-оранжевую). ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15 - KA28 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ B: НЕ РАБОТАЕТ ЭЛЕКТРОПРИВОД ОДНОГО СТЕКЛОПОДЪЕМНИКА - ОКНА С ЭЛЕКТРОПРИВОДОМ СТЕКЛОПОДЪЕМНИКОВ ПЕРЕДНИХ И ЗАДНИХ ДВЕРЕЙ
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
B1: ПРОВЕРКА НАПРЯЖЕНИЯ ЗАЖИГАНИЯ В НЕРАБОТАЮЩЕМ ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА | |
ПРИМЕЧАНИЕ: Удостоверьтесь в том, что не включена блокировка переключателя стеклоподъемника заднего окна. | |
1 Ведите положение ON. | |
• Светодиод переключателя неработающего стеклоподъемника горит? | |
→ Да | |
Перейдите к B2 | |
→ Нет | |
Перейдите к B6 | |
B2: ПРОВЕРКА ВОЗМОЖНОСТИ УПРАВЛЕНИЯ НЕРАБОТАЮЩИМ СТЕКЛОПОДЪЕМОМ, ИСПОЛЬЗУЯ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА, РАСПОЛОЖЕННЫЙ НА ДВЕРИ ВОДИТЕЛЯ | |
1 Задействуйте переключатель стеклоподъемника, расположенный на двери водителя. | |
• Неработающий стеклоподъемник работает правильно? | |
→ Да | |
Стеклоподъемник окна двери водителя, ПРОВЕРЬТЕ жалобу клиента. Стеклоподъемники окон всех пассажирских дверей, Перейдите к B3 | |
→ Нет | |
Перейдите к B8 | |
B3: ПРОВЕРКА НА ЦЕЛОСТНОСТЬ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА И ЭЛЕКТРОДВИГАТЕЛЕМ ПОДНИМАНИЯ СТЕКЛА | |
1 Отсоедините C735, C736 или C737 электродвигателя неработающего стеклоподъемника. | |
2 Отсоедините C485, C482 или C483 переключателя неработающего стеклоподъемника. | |

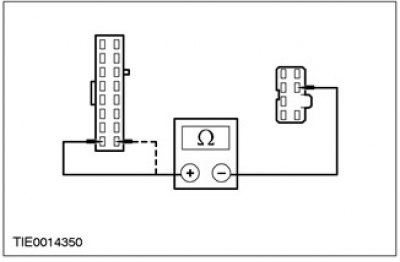

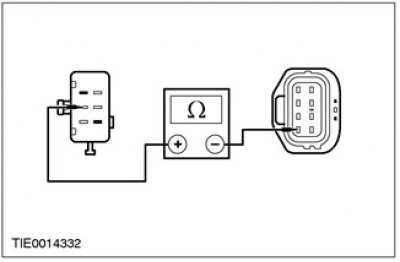

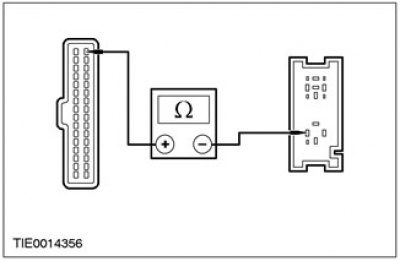

3 Измерьте сопротивление между штырем 5 разъема C485 переключателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31S - AJ55B (красно-черной), и штырем 3 разъема C735 электродвигателя стеклоподъемника, электрической цепи 31S - AJ55A (красно-черной), со стороны электропроводки; или между штырем 5 разъема C482 переключателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S - AJ46B (черно-белой), и штырем 3 разъема C736 электродвигателя стеклоподъемника, электрической цепи 31S - AJ46A (черно-белой), со стороны электропроводки; или между штырем 5 разъема C483 переключателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S - AJ46B (черно-белой), и штырем 3 разъема C737 электродвигателя стеклоподъемника, электрической цепи 31S - AJ46A (черно-белой), со стороны электропроводки. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к B4 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31S - AJ55B (красно-черную); или электрическую цепь 31S - AJ46B (черно-белую). ПРОВЕРЬТЕ правильность работы системы. | |
B4: ПРОВЕРКА НА ЦЕЛОСТНОСТЬ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА И ЭЛЕКТРОДВИГАТЕЛЕМ ОПУСКАНИЯ СТЕКЛА | |

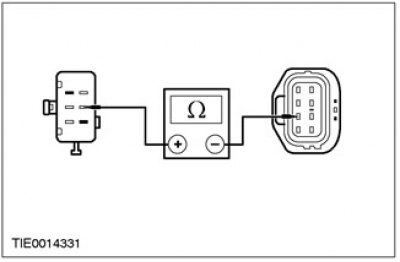

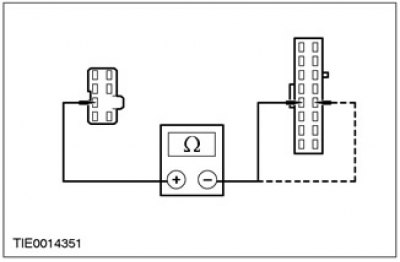

1 Измерьте сопротивление между штырем 2 разъема C485 переключателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31S - AJ54B (черно-зеленой), и штырем 4 разъема C735 электродвигателя стеклоподъемника, электрической цепи 31S - AJ54A (черно-зеленой), со стороны электропроводки; или между штырем 2 разъема C482 переключателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S - AJ63B (черно-зеленой), и штырем 4 разъема C736 электродвигателя стеклоподъемника, электрической цепи 31S - AJ63A (черно-голубой), со стороны электропроводки; или между штырем 2 разъема C483 переключателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S - AJ63B (черно-голубой), и штырем 4 разъема C737 электродвигателя стеклоподъемника, электрической цепи 31S - AJ63A (черно-голубой), со стороны электропроводки. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к B5 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31S - AJ54B (черно-зеленую); или электрическую цепь 31S - AJ63B (черно-зеленую); или электрическую цепь 31S - AJ63B (черно-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
B5: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА | |

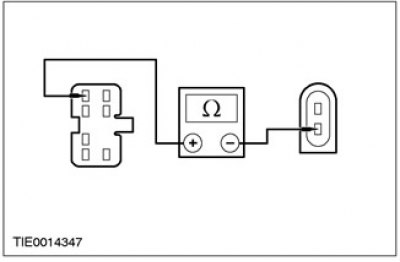

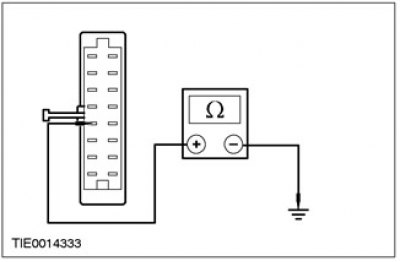

1 Измерьте сопротивление между штырем 8 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 31 - AJ26 (черной), со стороны электропроводки, и "массой"; или штырем 8 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31 - AJ27 (черной), со стороны электропроводки, и "массой"; или штырем 8 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31 - AJ31 (черной), со стороны электропроводки, и "массой"; или штырем 8 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31 - AJ31 (черной), со стороны электропроводки, и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
ПРОВЕРЬТЕ жалобу клиента. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31 - AJ26 (черную); или электрическую цепь 31 - AJ27 (черную); или электрическую цепь 31 - AJ31 (черную). ПРОВЕРЬТЕ правильность работы системы. | |
B6: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА | |
1 Введите положение OFF. | |
2 Отсоедините C484, C485, C482, C483 переключателя неработающего стеклоподъемника. | |
3 Ведите положение ON. | |

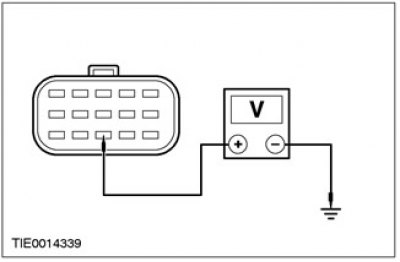

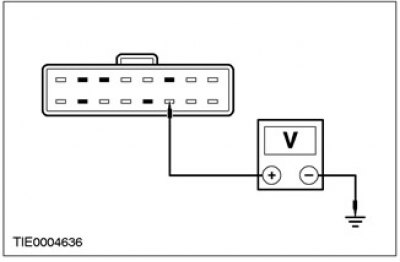

4 Измерьте напряжение между штырем 13 разъема C484 переключателя неработающего стеклоподъемника окна двери водителя, электрической цепи 15 - LH14 (желто-зеленой), со стороны электропроводки, и "массой"; или между штырем 1 разъема C485 переключателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 15 - LH31 (зелено-голубой), со стороны электропроводки, и "массой"; или между штырем 1 разъема C482 переключателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 15 - LH36 (красно-зеленой), со стороны электропроводки, и "массой"; или между штырем 1 разъема C483 переключателя неработающего стеклоподъемника окна правой задней двери окна, электрической цепи 15 - LH36 (красно-зеленой), со стороны электропроводки, и "массой" (показано окно пассажира). | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к B7 | |
→ Нет | |
Перейдите к B14 | |
B7: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА | |
1 Введите положение OFF. | |
2 Измерьте сопротивление между штырем 4 разъема C484 переключателя неработающего стеклоподъемника окна двери водителя, электрической цепи 31 - AJ7 (черной), со стороны электропроводки, и "массой"; или между штырем 6 разъема C485 переключателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31 - AJ18 (черной), со стороны электропроводки, и "массой"; или между штырем 6 разъема C482 переключателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S - AJ32 (черно-оранжевой), со стороны электропроводки, и "массой"; или между штырем 6 разъема C483 переключателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S - AJ32 (черно-оранжевой), со стороны электропроводки, и "массой" (показано окно водителя). | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AJ26 (белую). | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31 - AJ7 (черную); или электрическую цепь 31 - AJ18 (черную); или электрическую цепь 31S - AJ32 (черно-оранжевую) или 31S - AJ14 (черно-оранжевую); или электрическую цепь 31S - AJ32 (черно-оранжевую) или 31S - AJ24 (черно-желтую). ПРОВЕРЬТЕ правильность работы системы. | |
B8: ПРОВЕРКА НАПРЯЖЕНИЯ В ШТЕКЕРНОМ РАЗЪЕМЕ ДВЕРИ С НЕРАБОТАЮЩИМ СТЕКЛОПОДЪЕМНИКОМ | |
1 Введите положение OFF. | |
2 Отсоедините C42, C44, C45 или C46 двери с неработающим стеклоподъемником. | |
3 Ведите положение ON. | |

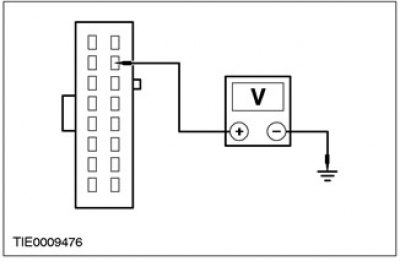

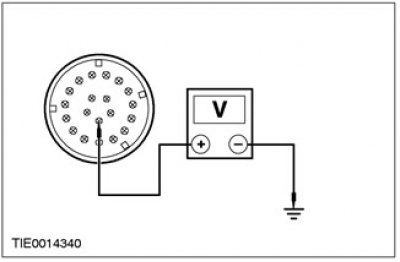

4 Измерьте напряжение между штырем 9 разъема C42 на двери водителя с неработающим стеклоподъемником, электрической цепи 29 - AJ26 (желто-оранжевой), со стороны электропроводки, и "массой"; или штырем 9 разъема C44 на двери переднего пассажира с неработающим стеклоподъемником, электрической цепи 29 - AJ27 (оранжево-белой), со стороны электропроводки, и "массой"; или штырем 9 разъема C45 на левой задней двери с неработающим стеклоподъемником, электрической цепи 29 - AJ13 (оранжево-голубой), со стороны электропроводки, и "массой"; или штырем 9 разъема C46 на правой задней двери с неработающим стеклоподъемником, электрической цепи 29 - AJ23 (оранжево-белой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к B9 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29 - AJ26 (желто-оранжевую); или электрическую цепь 29 - AJ27 (оранжево-белую); или электрическую цепь 29 - AJ13 (оранжево-голубую); или электрическую цепь 29 - AJ23 (оранжево-белую). ПРОВЕРЬТЕ правильность работы системы. | |
B9: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА | |
1 Введите положение OFF. | |
2 Отсоедините C734, C735, C736 или C737 электродвигателя неработающего стеклоподъемника. | |
3 Измерьте сопротивление между штырем 8 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 31 - AJ26 (черной), со стороны электропроводки, и "массой"; или штырем 8 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31 - AJ27 (черной), со стороны электропроводки, и "массой"; или штырем 8 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31 - AJ31 (черной), со стороны электропроводки, и "массой"; или штырем 8 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31 - AJ31 (черной), со стороны электропроводки, и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к B10 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31 - AJ26 (черную); или электрическую цепь 31 - AJ27 (черную); или электрическую цепь 31 - AJ31 (черную). ПРОВЕРЬТЕ правильность работы системы. | |
B10: ПРОВЕРКА НАПРЯЖЕНИЯ В ШТЕКЕРНОМ РАЗЪЕМЕ ЭЛЕКТРОДВИГАТЕЛЯ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА | |
1 Подсоедините C42, C44, C45 или C46 электродвигателя неработающего стеклоподъемника. | |
2 Ведите положение ON. | |
3 Измерьте напряжение между штырем 7 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 29 - AJ26 (желто-оранжевой), со стороны электропроводки, и "массой"; или штырем 7 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 29 - AJ27 (оранжево-белой), со стороны электропроводки, и "массой"; или штырем 7 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 29 - AJ31 (оранжево-голубой), со стороны электропроводки, и "массой"; или штырем 7 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 29 - AJ31 (оранжево-голубой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к B11 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29 - AJ26 (желто-оранжевую); или электрическую цепь 29 - AJ27 (оранжево-белую); или электрическую цепь 29 - AJ31 (оранжево-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
B11: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ПОДНИМАНИЯ СТЕКЛА НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА | |
1 Введите положение OFF.надпись | |
2 Включите переключатель электродвигателя неработающего стеклоподъемника в положение поднимания стекла. | |
3 Измерьте сопротивление между штырем 3 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 31S - AJ41 (красно-черной) -вариант с левосторонним управлением ([черно-оранжевой] - вариант с правосторонним управлением), со стороны электропроводки, и "массой"; или штырем 3 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31S - AJ55A (красно-черной), со стороны электропроводки, и "массой"; или штырем 3 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S - AJ46A (черно-белой), со стороны электропроводки, и "массой"; или штырем 3 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S - AJ46A (черно-белой), со стороны электропроводки, и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к B12 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31S - AJ41 (красно-черную) - вариант с левосторонним управлением ([черно-оранжевую] - вариант с правосторонним управлением); или электрическую цепь 31S - AJ55A (красно-черную) или 31S - AJ55B (красно-черную); или электрическую цепь 31S - AJ46A (красно-черную); или электрическую цепь 31S - AJ46A (черно-белую) или 31S - AJ46B (черно-белую). ПРОВЕРЬТЕ правильность работы системы. | |
B12: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ОПУСКАНИЯ СТЕКЛА НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА | |
1 Включите переключатель электродвигателя неработающего стеклоподъемника в положение опускания стекла. | |
2 Измерьте сопротивление между штырем 4 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 31S - AJ40 (черно-зеленой) - вариант с левосторонним управлением ([черно-голубой] - вариант с правосторонним управлением), со стороны электропроводки, и "массой"; или штырем 4 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31S - AJ54A (черно-зеленой), со стороны электропроводки, и "массой"; или штырем 4 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S - AJ63A (черно-голубой), со стороны электропроводки, и "массой"; или штырем 4 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S - AJ63A (черно-голубой), со стороны электропроводки, и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к B13 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31S - AJ40 (черно-зеленую) - вариант с левосторонним управлением ([черно-голубую] - вариант с правосторонним управлением); или электрическую цепь 31S - AJ54A (черно-зеленую) или 31S - AJ54B (черно-зеленую); или электрическую цепь 31S - AJ63A (черно-голубую) или электрическую цепь 31S - AJ63B (черно-зеленую). ПРОВЕРЬТЕ правильность работы системы. | |
B13: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРОДВИГАТЕЛЕ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА | |
1 Измерьте напряжение между штырем 2 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 15 - AJ26 (желто-зеленой), со стороны электропроводки, и "массой"; или штырем 2 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31S - AJ27A (бело-зеленой), со стороны электропроводки, и "массой"; или штырем 2 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S - AJ31A (зелено-голубой), со стороны электропроводки, и "массой"; или штырем 2 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S - AJ31A (зелено-голубой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
УСТАНОВИТЕ новый электродвигатель. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15 - AJ26A (желто-зеленую); или электрическую цепь 31S - AJ27A (бело-зеленую) или 31S - AJ54B (черно-зеленую); или электрическую цепь 31S - AJ31A (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
B14: ПРОВЕРКА НАПРЯЖЕНИЯ В РАЗЪЕМЕ ДВЕРИ С НЕРАБОТАЮЩИМ СТЕКЛОПОДЪЕМНИКОМ | |
1 Отсоедините C42, C44, C45 или C46 на двери с неработающим стеклоподъемником. | |

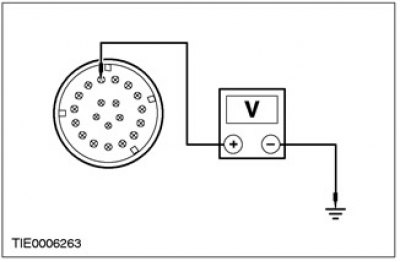

2 Измерьте напряжение между штырем 15 разъема C42 на двери водителя с неработающим стеклоподъемником, электрической цепи 15 - AJ26 (желто-зеленой) - вариант с левосторонним управлением (электрической цепи 15 - AJ27 [бело-зеленой] - вариант с правосторонним управлением), со стороны стойки "А", и "массой"; или штырем 15 разъема C44 на двери переднего пассажира с неработающим стеклоподъемником, электрической цепи 15 - AJ27 (бело-зеленой) - вариант с левосторонним управлением (электрической цепи 15 - AJ26 [желто-зеленой] - вариант с правосторонним управлением), со стороны стойки "А", и "массой"; или штырем 13 разъема C45 на левой задней двери с неработающим стеклоподъемником, электрической цепи 15 - AJ13 (зелено-голубой), со стороны стойки "В", и "массой"; или штырем 13 разъема C46 на правой задней двери с неработающим стеклоподъемником, электрической цепи 15 - AJ13 (зелено-голубой), со стороны стойки "В", и "массой" (показана стойка "В"). | |
• Напряжение больше 10 В? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15 - AJ26 (желто-зеленую) со стороны двери или электрическую цепь 15 - LH14 (желто-зеленую); или электрическую цепь 15 - AJ27 (бело-зеленую) или электрическую цепь 15 - LH31 (зелено-голубую); или электрическую цепь 15 - AJ31 (зелено-голубую) или 15 - LH36 (красно-зеленую). ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15 - AJ26 (желто-зеленую), со стороны стойки "А"; или электрическую цепь 15 - AJ27 (бело-зеленую); или электрическую цепь 15 - AJ13 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ C: НЕ РАБОТАЕТ ФУНКЦИЯ ОБЩЕГО ЗАКРЫВАНИЯ
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
ПРИМЕЧАНИЕ: Удостоверьтесь в том, что выполнена инициализация всех электродвигателей стеклоподъемников. | |
C1: ПРОВЕРЬТЕ СОЕДИНЕНИЕ МОДУЛЯ ЦЕНТРАЛЬНОГО ТАЙМЕРА С ЦЕНТРАЛЬНЫМ ОХРАННЫМ МОДУЛЕМ. | |
1 Проверьте кнопку запирания на пульте дистанционного управления. | |
• Лампы освещения салона гаснут? | |
→ Да | |
Перейдите к C2 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь(и). ОБРАТИТЕСЬ к Разделу 419 - 10. | |
C2: ПРОВЕРКА НАПРЯЖЕНИЯ В РАЗЪЕМЕ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА | |
1 Отсоедините C42, C44, C45 или C46 на двери с неработающим стелоподъемником. | |
2 Измерьте напряжение между штырем 16 разъема C42 на двери водителя с неработающим стеклоподъемником, электрической цепи 8 - AJ42 (бело-зеленой), со стороны стойки "А", и "массой" (показано); или штырем 16 разъема C44 на двери переднего пассажира с неработающим стеклоподъемником, электрической цепи 8 - AJ56 (бело-зеленой), со стороны стойки "А", и "массой"; или штырем 11 разъема C45 на левой задней двери с неработающим стеклоподъемником, электрической цепи 8 - AJ59 (бело-зеленой), со стороны стойки "В", и "массой"; или штырем 11 разъема C46 на правой задней двери с неработающим стеклоподъемником, электрической цепи 8 - AJ62 (бело-зеленой), со стороны стойки "В", и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к C3 | |
→ Нет | |
Перейдите к C4 | |
C3: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРОДВИГАТЕЛЕ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА | |
1 Подсоедините Штекерный разъем на двери с неработающим стеклоподъемником. | |
2 Отсоедините Штекерный разъем электродвигателя неработающего стеклоподъемника. | |
3 Измерьте напряжение между штырем 6 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 8 - AJ42 (бело-зеленой), со стороны электропроводки, и "массой"; или штырем 6 разъема C735 электродвигателя неработающего стеклоподъемника окна двери пассажира, электрической цепи 8 - AJ56 (бело-зеленой), со стороны электропроводки, и "массой"; или штырем 6 разъема C737 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 8 - AJ65 (бело-зеленой), со стороны электропроводки, и "массой"; или штырем 6 разъема C736 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 8 - AJ65 (бело-зеленой) или 8 - AJ65 (бело-зеленой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
УСТАНОВИТЕ новый электродвигатель. ОБРАТИТЕСЬ к процедуре, описанной в этом разделе: "Электродвигатель стеклоподъемника окна двери". ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 8 - AJ42 (бело-зеленую); или 8 - AJ56 (бело-зеленую) или 8 - AJ65 (бело-зеленую). ПРОВЕРЬТЕ правильность работы системы. | |
C4: ПРОВЕРКА НАПОЛЬНОЙ ЭЛЕКТРОПРОВОДКИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА "МАССУ" | |
ПРИМЕЧАНИЕ: Номера электрических цепей изменяются в сростке S152. | |
1 Отсоедините Штекерные разъемы всех дверей: C42, C44, C45 и C46.. | |
2 Отсоедините C1000 модуля центрального таймера. | |

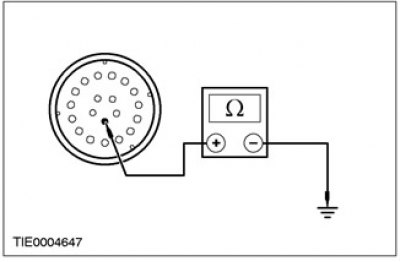

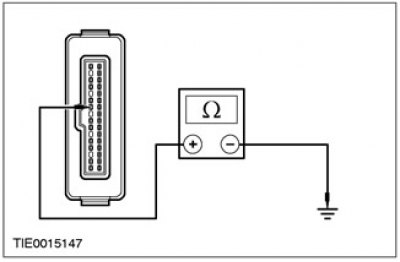

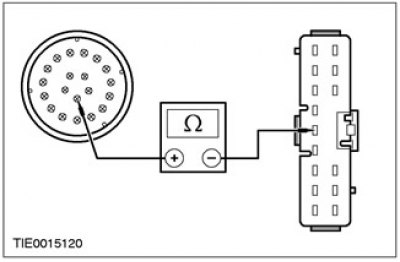

3 Измерьте сопротивление между штырем 16 разъема C42 на двери водителя, электрической цепи 8 - AJ42 (бело-зеленой), со стороны стойки "А", и "массой". | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
Перейдите к C5 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь напольного жгута электропроводки 8 - AJ42 (бело-зеленую); или 8 - AJ56 (бело-зеленую); или 8 - AJ59 (бело-зеленую); или 8 - AJ65 (бело-зеленую). ПРОВЕРЬТЕ правильность работы системы. | |
C5: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ШТЕКЕРНЫМ РАЗЪЕМОМ СТЕКЛОПОДЪЕМНИКА НА ДВЕРИ ВОДИТЕЛЯ И ЦЕНТРАЛЬНОЙ ЭЛЕКТРОРАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКОЙ | |
1 Отсоедините C15 центральной электрораспределительной коробки. | |

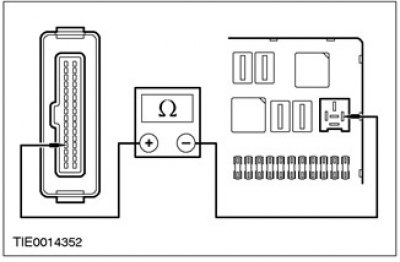

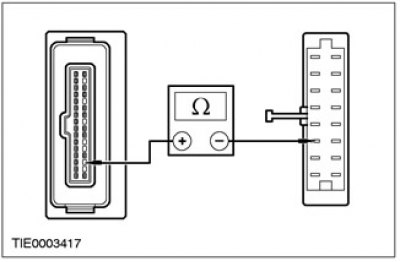

2 Измерьте сопротивление между штырем 16 разъема C42 на двери водителя, электрической цепи 8 - AJ42 (бело-зеленой), со стороны стойки "А", и штырем 11 разъема C15 центральной электрораспределительной коробки, электрической цепи 8 - AA36 (белой), со стороны электропроводки. | |
• УСТАНОВИТЕ новое реле. | |
→ Да | |
Перейдите к C6 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 8 - AA36 или 8 - AA36A (белую). ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AJ26 (белую). | |
C6: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ШТЕКЕРНЫМ РАЗЪЕМОМ СТЕКЛОПОДЪЕМНИКА НА ДВЕРИ ВОДИТЕЛЯ И ЦЕНТРАЛЬНЫМ ОХРАННЫМ МОДУЛЕМ | |
1 Отсоедините C451 центрального охранного модуля. | |

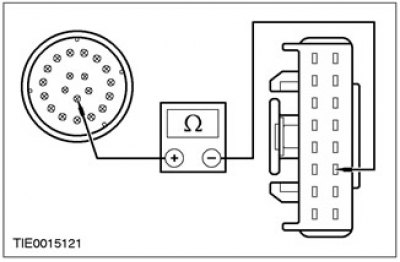

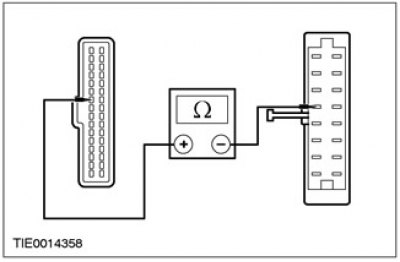

2 Измерьте сопротивление между штырем 16 разъема C42 на двери водителя, электрической цепи 8 - AJ42 (бело-зеленой), со стороны стойки "А", и штырем 14 разъема C451, электрической цепи 8 - AA36 (белой), со стороны электропроводки. | |
• УСТАНОВИТЕ новый переключатель. | |
→ Да | |
ПРОВЕРЬТЕ жалобу клиента. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 8 - AA36 (белую). ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ D: НЕ РАБОТАЕТ ЭЛЕКТРОПРИВОД СТЕКЛОПОДЪЕМНИКОВ НА ВСЕХ ОКНАХ - ЭЛЕКТРОПРИВОД СТЕКЛОПОДЪЕМНИКОВ ОКОН ПЕРЕДНИХ ДВЕРЕЙ
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
D1: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЯХ СТЕКЛОПОДЪЕМНИКОВ | |
1 Ведите положение ON. | |
• Светодиоды переключателей стеклоподъемников горят? | |
→ Да | |
Перейдите к D2 | |
→ Нет | |
Перейдите к D3 | |
D2: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ | |
1 Введите положение OFF. | |
2 Отсоедините C488 переключателя стеклоподъемника окна двери водителя. | |
3 Измерьте сопротивление между штырем 5 (вариант с левосторонним управлением) (или штырем 13, вариант с правосторонним управлением) разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 31 - AJ7 (черной), со стороны электропроводки, и "массой". | |
• УСТАНОВИТЕ новый переключатель. | |
→ Да | |
ПРОВЕРЬТЕ жалобу клиента. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31 - AJ7 (черную). ПРОВЕРЬТЕ правильность работы системы. | |
D3: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ | |
1 Введите положение OFF. | |
2 Отсоедините C488 переключателя стеклоподъемника окна двери водителя. | |
3 Ведите положение ON. | |

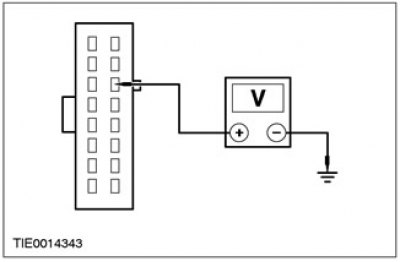

4 Измерьте напряжение между штырем 14 разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 15 - LH14 (желто-зеленой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
ПРОВЕРЬТЕ жалобу клиента. | |
→ Нет | |
Отремонтируйте электрическую цепь 15 LH14 (желто-зеленую). ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ E: НЕ РАБОТАЕТ ЭЛЕКТРОПРИВОД СТЕКЛОПОДЪЕМНИКА ОДНОГО ОКНА - CO СТОРОНЫ ВОДИТЕЛЯ
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
E1: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ | |
1 Ведите положение ON. | |
• Светодиод переключателя стеклоподъемника окна двери водителя горит? | |
→ Да | |
Перейдите к E2 | |
→ Нет | |
Перейдите к E7 | |
E2: ПРОВЕРКА НАПРЯЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ | |
1 Задействуйте переключатель управления стеклоподъемником окна двери переднего пассажира, расположенный на двери водителя. | |
• Стеклоподъемник окна двери переднего пассажира управляется переключателем, расположенным на двери водителя? | |
→ Да | |
Перейдите к E3 | |
→ Нет | |
Перейдите к E9 | |
E3: ПРОВЕРКА РЕЛЕ ФУНКЦИИ ОТКРЫВАНИЯ "В ОДНО КАСАНИЕ" | |
1 Задействуйте переключатель стеклоподъемника окна двери водителя до первого фиксированного положения. | |
• Реле функции открывания "в одно касание" срабатывает с отчетливым звуком? | |
→ Да | |
Перейдите к E4 | |
→ Нет | |
Перейдите к E10 | |
E4: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ОПУСКАНИЯ СТЕКЛА ОКНА ДВЕРИ ВОДИТЕЛЯ | |
1 Введите положение OFF. | |
2 Отсоедините C782 электродвигателя стеклоподъемника окна двери водителя.. | |
3 Ведите положение ON. | |
4 Задействуйте переключатель стеклоподъемника окна двери водителя до первого фиксированного положения в направлении опускания. | |
5 Измерьте напряжение между штырем 2 разъема C782 электродвигателя стеклоподъемника окна двери водителя, электрической цепи 32 - AJ26 (белой), и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к E5 | |
→ Нет | |
Перейдите к E13 | |
E5: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ПОДНИМАНИЯ СТЕКЛА ОКНА ДВЕРИ ВОДИТЕЛЯ | |
1 Задействуйте переключатель стеклоподъемника окна двери водителя до первого фиксированного положения в направлении поднимания. | |
2 Измерьте напряжение между штырем 1 разъема C782 электродвигателя стеклоподъемника окна двери водителя, электрической цепи 32 - AJ26 (желтой), и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к E6 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 33 - AJ26 (желтую). ПРОВЕРЬТЕ правильность работы системы. | |
E6: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ | |
1 Введите положение OFF. | |
2 Измерьте сопротивление между штырем 2 разъема C782 электродвигателя стеклоподъемника окна двери водителя, электрической цепи 33 - AJ26 (белой), и "массой". | |
• ПРОВЕРЬТЕ жалобу клиента. | |
→ Да | |
УСТАНОВИТЕ новый электродвигатель. ОБРАТИТЕСЬ к процедуре, представленной в этом разделе: "Электродвигатель стеклоподъемника окна двери". ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
УСТАНОВИТЕ новое реле открывания "в одно касание". ПРОВЕРЬТЕ правильность работы системы. | |
E7: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ | |
1 Введите положение OFF. | |
2 Отсоедините C488 переключателя стеклоподъемника окна двери водителя. | |
3 Ведите положение ON. | |
4 Измерьте напряжение между штырем 14 разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 15 - LH14 (желто-зеленой) и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к E8 | |
→ Нет | |
Отремонтируйте электрическую цепь 15 - LH14 (желто-зеленую) ПРОВЕРЬТЕ правильность работы системы. | |
E8: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ | |
1 Введите положение OFF. | |
2 Измерьте сопротивление между штырем 5 (вариант с левосторонним управлением) (штырем 13, вариант с правосторонним управлением) разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 31 - AJ7 (черной), и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
ПРОВЕРЬТЕ жалобу клиента. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31 - AJ7 (черную). ПРОВЕРЬТЕ правильность работы системы. | |
E9: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ | |
1 Введите положение OFF. | |
2 Отсоедините C488 переключателя стеклоподъемника окна двери водителя. | |
3 Ведите положение ON. | |
4 Измерьте напряжение между штырем 15 разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 15 - AJ7 (зелено-голубой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
ПРОВЕРЬТЕ жалобу клиента. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15-AJ7 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
E10: ПРОВЕРКА НАПРЯЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ В РЕЛЕ ОТКРЫВАНИЯ "В ОДНО КАСАНИЕ" | |
1 Введите положение OFF. | |
2 Отсоедините C738 реле открывания "в одно касание". | |
3 Ведите положение ON. | |
4 Задействуйте переключатель стеклоподъемника окна двери водителя в первое фиксированное положение в направлении опускания. | |
5 Измерьте напряжение между штырем 3 разъема C738 реле открывания "в одно касание00", электрической цепи 15S - AJ40 (зелено-голубой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к E11 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S - AJ40 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
E11: ПРОВЕРКА НАПРЯЖЕНИЯ ЗАЖИГАНИЯ, ПОДАВАЕМОГО НА РЕЛЕ ОТКРЫВАНИЯ "В ОДНО КАСАНИЕ" | |
1 Измерьте напряжение между штырем 2 разъема C738 реле открывания "в одно касание", электрической цепи 15 - AJ15 (черно-зеленой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к E12 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15 - AJ15 (черно-зеленую). ПРОВЕРЬТЕ правильность работы системы. | |
E12: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ РЕЛЕ ОТКРЫВАНИЯ В ОДНО КАСАНИЕ И "МАССОЙ" | |
1 Введите положение OFF. | |
2 Измерьте сопротивление между штырем 1 разъема C738 реле открывания "в одно касание", электрической цепи 31 - AJ15 (черной), со стороны электропроводки, и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новое реле открывания "в одно касание". ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31 - AJ15 (черную). ПРОВЕРЬТЕ правильность работы системы. | |
E13: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ЭЛЕКТРОДВИГАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ И РЕЛЕ ОТКРЫВАНИЯ "В ОДНО КАСАНИЕ". | |
1 Введите положение OFF. | |
2 Отсоедините C782 электродвигателя стеклоподъемника окна двери водителя. | |
3 Измерьте сопротивление между штырем 2 разъема C782 электродвигателя стеклоподъемника окна двери водителя, электрической цепи 32 - AJ26 (белой), со стороны электропроводки, и штырем 5 разъема C738 реле открывания "в одно касание", электрической цепи 32 - AJ26 (белой), со стороны электропроводки. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новое реле открывания "в одно касание". ПРОВЕРЬТЕ правильность работы системы. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 32 - AJ26 (белую). ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ F: НЕ РАБОТАЕТ ЭЛЕКТРОПРИВОД СТЕКЛОПОДЪЕМНИКА ОДНОГО ОКНА - CO СТОРОНЫ ПАССАЖИРА
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
F1: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА | |
1 Ведите положение ON. | |
• Светодиод переключателя стеклоподъемника окна двери пассажира горит? | |
→ Да | |
Перейдите к F2 | |
→ Нет | |
Перейдите к F5 | |
F2: ПРОВЕРКА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА | |
1 Введите положение OFF. | |
2 Отсоедините C489 переключателя стеклоподъемника окна двери пассажира. | |
3 Измерьте сопротивление между штырем 3 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 32 - AJ18 (бело-фиолетовой), со стороны электропроводки, и "массой"; и между штырем 6 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 33 - AJ18 (желто-фиолетовой), со стороны электропроводки, и "массой". | |
• Сопротивление во всех случаях менее 5 Ом? | |
→ Да | |
Перейдите к F3 | |
→ Нет | |
Перейдите к F7 | |
F3: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА И ЭЛЕКТРОДВИГАТЕЛЕМ СООТВЕТСТВУЮЩЕГО СТЕКЛОПОДЪЕМНИКА | |
1 Отсоедините Электродвигатель стеклоподъемника окна двери пассажира.. | |
2 Измерьте сопротивление между штырем 1 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 33 - AJ17 (желто-фиолетовой) (вариант с левосторонним управлением) (электрической цепи 33 - AJ6 [желтой], вариант с правосторонним управлением), со стороны электропроводки, и штырем 1 разъема C783 электродвигателя стеклоподъемника окна двери пассажира, электрической цепи 33 - AJ17 (желто-фиолетовой) (вариант с левосторонним управлением) (электрической цепи 33 - AJ6 [желтой], вариант с правосторонним управлением), со стороны электропроводки. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к F4 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 33 - AJ17 (желто-фиолетовую) (вариант с левосторонним управлением) (электрическую цепь 33 - AJ6 [желтую], вариант с правосторонним управлением). ПРОВЕРЬТЕ правильность работы системы. | |
F4: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА И СООТВЕТСТВУЮЩИМ ЭЛЕКТРОДВИГАТЕЛЕМ | |
1 Измерьте сопротивление между штырем 7 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 32 - AJ17 (бело-фиолетовой) (вариант с левосторонним управлением) (электрической цепи 32 - AJ6 [белой], вариант с правосторонним управлением), со стороны электропроводки, и штырем 2 разъема C783 электродвигателя стеклоподъемника окна двери пассажира, электрической цепи 32 - AJ17 (бело-фиолетовой), вариант с левосторонним управлением (электрической цепи 32 - AJ6 [белой], вариант с правосторонним управлением), со стороны электропроводки. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новый электродвигатель стеклоподъемника. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 32 - AJ17 (бело-фиолетовую) (вариант с левосторонним управлением) (электрической цепи 32 - AJ6 [белой], вариант с правосторонним управлением). ПРОВЕРЬТЕ правильность работы системы. | |
F5: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА | |
1 Введите положение OFF. | |
2 Отсоедините C489 переключателя стеклоподъемника окна двери пассажира. | |
3 Ведите положение ON. | |
4 Измерьте напряжение между штырем 2 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 15 - AJ18 (бело-зеленой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к F6 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15-AJ18 (бело-зеленую). ПРОВЕРЬТЕ правильность работы системы. | |
F6: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА | |
1 Измерьте сопротивление между штырем 4 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 31 - LH31 (черной), со стороны электропроводки, и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
ПРОВЕРЬТЕ жалобу клиента. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LH31 (черную). ПРОВЕРЬТЕ правильность работы системы. | |
F7: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ И ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА | |
1 Измерьте сопротивление между штырем 1 разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 33 - AJ18 (желто-фиолетовой) (вариант с левосторонним управлением) (штырем 9, вариант с правосторонним управлением), и штырем 6 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 33 - AJ18 (желто-фиолетовой). | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к F8 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 33-AJ18 (желто-фиолетовую). ПРОВЕРЬТЕ правильность работы системы. | |
F8: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ И ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА | |
1 Измерьте сопротивление между штырем 4 разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 32 - AJ18 (бело-фиолетовой), (вариант с левосторонним управлением) (штырем 12, вариант с правосторонним управлением), и штырем 3 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 32 - AJ18 (бело-фиолетовой). | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
ПРОВЕРЬТЕ жалобу клиента. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 32 - AJ18 (бело-фиолетовую). ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ G: НЕ РАБОТАЕТ ФУНКЦИЯ ОТКРЫВАНИЯ "В ОДНО КАСАНИЕ"
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
G1: ПРОВЕРКА РАБОТЫ РЕЛЕ ОТКРЫВАНИЯ "В ОДНО КАСАНИЕ" | |
1 Ведите положение ON. | |
2 Задействуйте переключатель стеклоподъемника окна двери водителя во второе фиксированное положение в направлении опускания. | |
• Щелкает реле? | |
→ Да | |
Перейдите к G2 | |
→ Нет | |
Перейдите к G3 | |
G2: ПРОВЕРКА НАПРЯЖЕНИЯ ЗАЖИГАНИЯ, ПОДАВАЕМОГО К РЕЛЕ ОТКРЫВАНИЯ "В ОДНО КАСАНИЕ" | |
1 Введите положение OFF. | |
2 Отсоедините C738 реле открывания в одно касание.. | |
3 Ведите положение ON. | |
4 Задействуйте переключатель стеклоподъемника окна двери водителя во второе фиксированное положение в направлении опускания. | |
5 Измерьте напряжение между штырем 4 разъема C738 реле открывания "в одно касание", электрической цепи 15S - AJ42 (черно-зеленой), со стороны электропроводки, и "массой". | |
• УСТАНОВИТЕ новое реле открывания "в одно касание". ПРОВЕРЬТЕ правильность работы системы. | |
→ Да | |
УСТАНОВИТЕ новое реле открывания "в одно касание". ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S - AJ42 (черно-зеленую). ПРОВЕРЬТЕ правильность работы системы. | |
G3: ПРОВЕРКА НАПРЯЖЕНИЯ В РЕЛЕ ОТКРЫВАНИЯ "В ОДНО КАСАНИЕ" | |
1 Отсоедините C738 реле открывания "в одно касание". | |
2 Ведите положение ON. | |
3 Задействуйте переключатель стеклоподъемника окна двери водителя во второе фиксированное положение в направлении опускания. | |
4 Измерьте напряжение между штырем 3 разъема C738 реле открывания "в одно касание", электрической цепи 15S - AJ40 (зелено-голубой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
УСТАНОВИТЕ новое реле открывания "в одно касание". ПРОВЕРЬТЕ правильность работы системы. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S - AJ40 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ H: НЕ РАБОТАЕТ СИСТЕМА УСТРАНЕНИЯ ОБЛЕДЕНЕНИЯ
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
ПРИМЕЧАНИЕ: Этот признак неисправности также распространяется на систему устранения обледенения зеркал с обогревом и лобового стекла с обогревом. Если обогрев заднего стекла и наружных зеркал не работает, ПЕРЕЙДИТЕ к H1; если не работает обогрев лобового стекла, ПЕРЕЙДИТЕ к H14. | |
H1: НАЖМИТЕ НА ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВА ЗАДНЕГО СТЕКЛА. | |
1 Ведите положение ON. | |
2 Задействуйте переключатель обогрева заднего стекла | |
• Реле обогрева заднего стекла щелкает? | |
→ Да | |
Перейдите к H2 | |
→ Нет | |
Перейдите к H4 | |
H2: ПРОВЕРКА РАБОТЫ ОБОГРЕВА НАРУЖНЫХ ЗЕРКАЛ | |
1 Задействуйте переключатель обогрева заднего стекла. | |
• Обогрев наружных зеркал работает правильно? | |
→ Да | |
Перейдите к H3 | |
→ Нет | |
Перейдите к H7 | |
H3: ПРОВЕРКА РАБОТЫ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОБОГРЕВА ЗАДНЕГО СТЕКЛА | |
1 Задействуйте переключатель обогрева заднего стекла. | |
• Обогрев заднего стекла работает правильно? | |
→ Да | |
ПРОВЕРЬТЕ жалобу клиента. | |
→ Нет | |
Перейдите к H10 | |
H4: ПРОВЕРКА НАПРЯЖЕНИЕ ЗАЖИГАНИЯ В РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА | |
1 Введите положение OFF. | |
2 Отсоедините C1025 реле обогрева заднего стекла. | |
3 Ведите положение ON. | |
4 Задействуйте переключатель обогрева заднего стекла. | |
5 Измерьте напряжение между штырем 1 разъема реле C1025 обогрева заднего стекла, электрической цепи 15 - DA1 (желто-зеленой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к H5 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ центральную электрораспределительную коробку. ПРОВЕРЬТЕ правильность работы системы. | |
H5: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА И МОДУЛЕМ ЦЕНТРАЛЬНОГО ТАЙМЕРА | |
1 Введите положение OFF. | |
2 Измерьте сопротивление между штырем 2 разъема C1025 реле обогрева заднего стекла (CJB), со стороны электропроводки, и штырем 4 разъема C1000 модуля центрального таймера (CJB), со стороны электропроводки. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к H6 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ центральную электрораспределительную коробку. ПРОВЕРЬТЕ правильность работы системы. | |
H6: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ МОДУЛЯ ЦЕНТРАЛЬНОГО ТАЙМЕРА | |
1 Задействуйте переключатель обогрева заднего стекла | |
2 Измерьте сопротивление между штырем 19 разъема C1000 модуля центрального таймера (CJB), со стороны электропроводки, и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новое реле обогрева заднего стекла. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
Перейдите к H12 | |

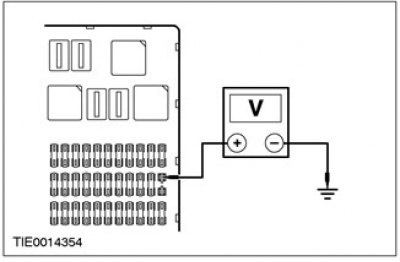

H7: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ 51 (7.5A) ЦЕНТРАЛЬНОЙ ЭЛЕКТРОРАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ (CJB) | |
1 Отсоедините Плавкий предохранитель 51 (7.5А). | |
2 Ведите положение ON. | |
3 Измерьте напряжение между входной клеммой плавкого предохранителя 51 (7.5A) и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к H8 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ центральную электрораспределительную коробку. ПРОВЕРЬТЕ правильность работы системы. | |
H8: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ НАРУЖНЫХ ЗЕРКАЛ CO СТОРОНЫ ВОДИТЕЛЯ И CO СТОРОНЫ ПАССАЖИРА | |
1 Подсоедините Плавкий предохранитель 51 (7.5 A). | |
2 Ведите положение ON. | |
3 Измерьте напряжение между штырем 4 разъема C807 наружного зеркала со стороны водителя, со стороны электропроводки, и "массой"; и между штырем 4 разъема C808 наружного зеркала со стороны пассажира, со стороны электропроводки, и "массой" | |
• Напряжение во всех случаях больше 10 В? | |
→ Да | |
Перейдите к H9 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрические цепи 15S - HB2 (зелено-голубую), 15S - HB15 (черно-зеленую) или 15S - HB35 (черно-зеленую) со стороны водителя; или электрическую цепь 15S - HB2 (зелено-голубую), 15S - HB28 (зелено-оранжевую) или 15S - HB36 (зелено-оранжевую) со стороны пассажира. ПРОВЕРЬТЕ правильность работы системы. | |
H9: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ЗАЗЕМЛЕНИЯ НАРУЖНЫХ ЗЕРКАЛ CO СТОРОНЫ ВОДИТЕЛЯ И CO СТОРОНЫ ПАССАЖИРА | |
1 Введите положение OFF. | |
2 Измерьте сопротивление между штырем 5 разъема C807 наружного зеркала со стороны водителя, со стороны электропроводки, и "массой"; и между штырем 5 разъема C808 наружного зеркала со стороны пассажира, со стороны электропроводки, и "массой". | |
• Сопротивление во всех случаях менее 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новое наружное зеркало(а) с обогревом. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31 - HB35 (черную) со стороны водителя; или электрическую цепь 31 - HB36 (черную) со стороны пассажира. ПРОВЕРЬТЕ правильность работы системы. | |
H10: ПРОВЕРКА НАПРЯЖЕНИЯ В СЕТКЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА | |
1 Введите положение OFF. | |
2 Отсоедините C949 сетки обогрева заднего стекла. | |
3 Ведите положение ON. | |
4 Измерьте напряжение между штырем 1 разъема C949 сетки обогрева заднего стекла, электрической цепи 15S - HB19 (зелено-голубой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
5 - дверный вариант: УСТАНОВИТЕ новое заднее стекло с обогревом. ПРОВЕРЬТЕ правильность работы системы. 4 - дверный вариант и "универсал": Перейдите к H11 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-HB19 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
H11: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ СЕТКИ ОБОГРЕВА ЗАДНЕГО СТЕКЛА | |
1 Введите положение OFF. | |
2 Подсоедините C951/C949 сетки обогрева заднего стекла. | |
3 Отсоедините C950 сетки обогрева заднего стекла. | |
4 Измерьте сопротивление между штырем 1 разъема C950 сетки обогрева заднего стекла, электрической цепи 31 - HB19 (черной), со стороны электропроводки, и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новое заднее стекло с обогревом. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31 - HB35 (черную). ПРОВЕРЬТЕ правильность работы системы. | |
H12: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ МОДУЛЕМ ЦЕНТРАЛЬНОГО ТАЙМЕРА И МОДУЛЕМ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ | |
1 Измерьте сопротивление между штырем 19 разъема C1000 модуля центрального таймера (CJB), со стороны электропроводки, и штырем 3 разъема C380 модуля управления отопителем, электрической цепи 31S - HB1 (черно-голубой), со стороны электропроводки. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к H13 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-HB1 (черно-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
H13: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ | |
1 Измерьте сопротивление между штырем 12 разъема C380 модуля управления отопителем, электрической цепи 91 - FA13 (черно-оранжевой), со стороны электропроводки, и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новый модуль управления отопителем. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 91 - FA13 (черно-оранжевую). ПРОВЕРЬТЕ правильность работы системы. | |
H14: ПРОВЕРКА РЕЛЕ ОБОГРЕВА ЛОБОВОГО СТЕКЛА | |
1 Ведите положение START. | |
2 Ведите положение ON. | |
3 При работающем двигателе включите переключатель обогрева лобового стекла. | |
• Реле срабатывает с отчетливым звуком? | |
→ Да | |
Перейдите к H15 | |
→ Нет | |
Перейдите к H18 | |
H15: ПРОВЕРКА НАПРЯЖЕНИЯ В СЕТКЕ ОБОГРЕВА ЛОБОВОГО СТЕКЛА | |
1 Введите положение OFF. | |
2 Отсоедините C634 и C635 обогрева лобового стекла. | |
3 Ведите положение START. | |
4 Ведите положение ON. | |
5 Измерьте напряжение между штырем 1 разъема C634 левой секции сетки обогрева лобового стекла, электрической цепи 64S - HB12 (голубой), со стороны электропроводки, и "массой"; и между штырем 1 разъема C635 правой секции сетки обогрева лобового стекла, электрической цепи 64S - HB25 (красно-голубой), со стороны электропроводки, и "массой". | |
• Напряжение во всех случаях больше 10 В? | |
→ Да | |
Перейдите к H16 | |
→ Нет | |
Перейдите к H21 | |
H16: ПРОВЕРКА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ЗАЗЕМЛЕНИЯ СЕТКИ ОБОГРЕВА ЛОБОВОГО СТЕКЛА | |
1 Введите положение OFF. | |
2 Измерьте сопротивление между электрическими цепями обогрева лобового стекла и "массой". | |
• Сопротивление во всех случаях менее 5 Ом? | |
→ Да | |
Перейдите к H17 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь заземления обогрева лобового стекла. ПРОВЕРЬТЕ правильность работы системы. | |
H17: ПРОВЕРКА СЕТОК ОБОГРЕВА ЛОБОВОГО СТЕКЛА | |
1 Измерьте сопротивление между штырем 1 разъема C634 сетки обогрева лобового стекла (левой секции), со стороны электропроводки, и "массой"; и между штырем 1 разъема C635 сетки обогрева лобового стекла (правой секции), со стороны электропроводки, и "массой". | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
УСТАНОВИТЕ новое лобовое стекло. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ПРОВЕРЬТЕ жалобу клиента. | |
H18: ПРОВЕРКА НАПРЯЖЕНИЯ В РЕЛЕ ОБОГРЕВА ЛОБОВОГО СТЕКЛА | |
1 Введите положение OFF. | |
2 Отсоедините C1003 реле обогрева лобового стекла. | |
3 Ведите положение START. | |
4 Ведите положение ON. | |
5 Измерьте напряжение между штырем 1 разъема C1003 реле обогрева лобового стекла, электрической цепи 64 - HB7 (красно-голубой), со стороны электропроводки, и "массой". | |
• Напряжение больше 10 В? | |
→ Да | |
Перейдите к H19 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 64 - HB7 (красно-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
H19: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ МОДУЛЯ ЦЕНТРАЛЬНОГО ТАЙМЕРА | |
1 Введите положение OFF. | |
2 Задействуйте переключатель обогрева лобового стекла. | |
3 Измерьте сопротивление между штырем 10 разъема C1000 модуля центрального таймера, со стороны жгута электропроводки, и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к H20 | |
→ Нет | |
Перейдите к H22 | |
H20: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ РЕЛЕ ОБОГРЕВА ЛОБОВОГО СТЕКЛА И МОДУЛЕМ ЦЕНТРАЛЬНОГО ТАЙМЕРА | |
1 Измерьте сопротивление между штырем 2 разъема C1003 реле обогрева лобового стекла, электрической цепи 31S - HB7 (черно-голубой), со стороны электропроводки, и штырем 32 разъема C1000 модуля центрального таймера (CJB), со стороны электропроводки. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новое реле обогрева лобового стекла. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-HB7 (черно-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
H21: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ РЕЛЕ ОБОГРЕВА ЛОБОВОГО СТЕКЛА И СЕТКОЙ ОБОГРЕВА ЛОБОВОГО СТЕКЛА | |
1 Введите положение OFF. | |
2 Измерьте сопротивление между штырем 5 разъема C1003 реле обогрева лобового стекла, электрической цепи 64S - HB1 (красно-голубой), со стороны электропроводки, и штырем 1 разъема C634 левой секции сетки обогрева лобового стекла, электрической цепи 64S - HB12 (голубой), со стороны электропроводки; и штырем 1 разъема C635 правой секции обогрева лобового стекла, электрической цепи 64S - HB25 (красно-голубой), со стороны электропроводки. | |
• Сопротивление во всех случаях менее 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новое реле обогрева лобового стекла. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 64S - HB1 (красно-голубую), электрическую цепь 64S - HB12 (голубую) или электрическую цепь 64S - HB25 (красно-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
H22: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ МОДУЛЕМ ЦЕНТРАЛЬНОГО ТАЙМЕРА И МОДУЛЕМ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ | |
1 Введите положение OFF. | |
2 Отсоедините C1000 модуля центрального таймера. | |
3 Измерьте сопротивление между штырем 10 разъема C1000 модуля центрального таймера (CJB), со стороны электропроводки, и штырем 5 разъема C380 модуля управления отопителем (CJB), со стороны электропроводки. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к H23 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-HB9 (черно-белую). ПРОВЕРЬТЕ правильность работы системы. | |
H23: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ | |
1 Измерьте сопротивление между штырем 12 разъема C380 модуля управления отопителем (CJB), со стороны электропроводки, и "массой". | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новый модуль управления отопителем. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 91 - FA13 (черно-оранжевую). ПРОВЕРЬТЕ правильность работы системы. |
