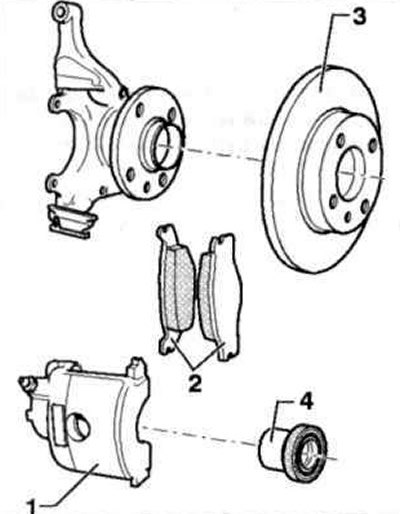

Рис. 11.1. Автомобили с передними тормозными механизмами с тормозным суппортом VW I: 1 - Тормозной суппорт; 2 - Тормозные колодки; 3 - Тормозной диск; 4 - Поршень.

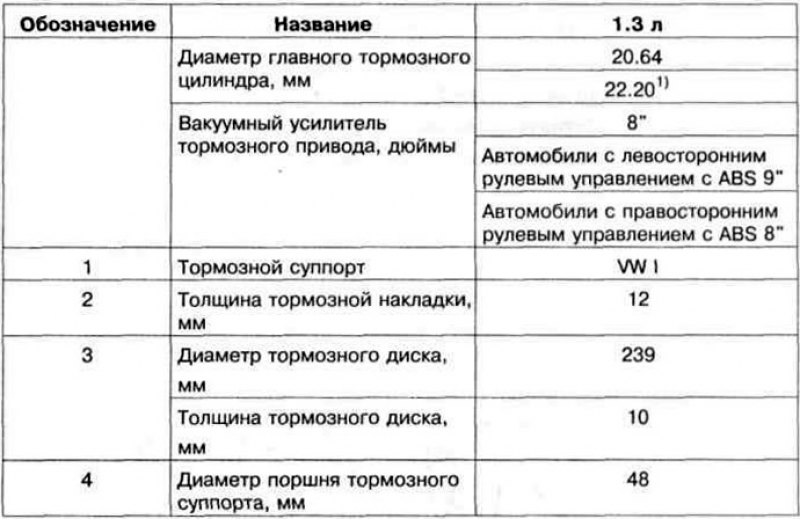

Таблица 11.1. Технические данные передних тормозных механизмов VW I
Автомобили с передними тормозными механизмами с тормозным суппортом VW II и фиксаторами тормозных колодок показаны на рис. 11.2, технические данные приведены в таблице 11.2.

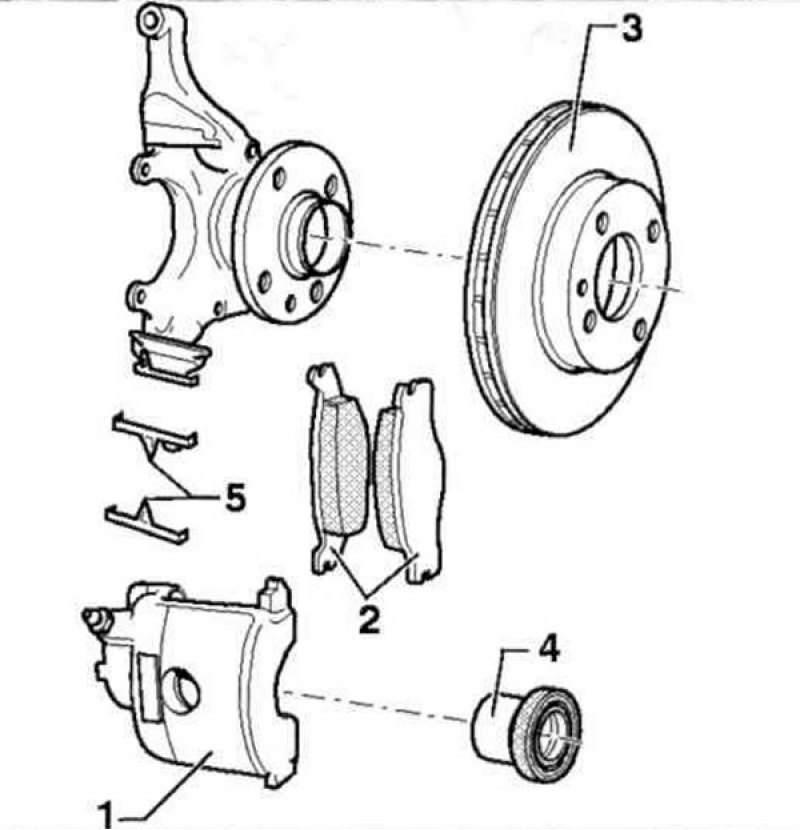

Рис. 11.2. Автомобили с передними тормозными механизмами с тормозным суппортом VW II и фиксаторами тормозных колодок: 1 - Тормозной суппорт; 2 - Тормозные колодки; 3 - Тормозной диск; 4 - Поршень; 5 - Фиксаторы тормозных колодок.

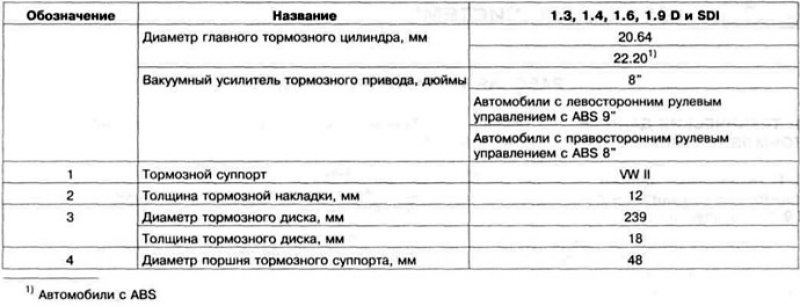

Таблица 11.2. Технические данные передних тормозных механизмов VW II с фиксаторами тормозных колодок
Автомобили с передними тормозными механизмами с тормозным суппортом VW II показаны на рис. 11.3, технические данные приведены в таблице 11.3.

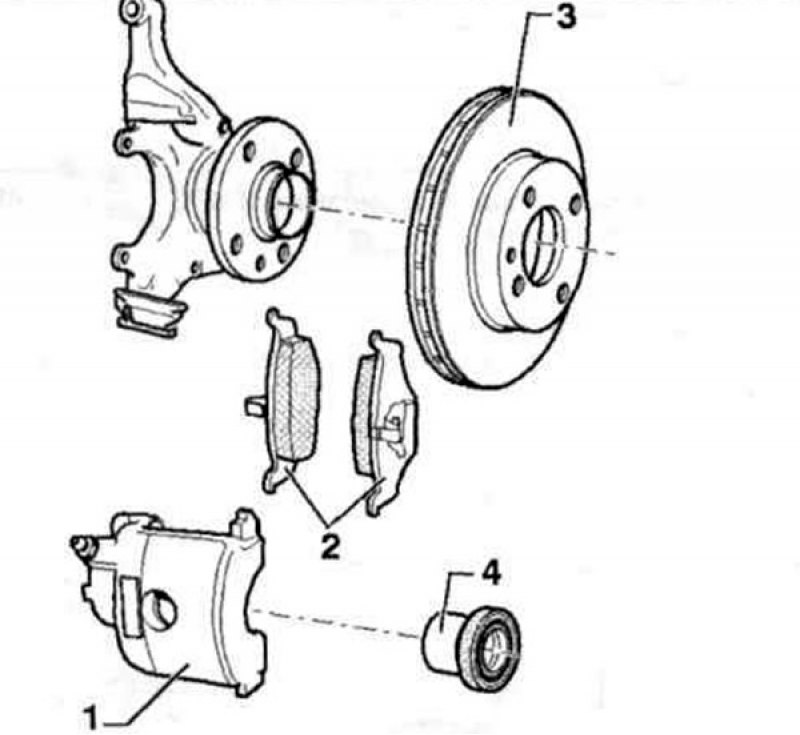

Рис. 11.3. Автомобили с передними тормозными механизмами с тормозным суппортом VW II: 1 - Тормозной суппорт; 2 - Тормозные колодки; 3 - Тормозной диск; 4 - Поршень.

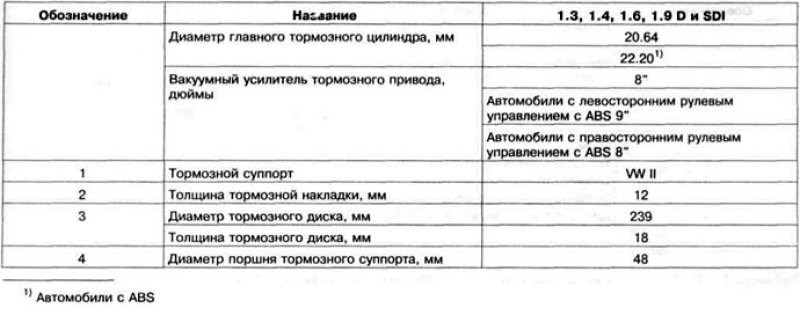

Таблица 11.3. Технические данные передних тормозных механизмов VW II
Автомобили с передними тормозными механизмами с тормозным суппортом Girling/Lucas показаны на рис. 11.4, технические данные приведены в таблицах 11.4 а,б.

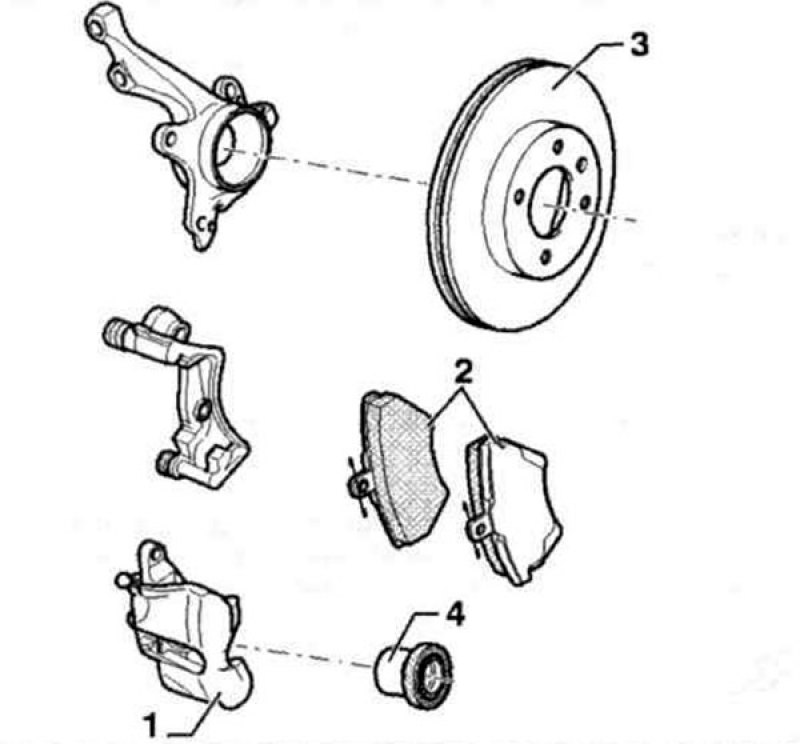

Рис. 11.4. Автомобили с передними тормозными механизмами с тормозным суппортом Lucas: 1 - Тормозной суппорт; 2 - Тормозные колодки; 3 - Тормозной диск; 4 - Поршень.
Оригинал опубликован на онлайн-портале: autoinstruction

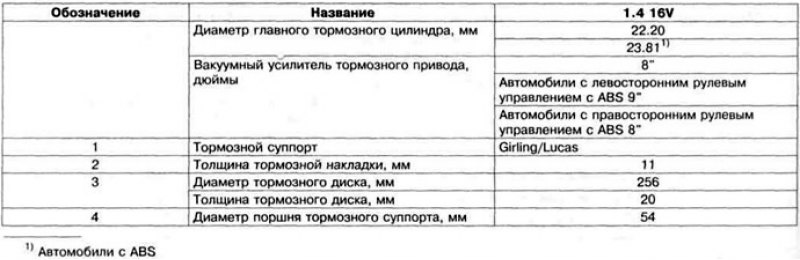

Таблица 11.4 а. Технические данные передних тормозных механизмов Lucas

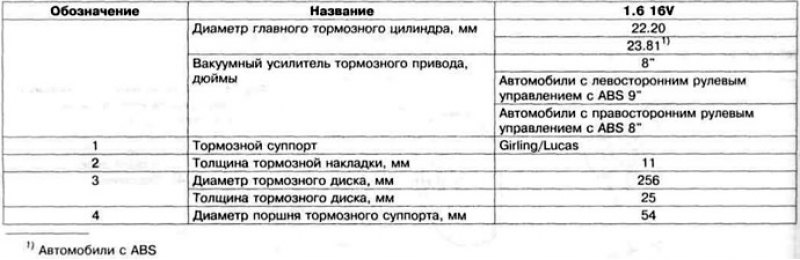

Таблица 11.4 б. Технические данные передних тормозных механизмов Lucas
Автомобили с задними барабанными тормозными механизмами показаны на рис. 11.5, технические данные приведены в таблицах 11.5 а,б.

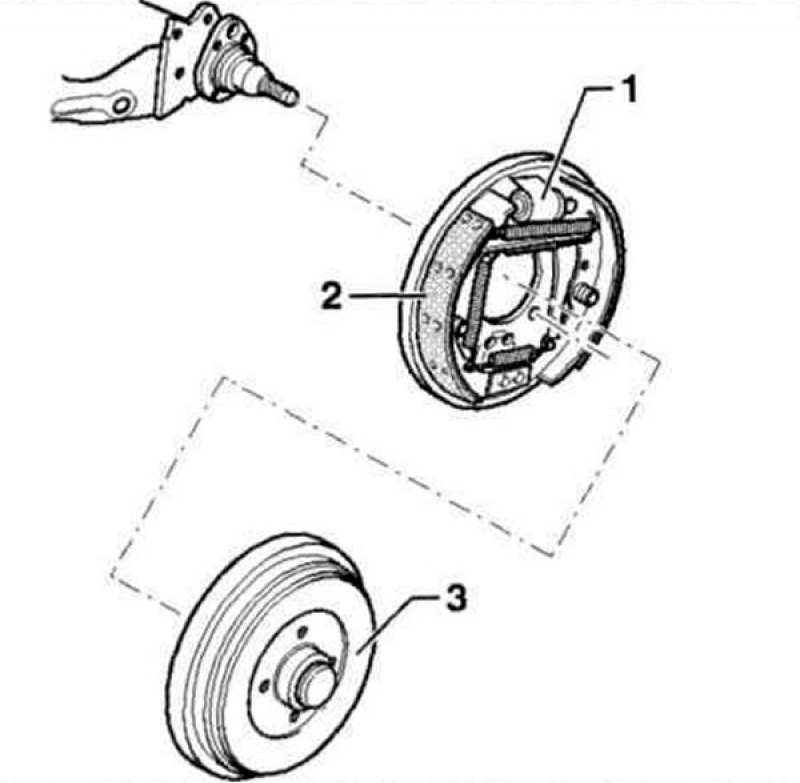

Рис. 11.5. Автомобили с задними барабанными тормозными механизмами: 1 - Колесный тормозной цилиндр; 2 - Тормозная колодка; 3 - Тормозной барабан.

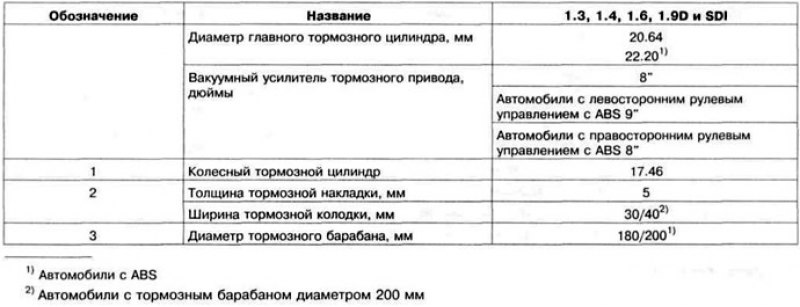

Таблица 11.5 а. Технические данные задних барабанных тормозных механизмов

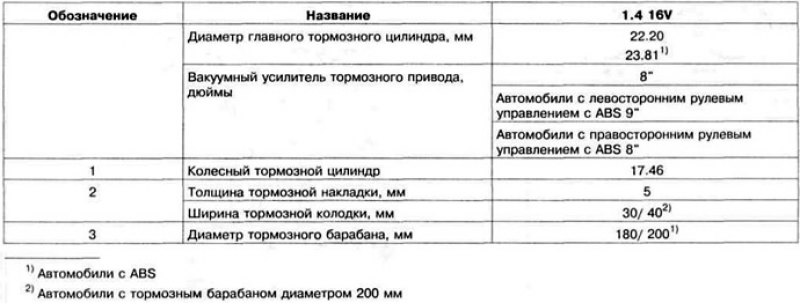

Таблица 11.5 б. Технические данные задних барабанных тормозных механизмов
Автомобили с задними дисковыми тормозными механизмами показаны на рис. 11.6, технические данные приведены в таблице 11.6.

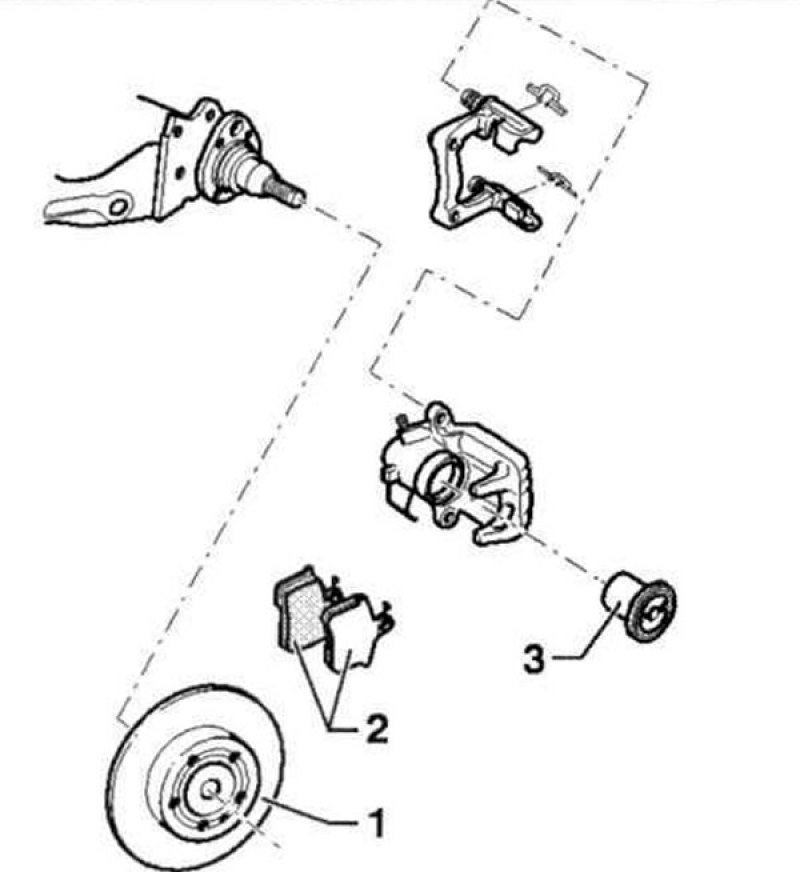

Рис. 11.6. Автомобили с задними дисковыми тормозными механизмами: 1 - Тормозной диск; 2 - Тормозные колодки; 3 - Поршень тормозного суппорта.

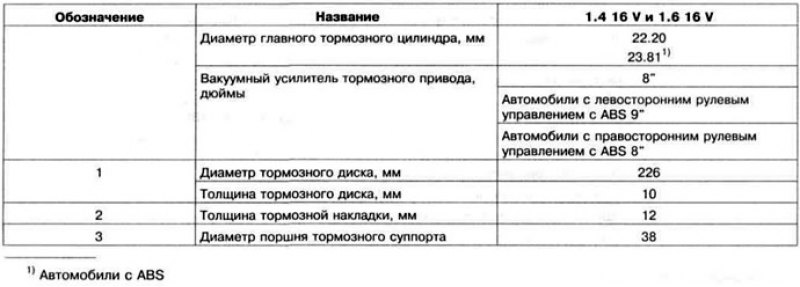

Таблица 11.6. Технические данные задних дисковых тормозных механизмов
