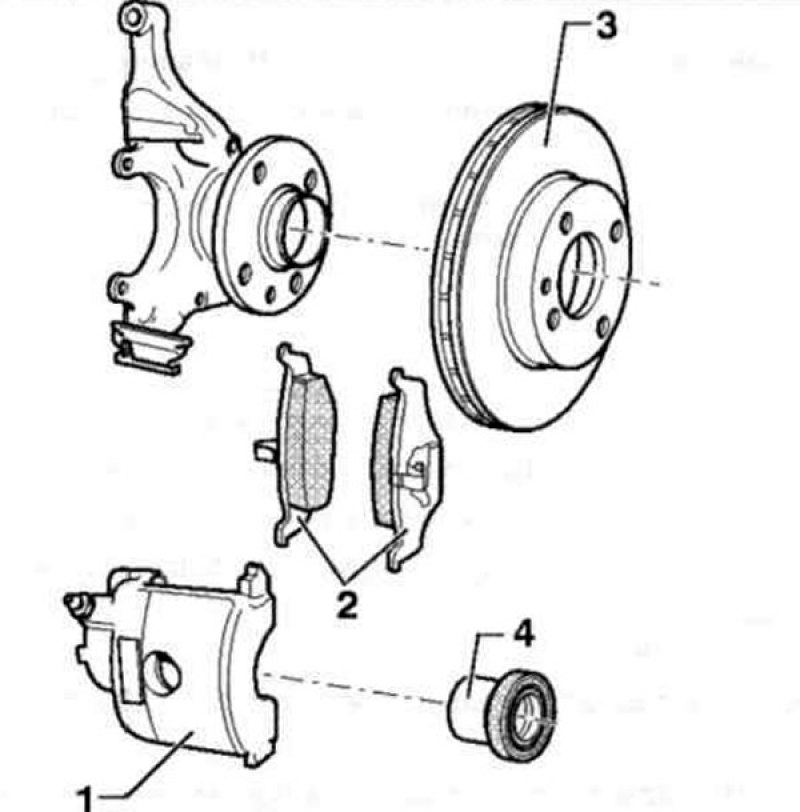

Рис. 11.7. Автомобили с тормозным суппортом VW II: 1 - Тормозной суппорт; 2 - Тормозные колодки; 3 - Тормозной диск; 4 - Поршень.

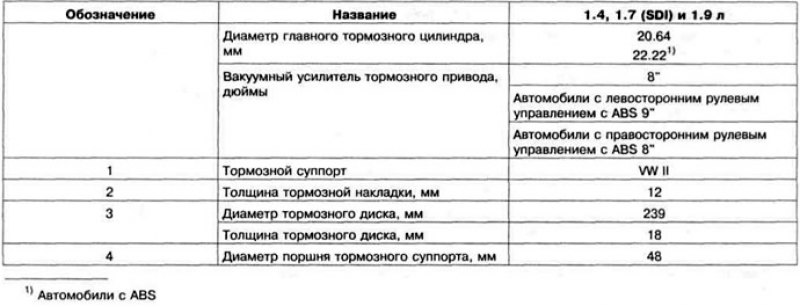

Таблица 11.7. Технические данные тормозных механизмов VW II
Автомобили с тормозным суппортом Lucas показаны на рис. 11.8 и приведены в таблицах 11.8 а.б.
Оригинал найдёте на этом ресурсе autoinstruction.ru

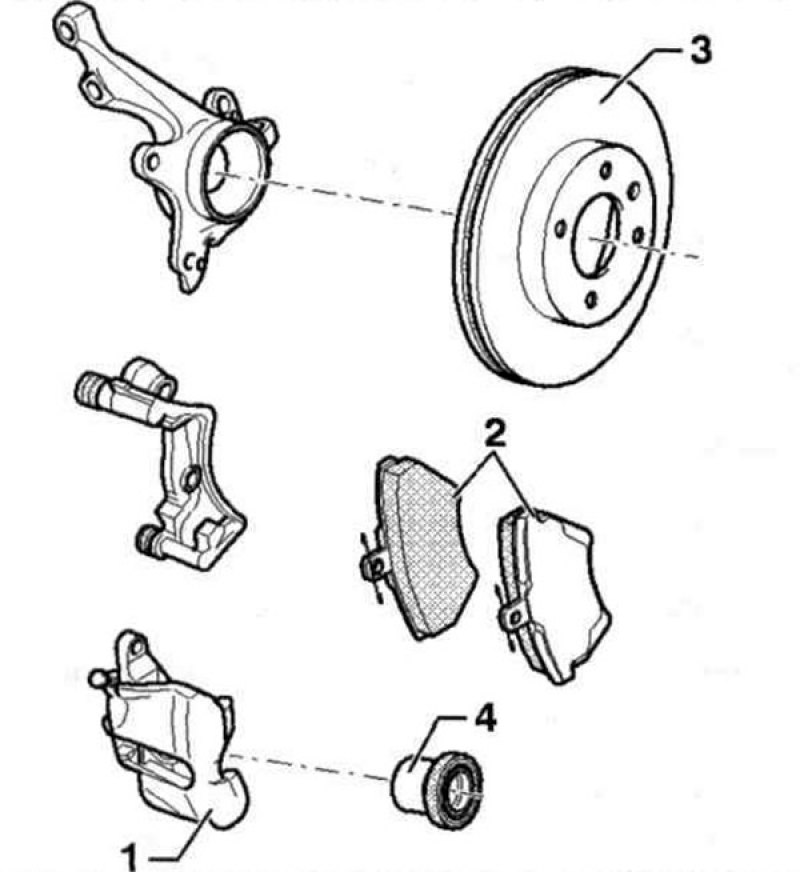

Рис. 11.8. Автомобили с тормозным суппортом Lucas: 1 - Тормозной суппорт; 2 - Тормозные колодки; 3 - Тормозной диск; 4 - Поршень.

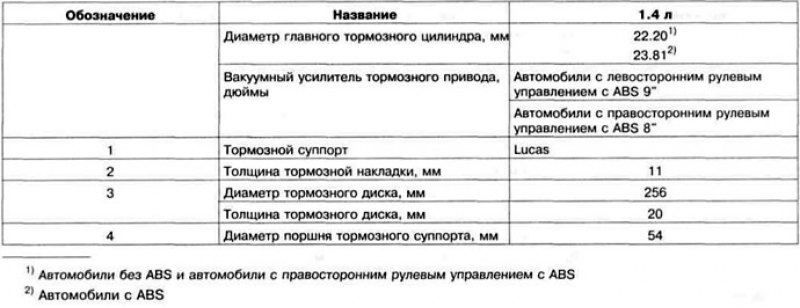

Таблица 11.8 а. Технические данные тормозных механизмов Lucas

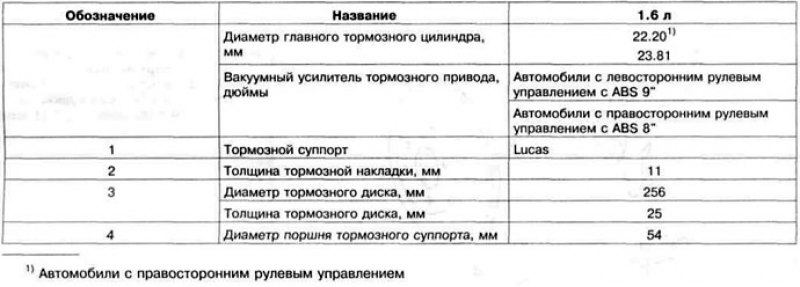

Таблица 11.8 б. Технические данные тормозных механизмов Lucas
Автомобили с задними барабанными тормозными механизмами показаны на рис. 11.5, технические данные приведены в таблице 11.9.

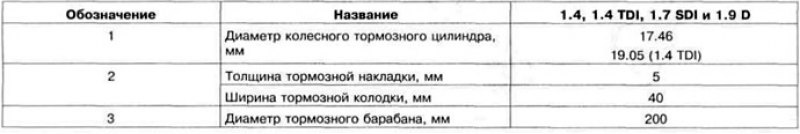

Таблица 11.9. Технические данные задних барабанных тормозных механизмов
Автомобили с задними дисковыми тормозными механизмами показаны на рис. 11.6, технические данные приведены в таблице 11.10.

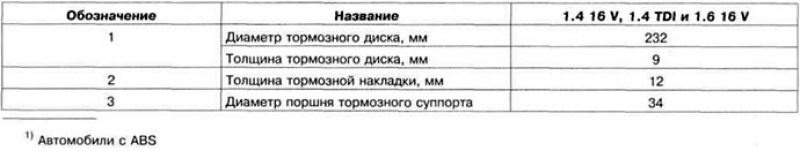

Таблица 11.10. Технические данные задних дисковых тормозных механизмов
