Замена тормозных колодок дисковых тормозов

 Главная Форд Фиеста 1996-1999 Ходовая часть Тормозная система Замена тормозных колодок диско...

0



Рис. 14.17. Передний дисковый тормоз: 1 – тормозной диск; 2 – зажим; 3 – наружная тормозная колодка; 4 – внутренняя тормозная колодка; 5 – крепежная пластина; 6 – штуцер прокачки; 7 – болт; 8 – суппорт; 9 – пружинная крепежная скоба


Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна колодка. В противном случае это приведет к различным коэффициентам трения на колесах, что при интенсивном торможении будет уводить автомобиль в сторону. Если тормозные колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать. Во время первых 500 км пробега структура новых тормозных колодок под воздействием тепла изменяется, поэтому избегайте в это время частых интенсивных торможений. В противном случае тормозные колодки могут быстро отвердеть, что ухудшит показатели торможения. Тщательно следите за тем, чтобы все запасные части тормозной системы были оригинальными и разрешены к применению (рис. 14.17).



ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ


1. На ровной горизонтальной поверхности ослабьте болты крепления переднего колеса, затем поднимите переднюю часть автомобиля и закрепите на опорах. Выверните болты крепления и снимите колесо.

2. Выверните рулевое колесо для того, чтобы облегчить доступ к тормозным колодкам.

3. Отверткой с узким лезвием снимите крепежную пружинную скобу с суппорта.

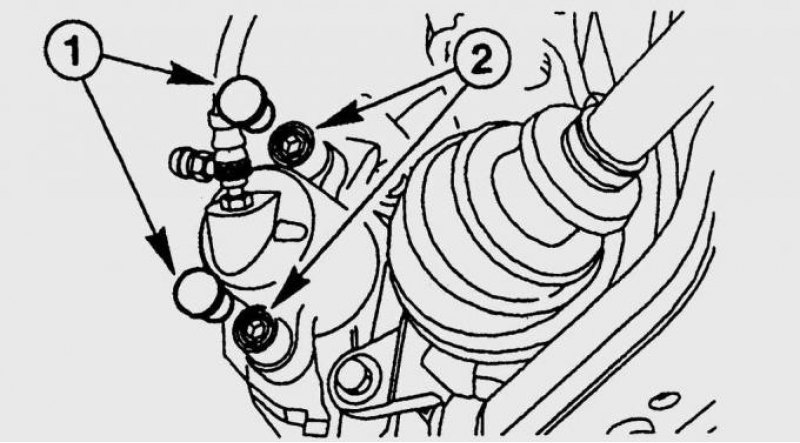

Рис. 14.18. Расположение защитных колпачков (1), закрывающих направляющие пальцы (2) крепления суппорта переднего тормоза


4. С внутренней стороны суппорта снимите защитные колпачки 1 (рис. 14.18) с обоих направляющих пальцев суппорта.

5. Выверните направляющие пальцы 2.

6. Снимите тормозной суппорт. При снятии суппорта наружная тормозная колодка может оставаться в направляющей тормозных колодок.

7. Выньте наружную тормозную колодку из суппорта.

8. Поднимите суппорт и мягкой проволокой подвяжите его к передней стойке. Суппорт не должен висеть на тормозном шланге. Тормозной шланг не должен натягиваться или перекручиваться. При необходимости достаньте тормозной шланг из кронштейна амортизаторной стойки.

9. Снимите внутреннюю тормозную колодку со скользящего поршня суппорта.


10. Очистите спиртом (ни в коем случае не бензином) и ветошью или жесткой зубной щеткой направляющие тормозной колодки на суппорте. Отверткой осторожно удалите спекшуюся корку пыли.

ПРЕДУПРЕЖДЕНИЕ

Не повредите защитное уплотнительное кольцо скользящего поршня.

11. Проверьте тормозной диск на наличие смазки, грязи и трещин.

12. При установке новых тормозных колодок с помощью прочной отвертки или рукоятки молотка аккуратно полностью вдавите скользящий поршень в цилиндр суппорта. Постарайтесь при этом не повредить поршень и защитный колпачок.

ПРЕДУПРЕЖДЕНИЕ

При вдвигании поршня тормозная жидкость вытесняется из тормозного цилиндра в бачок, поэтому постоянно наблюдайте за уровнем жидкости в бачке, при необходимости немного откачайте ее.

13. Вставьте в направляющие внутреннюю тормозную накладку. Предварительно смажьте сопрягаемые поверхности консистентной смазкой (медной пастой), стараясь не попасть на диск и фрикционные накладки.



Рис. 14.19. Суппорт и тормозные колодки переднего дискового тормоза: 1 – суппорт; 2 – внутренняя тормозная колодка; 3 – направляющая тормозных колодок; 4 – наружная тормозная колодка; 5 – тормозной диск



14. Установите наружную тормозную колодку на направляющую колодок (рис. 14.19).

15. Установите на место суппорт и закрепите его двумя направляющими пальцами на направляющей тормозных колодок. Не забудьте установить защитные колпачки.

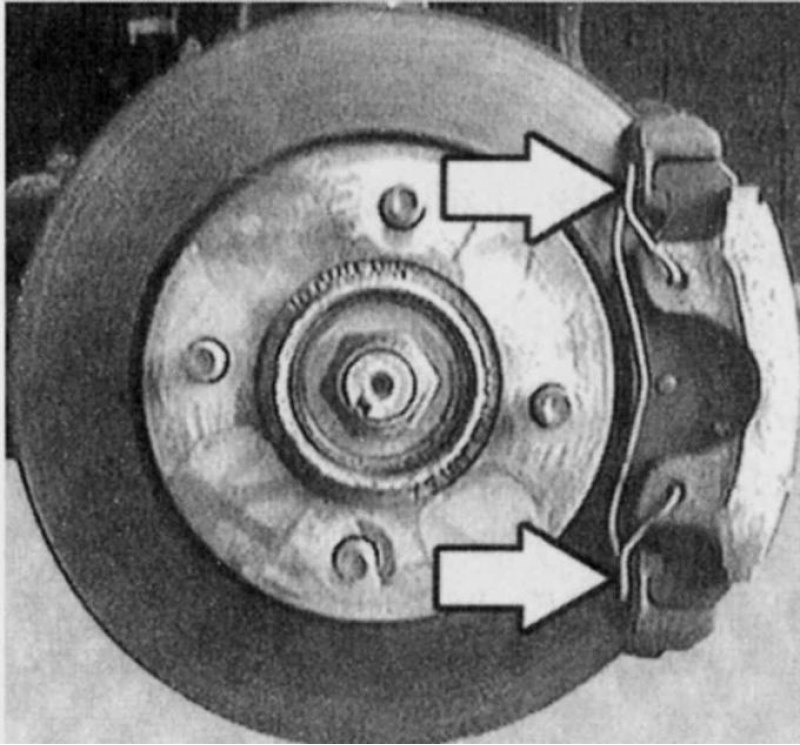

Рис. 14.20. Места крепления пружинной крепежной скобы в направляющей тормозных колодок


16. Вставьте пружинную крепежную скобу в тормозной суппорт. После того как пружинная скоба зафиксируется в обоих отверстиях, вдавите ее под направляющую тормозных колодок, иначе износ наружной тормозной колодки не будет регулироваться автоматически (рис. 14.20).

17. Несколько раз нажмите на педаль тормоза, чтобы тормозные колодки прижались к тормозному диску.

18. Проверьте уровень тормозной жидкости в бачке. Если необходимо, спринцовкой удалите тормозную жидкость до метки «MIN» или добавьте свежей тормозной жидкости до метки «МAX».

19. Установите колеса и опустите автомобиль.

20. Осторожно приработайте новые тормозные колодки. На второстепенной дороге несколько раз плавно затормозите автомобиль со скорости 100 км/ч до скорости 50 км/ч. Между торможениями дайте тормозам остыть.
