| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| BA1: ОПРЕДЕЛЕНИЕ ОСНАЩЕНИЯ АВТОМОБИЛЯ | |
| 1 Определите оснащение автомобиля. | |
| • Автомобиль оснащен автоматической коробкой передач? | |
| → Да | |
| Перейдите к BA6 | |
| → Нет | |
| Перейдите к BA2 | |
| BA2: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F53 (CJB) | |
| 1 Введите положение OFF. | |
| 2 ПРОВЕРЬТЕ Плавкий предохранитель F53 (CJB). | |
| 3 Проверьте плавкий предохранитель F53 (10 A) | |
| • Плавкий предохранитель исправен? | |
| → Да | |
| Перейдите к BA3 | |
| → Нет | |
| УСТАНОВИТЕ новый плавкий предохранитель F53 (10 A) и ПРОВЕРЬТЕ правильность работы системы. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. | |
| BA3: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ F53 (CJB) | |
| 1 Подсоедините Плавкий предохранитель F53 (CJB). | |
| 2 Ведите положение ON. | |
| 3 Измерьте напряжение между F53 (CJB) и «массой». | |
| • Регистрируется ли напряжение аккумулятора? | |
| → Да | |
| Перейдите к BA4 | |
| → Нет | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи питания плавкого предохранителя F53. При необходимости УСТАНОВИТЕ новую CJB.. ПРОВЕРЬТЕ правильность работы системы. | |
| BA4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПЕРЕКЛЮЧАТЕЛЯ КОРОБКИ ПЕРЕДАЧ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C864 переключателя коробки передач. | |
| 3 Ведите положение ON. | |

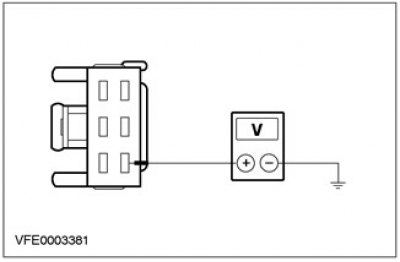

 | 4 Измерьте напряжение между штырем 2 разъема C864 переключателя коробки передач, электрической цепи 15-LG28 (бело-зеленой), со стороны электропроводки, и «массой». |
| • Регистрируется ли напряжение аккумулятора? | |
| → Да | |
| Перейдите к BA5 | |
| → Нет | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях 15-LG28 (бело-зеленой) и 15-LG28A (бело-зеленой) между плавким предохранителем и переключателем коробки передач. ПРОВЕРЬТЕ правильность работы системы. | |
| BA5: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ КОРОБКИ ПЕРЕДАЧ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C864 переключателя коробки передач. | |

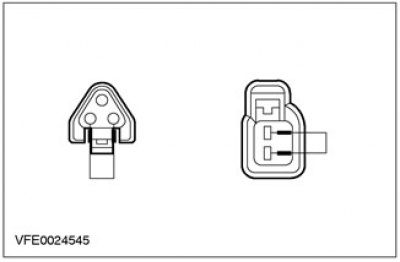

 | 3 Установите провод-перемычку с плавкой вставкой (10 A) в разъем C864 переключателя коробки передач между штырем 2, электрической цепи 15-LG28 (бело-зеленой), со стороны электропроводки, и штырем 1, электрической цепи 15S-LG3 (желто-зеленой), со стороны электропроводки. |
| 4 Ведите положение ON. | |
| 5 Проверьте фонари заднего хода. | |
| • Фонарь (и) заднего хода горит? | |
| → Да | |
| УСТАНОВИТЕ новый переключатель коробки передач. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Фонарь заднего хода не работает (вариант с левосторонним управлением, "универсал"): Перейдите к BA10 | |
| Фонарь заднего хода не работает (вариант с правосторонним управлением, "универсал"): Перейдите к BA11 | |
| Фонари заднего хода не работает (4-дверный вариант): Перейдите к BA12 | |
| Фонарь заднего хода не работает (вариант с левосторонним управлением, 3/5-дверный вариант): Перейдите к BA13 | |
| Фонарь заднего хода не работает (вариант с правосторонним управлением, 3/5-дверный вариант): Перейдите к BA14 | |
| BA6: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F40 (CJB) | |
| 1 Введите положение OFF. | |
| 2 ПРОВЕРЬТЕ Плавкий предохранитель F40 (CJB). | |
| 3 Проверьте плавкий предохранитель F40 (10 A) | |
| • Плавкий предохранитель исправен? | |
| → Да | |
| Перейдите к BA7 | |
| → Нет | |
| УСТАНОВИТЕ новый плавкий предохранитель F40 (10 A) и ПРОВЕРЬТЕ правильность работы системы. Если плавкий предохранитель перегорает снова, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. | |
| BA7: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ F40 (CJB) | |
| 1 Подсоедините Плавкий предохранитель F40 (CJB). | |
| 2 Ведите положение ON. | |
| 3 Измерьте напряжение между F40 (CJB) и «массой». | |
| • Регистрируется ли напряжение аккумулятора? | |
| → Да | |
| Перейдите к BA8 | |
| → Нет | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи питания плавкого предохранителя F40. При необходимости УСТАНОВИТЕ новую CJB.. ПРОВЕРЬТЕ правильность работы системы. | |
| BA8: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C438 датчика диапазона коробки передач. | |
| 3 Ведите положение ON. | |

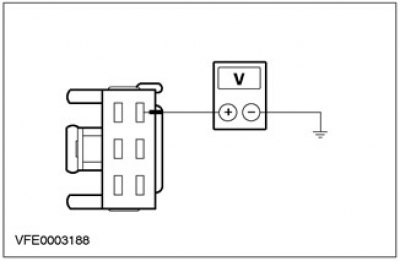

 | 4 Измерьте напряжение между штырем 1 разъема C438 датчика диапазона коробки передач, электрической цепи 15-TA18 (зелено-оранжевой), со стороны электропроводки, и «массой». |
| • Регистрируется ли напряжение аккумулятора? | |
| → Да | |
| Перейдите к BA9 | |
| → Нет | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15-TA18 (зелено-оранжевой) между сростком S54 и датчиком диапазона коробки передач. ПРОВЕРЬТЕ правильность работы системы. | |
| BA9: ПРОВЕРКА ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C438 датчика диапазона коробки передач. | |
 | 3 Установите провод-перемычку с плавкой вставкой (10 A) в разъем C438 датчика диапазона коробки передач между штырем 4, электрической цепи 15S-TA38 (зелено-голубой), и штырем 1, электрической цепи 15-TA18 (зелено-оранжевой), со стороны электропроводки. |
| 4 Ведите положение ON. | |
| 5 Проверьте фонари заднего хода. | |
| • Фонарь (и) заднего хода горит? | |
| → Да | |
| УСТАНОВИТЕ новый датчик диапазона коробки передач. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Фонарь заднего хода не работает (вариант с левосторонним управлением, "универсал"): Перейдите к BA10 | |
| Фонарь заднего хода не работает (вариант с правосторонним управлением, "универсал"): Перейдите к BA11 | |
| Фонари заднего хода не работают (4-дверный вариант): Перейдите к BA12 | |
| Фонарь заднего хода не работает (вариант с левосторонним управлением, 3/5-дверный вариант): Перейдите к BA13 | |
| Фонарь заднего хода не работает (вариант с правосторонним управлением, 3/5-дверный вариант): Перейдите к BA14 | |
| BA10: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ | |
| 1 Введите положение OFF. | |
| 2 Подсоедините C864 переключателя коробки передач/ C438 датчика диапазона коробки передач. | |
| 3 Отсоедините C475 правого заднего фонаря в сборе. | |
| 4 Ведите положение ON. | |
| 5 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. | |
 | 6 Измерьте напряжение между штырем 4 разъема C475 правого заднего фонаря в сборе, электрической цепи 15S-LG9 (черно-зеленой), со стороны электропроводки, и «массой». |
| • Регистрируется ли напряжение аккумулятора? | |
| → Да | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF24A (черной) и 31-DA18 (черной) между задним фонарем в сборе и точкой заземления G46. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях между переключателем коробки передач/ датчиком диапазона коробки передач и задним фонарем в сборе. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. | |
| BA11: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ | |
| 1 Введите положение OFF. | |
| 2 Подсоедините C864 переключателя коробки передач/ C438 датчика диапазона коробки передач. | |
| 3 Отсоедините C474 левого заднего фонаря в сборе. | |
| 4 Ведите положение ON. | |
| 5 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. | |
 | 6 Измерьте напряжение между штырем 4 разъема C474 левого заднего фонаря в сборе, электрической цепи 15S-LD6 (желто-зеленой), со стороны электропроводки, и «массой». |
| • Регистрируется ли напряжение аккумулятора? | |
| → Да | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF23A (черной) и 31-DA18 (черной) между задним фонарем в сборе и «массой». При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях между переключателем коробки передач/ датчиком диапазона коробки передач и задним фонарем в сборе. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. | |
| BA12: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ЗАДНЕГО ФОНАРЯ В СБОРЕ | |
| 1 Введите положение OFF. | |
| 2 Подсоедините C864 переключателя коробки передач/ C438 датчика диапазона коробки передач. | |
| 3 Отсоедините C476 левого заднего фонаря в сборе. | |
| 4 Ведите положение ON. | |
| 5 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. | |
 | 6 Измерьте напряжение между штырем 4 разъема C476 левого заднего фонаря в сборе, электрической цепи 15S-LG9A (черно-зеленой), со стороны электропроводки, и «массой». |
| • Регистрируется ли напряжение аккумулятора? | |
| → Да | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-DA18 (черной) между сростком S184, и точкой заземления G46. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях между переключателем коробки передач/ датчиком диапазона коробки передач и сростком S211. ПРОВЕРЬТЕ правильность работы системы. | |
| BA13: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ПРАВОГО ФОНАРЯ ЗАДНЕГО ХОДА | |
| 1 Введите положение OFF. | |
| 2 Подсоедините C864 переключателя коробки передач/ C438 датчика диапазона коробки передач. | |
| 3 Отсоедините C430 правого фонаря заднего хода. | |
| 4 Ведите положение ON. | |
| 5 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. | |
 | 6 Измерьте напряжение между штырем 1 разъема C430 правого фонаря заднего хода, электрической цепи 15S-LG9 (черно-зеленой), со стороны электропроводки, и «массой». |
| • Регистрируется ли напряжение аккумулятора? | |
| → Да | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LG9 (черной) и 31-DA18 (черной) между фонарем заднего хода и точкой заземления G46. При необходимости УСТАНОВИТЕ новый фонарь заднего хода. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях между переключателем коробки передач/ датчиком диапазона коробки передач и фонарь заднего хода. При необходимости УСТАНОВИТЕ новый фонарь заднего хода. ПРОВЕРЬТЕ правильность работы системы. | |
| BA14: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ЛЕВОГО ФОНАРЯ ЗАДНЕГО ХОДА | |
| 1 Введите положение OFF. | |
| 2 Подсоедините C864 переключателя коробки передач/ C438 датчика диапазона коробки передач. | |
| 3 Отсоедините C434 правого заднего фонаря в сборе. | |
| 4 Ведите положение ON. | |
| 5 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. | |
 | 6 Измерьте напряжение между штырем 1 разъема C434 левого фонаря заднего хода, электрической цепи 15S-LD6 (желто-зеленой), со стороны электропроводки, и «массой». |
| • Регистрируется ли напряжение аккумулятора? | |
| → Да | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LD6 (черной) и 31-DA18 (черной) между фонарем заднего хода и точкой заземления G46. При необходимости УСТАНОВИТЕ новый фонарь заднего хода. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрических цепях между переключателем коробки передач/ датчиком диапазона коробки передач и фонарем заднего хода. При необходимости УСТАНОВИТЕ новый фонарь заднего хода. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ BB: ОТДЕЛЬНЫЙ ФОНАРЬ ЗАДНЕГО ХОДА НЕ РАБОТАЕТ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| BB1: ОПРЕДЕЛЕНИЕ НЕРАБОТАЮЩЕГО ФОНАРЯ ЗАДНЕГО ХОДА | |
| 1 Ведите положение ON. | |
| 2 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. | |
| 3 Проверьте фонари заднего хода. | |
| • Левый фонарь заднего хода не работает? | |
| → Да | |
| Перейдите к BB2 | |
| → Нет | |
| Перейдите к BB3 | |
| BB2: ПРОВЕРКА ЛЕВОГО ФОНАРЯ ЗАДНЕГО ХОДА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C476 левого заднего фонаря в сборе. | |
| 3 Ведите положение ON. | |
| 4 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. | |
 | 5 Измерьте напряжение между штырем 4 разъема C476 левого заднего фонаря в сборе, электрической цепи 15S-LG9A (черно-зеленой), со стороны электропроводки, и «массой». |
| • Регистрируется ли напряжение аккумулятора? | |
| → Да | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF23 (черной) между задним фонарем в сборе и сростком S184. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LG9A (черно-зеленой) между задним фонарем в сборе и сростком S211. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. | |
| BB3: ПРОВЕРКА ПРАВОГО ФОНАРЯ ЗАДНЕГО ХОДА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C477 правого заднего фонаря в сборе. | |
| 3 Ведите положение ON. | |
| 4 Включите ПЕРЕДАЧУ ЗАДНЕГО ХОДА. | |
 | 5 Измерьте напряжение между штырем 6 разъема C477 правого заднего фонаря в сборе, электрической цепи 15S-LG16 (зелено-оранжевой), со стороны электропроводки, и «массой». |
| • Регистрируется ли напряжение аккумулятора? | |
| → Да | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 31-LF24 (черной) между задним фонарем в сборе и сростком S184. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Используя схемы электрических соединений, НАЙДИТЕ и ОТРЕМОНТИРУЙТЕ разрыв в электрической цепи 15S-LG16 (зелено-оранжевой) между задним фонарем в сборе и сростком S211. При необходимости УСТАНОВИТЕ новый задний фонарь в сборе. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ BC: ФОНАРИ ЗАДНЕГО ХОДА ПОСТОЯННО ГОРЯТ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| BC1: ПРОВЕРКА СИСТЕМЫ С ИСПОЛЬЗОВАНИЕМ WDS | |
| 1 Подсоедините диагностический инструмент. | |
| 2 Проверьте систему, используя WDS. | |
| • Имеются ли какие-либо коды неисправности (DTC)? | |
| → Да | |
| Выполните необходимые действия по кодам DTC, действуя согласно указаниям WDS. ОЧИСТИТЕ память неисправностей и ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Автомобили с механической коробкой передач: Перейдите к BC2 | |
| Автомобили с автоматической коробкой передач: Перейдите к BC3 | |
| BC2: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ КОРОБКИ ПЕРЕДАЧ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C864 переключателя коробки передач. | |
| 3 Ведите положение ON. | |
| 4 Проверьте фонарь(и) заднего хода. | |
| • Фонарь (и) заднего хода горит? | |
| → Да | |
| Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрических цепях, соединенных со сростком S92. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТАНОВИТЕ новый переключатель коробки передач. ПРОВЕРЬТЕ правильность работы системы. | |
| BC3: ПРОВЕРКА ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C438 переключателя коробки передач. | |
| 3 Ведите положение ON. | |
| 4 Проверьте фонарь (и) заднего хода. | |
| • Фонарь (и) заднего хода горит? | |
| → Да | |
| Используя схемы электрических соединений, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание на электрическую цепь питания в электрических цепях, соединенных со сростком S75. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТАНОВИТЕ новый датчик диапазона коробки передач. ПРОВЕРЬТЕ правильность работы системы. | |
