СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
AF1: ОПРЕДЕЛИТЕ, КАКАЯ ИЗ ЛАМП НЕИСПРАВНА. | |
1 Определите состояние, в котором проявляется неисправность. | |
• Стояночные фонари, задние фонари или лампы освещения номерного знака не работают в любом положении переключателя освещения? | |
→ Да | |
Перейдите к AF2 | |
→ Нет | |
Переключатель освещения в положении "Парковка" и зажигание выключено: Перейдите к AF4 | |
Переключатель освещения в положении "Габаритные огни" или "Ближний свет": Перейдите к AF6 | |
Фары дневного времени, переключатель освещения в положении "Выключено" и зажигание включено: Перейдите к AF9 | |
С фарами дневного времени, переключатель освещения в положении "Стояночные фонари" и зажигание включено: Перейдите к AF10 | |
AF2: ПРОВЕРЬТЕ CJB | |
1 Введите положение OFF. | |
2 Отсоедините C16 CJB. | |

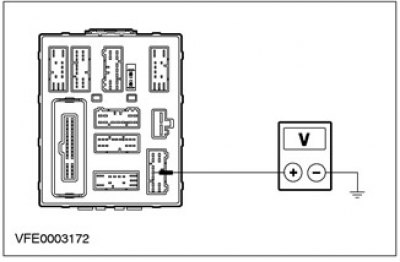

3 Измерьте напряжение между штырем 6 разъема C16 CJB, электрической цепи 29S-LF1 (оранжево-желтой), со стороны электропроводки, и "массой". | |
• Измерительный прибор показывает напряжение аккумулятора? | |
→ Да | |
ЗАМЕНИТЕ CJB. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
Перейдите к AF3 | |
AF3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LF1 | |
1 Отсоедините C320 переключателя освещения. | |
2 Отсоедините C16 CJB. | |
3 Измерьте сопротивление между штырем 13 разъема C320 переключателя освещения, электрической цепи 29S-LF1 (оранжево-желтой), со стороны электропроводки, и штырем 6 разъема C16 CJB, со стороны электропроводки. | |
• Сопротивление составляет менее 2 Ом? | |
→ Да | |
ЗАМЕНИТЕ переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-LF1. ПРОВЕРЬТЕ правильность работы системы. | |
AF4: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ | |
1 Введите положение OFF. | |
2 Отсоедините C320 переключателя освещения. | |
3 Измерьте напряжение между штырем 12 разъема C320 переключателя освещения, электрической цепи 30S-LE29 (красно-зеленой), со стороны электропроводки, и "массой". | |
• Измерительный прибор показывает напряжение аккумулятора? | |
→ Да | |
Замените переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
Перейдите к AF5 | |
AF5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30S-LE29 И/ИЛИ 30S-LE29A | |
1 Отсоедините C456 переключателя зажигания. | |
2 Измерьте сопротивление между штырем 2 разъема C456 переключателя зажигания, электрической цепи 30S-LE29 и/или 30S-LE29A (красно-зеленой), со стороны электропроводки, и штырем 12 разъема C320 переключателя освещения, со стороны электропроводки. | |
• Сопротивление составляет менее 2 Ом? | |
→ Да | |
ЗАМЕНИТЕ переключатель зажигания. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 30S-LE29 и/или 30S-LE29A. ПРОВЕРЬТЕ правильность работы системы. | |
AF6: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F32 | |
1 Отсоедините Плавкий предохранитель F32 (10 A) (CJB). | |
2 Проверьте плавкий предохранитель F32 | |
• Плавкий предохранитель F32 (10 A) (CJB) исправен? | |
→ Да | |
Перейдите к AF7 | |
→ Нет | |
ЗАМЕНИТЕ плавкий предохранитель F32. Если плавкий предохранитель F32 снова выходит из строя, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. | |
AF7: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ | |
1 Введите положение OFF. | |
2 Отсоедините C320 переключателя освещения. | |
3 Измерьте напряжение между штырем 11 разъема C320 переключателя освещения, электрической цепи 29-LE29 (оранжево-черной), со стороны электропроводки, и "массой". | |
• Измерительный прибор показывает напряжение аккумулятора? | |
→ Да | |
ЗАМЕНИТЕ переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
Перейдите к AF8 | |
AF8: ПРОВЕРЬТЕ CJB | |
1 Измерьте напряжение между штырем 8 C17 CJB, со стороны элемента, и "массой". | |
• Измерительный прибор показывает напряжение аккумулятора? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29-LE29. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ЗАМЕНИТЕ CJB. ПРОВЕРЬТЕ правильность работы системы. | |
AF9: ПРОВЕРЬТЕ ЗАЗЕМЛЯЮЩЕЕ СОЕДИНЕНИЕ НА УЧАСТКЕ ЛАМПЫ ЗАДНЕГО ЛЕВОГО СИГНАЛА ПОВОРОТА | |
1 Введите положение OFF. | |
2 Отсоедините C320 переключателя освещения. | |
3 Ведите положение ON. | |
4 Измерьте напряжение между штырем 15 C320 переключателя освещения, электрической цепи 15S-LE29 (зелено-черной), со стороны электропроводки, и "массой". | |
• Измерительный прибор показывает напряжение аккумулятора? | |
→ Да | |
ЗАМЕНИТЕ переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
За дополнительной информацией обратитесь к Разделу 417-04. | |
AF10: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F14 BJB. | |
1 ПРОВЕРЬТЕ Плавкий предохранитель F14. | |
2 Проверьте плавкий предохранитель F14 | |
• Плавкий предохранитель F14 (BJB) исправен? | |
→ Да | |
Перейдите к AF11 | |
→ Нет | |
ЗАМЕНИТЕ плавкий предохранитель F14. Если плавкий предохранитель F14 снова выходит из строя, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. | |
AF11: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30S-LE29 И/ИЛИ 30S-LE29A | |
1 Отсоедините C320 переключателя освещения. | |

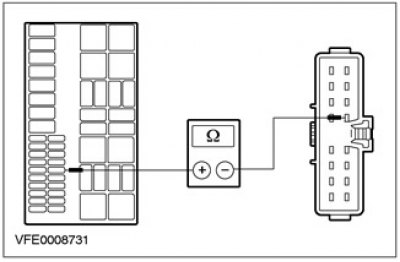

2 Измерьте сопротивление между плавким предохранителем F14 и штырем 12 разъема C320 переключателя освещения, электрической цепи 30S-LE29 / 30S-LE29A (красно-зеленой), со стороны электропроводки. | |
• Сопротивление составляет менее 2 Ом? | |
→ Да | |
Замените переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 30S-LE29 и/или 30S-LE29A. ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ AG: ОДИН ИЛИ НЕСКОЛЬКО СТОЯНОЧНЫХ ФОНАРЕЙ, ЗАДНИХ ФОНАРЕЙ ИЛИ ЛАМП ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА НЕ РАБОТАЮТ
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
AG1: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ | |
1 Введите положение OFF. | |
2 Установите переключатель освещения в положение "Габаритные огни". | |
3 Определите состояние, в котором проявляется неисправность. | |
• Стояночные фонари и задние фонари не работают? | |
→ Да | |
Перейдите к AG2 | |
→ Нет | |
Задние фонари не работают: Перейдите к AG8 | |
Лампы освещения номерного знака не работают: Перейдите к AG14 | |
AG2: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ | |
1 Проверьте работу правых стояночных фонарей и задних фонарей. | |
• Правый стояночный фонарь и задний фонарь не работают? | |
→ Да | |
Перейдите к AG7 | |
→ Нет | |
Правый стояночный фонарь не работает: Перейдите к AG3 | |
Левый стояночный фонарь не работает: Перейдите к AG5 | |
AG3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LF16 | |
1 Отсоедините C834 правой фары. | |
2 Измерьте напряжение между штырем 3 разъема C834 правой фары, электрической цепи 29S-LF16 (оранжево-зеленой), со стороны электропроводки, и "массой". | |
• Измерительный прибор показывает напряжение аккумулятора? | |
→ Да | |
Перейдите к AG4 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-LF16. ПРОВЕРЬТЕ правильность работы системы. | |
AG4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LE30 НА УЧАСТКЕ ЗАЗЕМЛЕНИЯ | |
1 Измерьте сопротивление между штырем 4 разъема C834 правой фары, электрической цепи 31-LE30 (черной), со стороны электропроводки, и "массой". | |
• Сопротивление составляет менее 2 Ом? | |
→ Да | |
ЗАМЕНИТЕ правую фару после проверки лампы. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LE30 на участке заземления. ПРОВЕРЬТЕ правильность работы системы. | |
AG5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LF7 | |
1 Отсоедините C835 левой фары. | |
2 Измерьте напряжение между штырем 3 разъема C835 левой фары, электрической цепи 29S-LF7 (оранжево-синей), со стороны электропроводки, и "массой". | |
• Измерительный прибор показывает напряжение аккумулятора? | |
→ Да | |
Перейдите к AG6 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-LF7. ПРОВЕРЬТЕ правильность работы системы. | |
AG6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LE31 НА УЧАСТКЕ ЗАЗЕМЛЕНИЯ | |
1 Измерьте сопротивление между штырем 4 разъема C835 левой фары, электрической цепи 31-LE31 (черной), со стороны электропроводки, и "массой". | |
• Сопротивление составляет менее 2 Ом? | |
→ Да | |
ЗАМЕНИТЕ левую фару после проверки лампы. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LE31 на участке заземления. ПРОВЕРЬТЕ правильность работы системы. | |
AG7: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F48 | |
1 Введите положение OFF. | |
2 ПРОВЕРЬТЕ F48 (7.5 A) (CJB). | |
3 Проверьте плавкий предохранитель F48 (7.5 A) (CJB). | |
• Плавкий предохранитель F48 исправен? | |
→ Да | |
ЗАМЕНИТЕ CJB. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ЗАМЕНИТЕ плавкий предохранитель F48. Если плавкий предохранитель F48 снова выходит из строя, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. | |
AG8: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ | |
1 Проверьте работу левого стояночного фонаря и заднего фонаря. | |
• Левый стояночный фонарь и задний фонарь не работают? | |
→ Да | |
Перейдите к AG13 | |
→ Нет | |
Правый задний фонарь не работает: Перейдите к AG9 | |
Левый задний фонарь не работает: Перейдите к AG11 | |
AG9: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LF20 | |
1 Отсоедините C473, C477 или C475 правого блока задних фонарей. | |

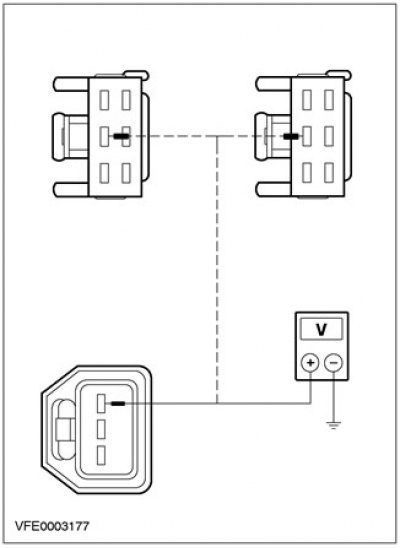

2 Измерьте напряжение между штырями правого блока задних фонарей: - 3 -дверные варианты и 5 -дверные варианты: штырем 1 разъема C473, - 4-дверный вариант: штырем 3 разъема C477, - "Универсал": штырем 2 разъема C475, - электрической цепи 29S-LF20 (оранжевой), со стороны электропроводки, и "массой". | |
• Измерительный прибор показывает напряжение аккумулятора? | |
→ Да | |
Перейдите к AG10 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-LF20. ПРОВЕРЬТЕ правильность работы системы. | |
AG10: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LF24 НА УЧАСТКЕ ЗАЗЕМЛЕНИЯ | |

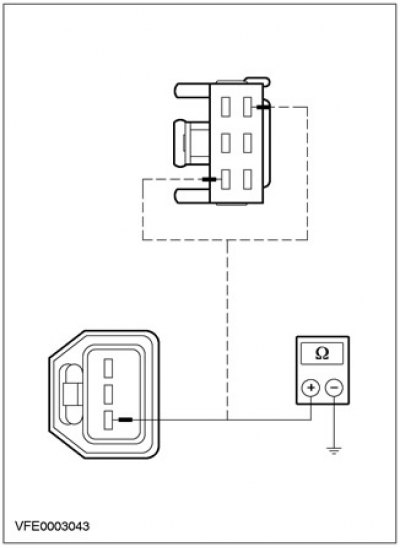

1 Измерьте сопротивление между штырями правого блока задних фонарей: - 3 и 5-дверные варианты: штырем 3 разъема C473, - 4-дверный вариант: штырем 4 разъема C477, - "Универсал": штырем 3 разъема C475, - электрической цепи 31-LF24 (черной), со стороны электропроводки, и "массой". | |
• Сопротивление составляет менее 2 Ом? | |
→ Да | |
ЗАМЕНИТЕ правый блок задних фонарей после проверки лампы. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LE24 на участке заземления. ПРОВЕРЬТЕ правильность работы системы. | |
AG11: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LF11 | |
1 Отсоедините C472, C476 или C474 левого блока задних фонарей. | |
2 Измерьте напряжение между штырями левого блока задних фонарей - 3 и 5-дверные варианты: штырем 1 разъема C472, - 4-дверный вариант: штырем 2 разъема C476, - "Универсал": штырем 2 разъема C474, - электрической цепи 29S-LF11 (оранжево-белой), со стороны электропроводки, и "массой". | |
• Измерительный прибор показывает напряжение аккумулятора? | |
→ Да | |
Перейдите к AG12 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-LF11. ПРОВЕРЬТЕ правильность работы системы. | |
AG12: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LF23 НА УЧАСТКЕ ЗАЗЕМЛЕНИЯ | |

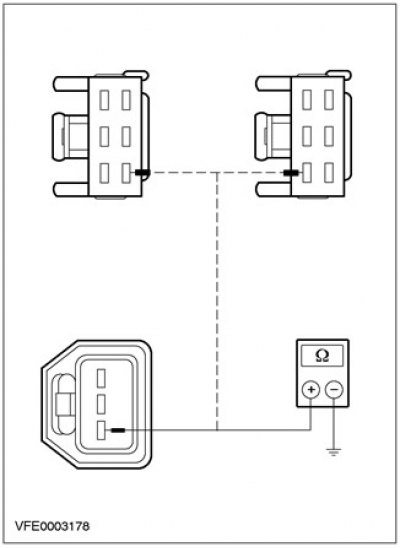

1 Измерьте сопротивление между штырями левого блока задних фонарей, - 3 и 5-дверные варианты: штырем 3 разъема C472, - 4-дверный вариант: штырем 6 разъема C476, - "Универсал": штырем 3 разъема C474, - электрической цепи 31-LF23 (черной), со стороны электропроводки, и "массой". | |
• Сопротивление составляет менее 2 Ом? | |
→ Да | |
ЗАМЕНИТЕ левый блок задних фонарей после проверки лампы. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LF23 на участке заземления. ПРОВЕРЬТЕ правильность работы системы. | |
AG13: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F47 | |
1 Введите положение OFF. | |
2 ПРОВЕРЬТЕ F47 (7.5 A) (CJB). | |
3 Проверьте плавкий предохранитель F47 (7.5 A) (CJB). | |
• Плавкий предохранитель исправен? | |
→ Да | |
ЗАМЕНИТЕ CJB. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ЗАМЕНИТЕ плавкий предохранитель F47. Если плавкий предохранитель F47 снова выходит из строя, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. | |
AG14: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ | |
1 Проверьте работу ламп освещения номерного знака. | |
• Правая лампа освещения номерного знака не работает? | |
→ Да | |
Перейдите к AG17 | |
→ Нет | |
Левая лампа освещения номерного знака не работает: Перейдите к AG16 | |
Обе лампы освещения номерного знака не работают: Перейдите к AG15 | |
AG15: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LF21 | |
1 Отсоедините C320 переключателя освещения. | |
2 Отсоедините C495 левой лампы освещения номерного знака. | |

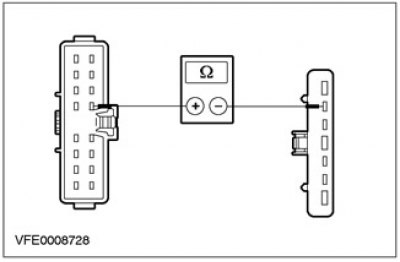

3 Измерьте сопротивление между штырем 16 разъема C320 переключателя освещения, электрической цепи 29S-LF21 (оранжево-черной), со стороны электропроводки, и штырем 1 C495 левой лампы освещения номерного знака, со стороны электропроводки. | |
• Сопротивление составляет менее 2 Ом? | |
→ Да | |
Замените переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-LF21. ПРОВЕРЬТЕ правильность работы системы. | |
AG16: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LF21 НА УЧАСТКЕ ЗАЗЕМЛЕНИЯ | |
1 Отсоедините C494 левой лампы освещения номерного знака. | |

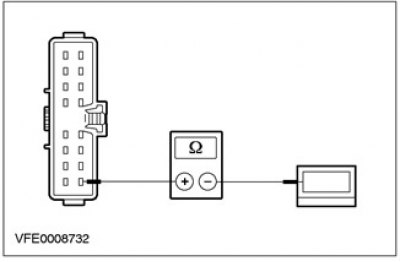

2 Измерьте сопротивление между штырем 1 разъем C494 левой лампы освещения номерного знака, электрической цепи 31-LF21 (черной), со стороны электропроводки, и "массой". | |
• Сопротивление составляет менее 2 Ом? | |
→ Да | |
ЗАМЕНИТЕ левую лампу освещения номерного знака после проверки лампы. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LF21. ПРОВЕРЬТЕ правильность работы системы. | |
AG17: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LF22 | |
1 Отсоедините C497 правой лампы освещения номерного знака. | |
2 Измерьте напряжение между штырем 1 разъема C497 правой лампы освещения номерного знака, электрической цепи 29S-LF22 (оранжево-черной), со стороны электропроводки, и "массой". | |
• Измерительный прибор показывает напряжение аккумулятора? | |
→ Да | |
Перейдите к AG18 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-LF22. ПРОВЕРЬТЕ правильность работы системы. | |
AG18: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LF22 НА УЧАСТКЕ ЗАЗЕМЛЕНИЯ | |
1 Отсоедините C496 правой лампа освещения номерного знака. | |
2 Измерьте сопротивление между штырем 1 разъема C496 правой лампы освещения номерного знака, электрической цепи 31-LF22 (черной), со стороны электропроводки, и "массой". | |
• Сопротивление составляет менее 2 Ом? | |
→ Да | |
После проверки лампы ЗАМЕНИТЕ правую лампу освещения номерного знака. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LF22. ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ AH: СТОЯНОЧНЫЕ ФОНАРИ, ЗАДНИЕ ФОНАРИ ИЛИ ЛАМПЫ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА ПОСТОЯННО ВКЛЮЧЕНЫ
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
AH1: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ | |
1 Ведите положение ON. | |
2 Проверьте, включены ли постоянно стояночные фонари, задние фонари и лампы освещения номерного знака. | |
• Все стояночные фонари, задние фонари и лампы освещения номерного знака постоянно включены в положении переключателя освещения "Выключено"? | |
→ Да | |
Перейдите к AH4 | |
→ Нет | |
Все стояночные фонари, задние фонари и лампы освещения номерного знака постоянно включаются в положении переключателя освещения "Парковка"? | |
Для автомобилей без фар дневного времени: Перейдите к AH2 | |
Для автомобилей с фарами дневного времени: Перейдите к AH3 | |
AH2: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ | |
1 Введите положение OFF. | |
2 Отсоедините C456 переключателя зажигания. | |
3 Проверьте переключатель зажигания на наличие короткого замыкания. | |
• Все задние фонари и стояночные фонари постоянно включены в положении переключателя освещения "Парковка"? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 30S-LE29. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ЗАМЕНИТЕ переключатель зажигания. ПРОВЕРЬТЕ правильность работы системы. | |
AH3: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ / ЭЛЕКТРИЧЕСКУЮ 30S-LE29, 30S-LE29A. | |
1 Введите положение OFF. | |
2 Отсоедините C456 переключателя зажигания. | |
3 Отсоедините Плавкий предохранитель F14 (10 A) (BJB). | |
4 Проверьте переключатель зажигания/ электрическую цепь 30S-LE29, 30S-LE29A. | |
• Все задние фонари и стояночные фонари постоянно включены в положении переключателя освещения "Парковка"? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 30S-LE29 и/или 30S-LE29A. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ЗАМЕНИТЕ переключатель зажигания. ПРОВЕРЬТЕ правильность работы системы. | |
AH4: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ | |
1 Введите положение OFF. | |
2 Отсоедините C320 переключателя освещения. | |
3 Ведите положение ON. | |
4 Проверьте, включены ли постоянно стояночные фонари, задние фонари и лампы освещения номерного знака. | |
• Все стояночные фонари и задние фонари постоянно включены? | |
→ Да | |
Перейдите к AH5 | |
→ Нет | |
Лампы освещения номерного знака постоянно включены: Перейдите к AH7 | |
Лампы освещения номерного знака не включены постоянно, автомобили без фар дневного времени: ЗАМЕНИТЕ переключатель освещения. ПРОВЕРЬТЕ правильность работы системы. | |
Лампы освещения номерного знака не включены постоянно, автомобили с фарами дневного времени: За дополнительной информацией обратитесь к Разделу 417-04. | |
AH5: ПРОВЕРЬТЕ CJB | |
1 Введите положение OFF. | |
2 Отсоедините C16 CJB. | |
3 Ведите положение ON. | |
4 Проверьте, включаются ли постоянно все стояночные фонари, задние фонари и лампы освещения номерного знака. | |
• Стояночные фонари и задние фонари постоянно включены? | |
→ Да | |
Правые стояночные фонари и задние фонари постоянно включены: ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-LF20 или 29S-LF16. ПРОВЕРЬТЕ правильность работы системы. | |
Левые стояночные фонари и задние фонари постоянно включены: ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-LF11 или 29S-LF7. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
Перейдите к AH6 | |
AH6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LF1 | |
1 Измерьте напряжение между штырем 6 разъема C16 CJB, электрической цепи 29S-LF1, со стороны электропроводки, и "массой". | |
• Измерительный прибор показывает напряжение аккумулятора? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-LF1. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ЗАМЕНИТЕ CJB. ПРОВЕРЬТЕ правильность работы системы. | |
AH7: ПРОВЕРЬТЕ МОДУЛЬ ЦЕНТРАЛЬНОГО ТАЙМЕРА | |
1 Отсоедините C1000 CTM. | |
2 Проверьте модуль центрального таймера (CTM) на наличие короткого замыкания | |
• Лампы освещения номерного знака постоянно включены? | |
→ Да | |
Перейдите к AH8 | |
→ Нет | |
ЗАМЕНИТЕ CTM. ПРОВЕРЬТЕ правильность работы системы. | |
AH8: ПРОВЕРЬТЕ CJB | |
1 Отсоедините C15 CJB. | |
2 Проверьте CJB на наличие короткого замыкания. | |
• Лампы освещения номерного знака постоянно включены? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-LE18, 29S-LF21 или 29S-LF22. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ЗАМЕНИТЕ CJB. ПРОВЕРЬТЕ правильность работы системы. |
