| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| X1: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ. | |
| 1 Ведите положение ON. | |
| 2 Включите ПРАВЫЙ УКАЗАТЕЛЬ ПОВОРОТА и ЛЕВЫЙ УКАЗАТЕЛЬ ПОВОРОТА | |
| 3 Каждый раз проверьте правильность функционирования ламп указателей поворота | |
| • Лампы указателей поворота не работают? | |
| → Да | |
| Все лампы указателей поворота не работают: Перейдите к X2 | |
| Все лампы левого указателя поворота не работают: Перейдите к X9 | |
| Все лампы правого указателя поворота не работают: Перейдите к X12 | |
| → Нет | |
| Все лампы левого указателя поворота горят постоянно: Перейдите к X15 | |
| Все лампы правого указателя поворота горят постоянно: Перейдите к X17 | |
| X2: ПРОВЕРЬТЕ ЛАМПЫ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ | |
| 1 Включите АВАРИЙНУЮ СВЕТОВУЮ СИГНАЛИЗАЦИЮ. | |
| • Лампы аварийной световой сигнализации функционируют исправно? | |
| → Да | |
| Перейдите к X6 | |
| → Нет | |
| Перейдите к X3 | |
| X3: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F33 | |
| 1 Введите положение OFF. | |
| 2 ПРОВЕРЬТЕ Плавкий предохранитель F33 (CJB). | |
| 3 Проверьте плавкий предохранитель F33 (15 A). | |
| • Плавкий предохранитель F33 исправен? | |
| → Да | |
| Перейдите к X4 | |
| → Нет | |
| Установите новый плавкий предохранитель F33 (15 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. | |
| X4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F33 | |
| 1 Подсоедините Плавкий предохранитель F33 (CJB). | |
| 2 Измерьте напряжение между плавким предохранителем F33 (15 A) и "массой". | |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к X5 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание плавкого предохранителя F33 при помощи электрических схем. Проверьте правильность работы системы. ПРОВЕРЬТЕ CJB, если необходимо, УСТАНОВИТЕ новый элемент. | |
| X5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ КНОПКИ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Кнопка аварийной световой сигнализации - C458. | |
| 3 Ведите положение ON. | |
 | 4 Измерьте напряжение между штырем 13 C458 кнопки аварийной световой сигнализации, электрической цепи 29-LG8 (оранжевой), со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Проверьте кнопку аварийной световой сигнализации Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание кнопки аварийной световой сигнализации, электрической цепи 29-LG8 (оранжевой), используя электрические схемы. Проверьте правильность работы системы. Если необходимо, УСТАНОВИТЕ новую CJB. | |
| X6: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F59 | |
| 1 Введите положение OFF. | |
| 2 ПРОВЕРЬТЕ Плавкий предохранитель F59 (CJB). | |
| 3 Проверьте плавкий предохранитель F59 (7.5 A). | |
| • Плавкий предохранитель F59 (7.5 A) исправен? | |
| → Да | |
| Перейдите к X7 | |
| → Нет | |
| Установите новый плавкий предохранитель F59 (7.5 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. ПРОВЕРЬТЕ правильность работы системы. | |
| X7: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F59 | |
| 1 Подсоедините Плавкий предохранитель F59 (CJB). | |
| 2 Ведите положение ON. | |
| 3 Измерьте напряжение между плавким предохранителем F59 (7.5 A) и "массой". | |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к X8 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание плавкого предохранителя F59 при помощи электрических схем. Проверьте правильность работы системы. ПРОВЕРЬТЕ CJB, если необходимо, УСТАНОВИТЕ новый элемент. | |
| X8: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ УКАЗАТЕЛЕЙ ПОВОРОТА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Переключатель указателей поворота - C459. | |
| 3 Ведите положение ON. | |
 | 4 Измерьте напряжение между штырем 2 C459 переключателя указателей поворота, электрической цепи 15-LG27 (зеленой/черной), со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| ПРОВЕРЬТЕ переключатель указателей поворота в соответствии с проверкой элементов: За дополнительной информацией обратитесь к Разделу 417-01. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание переключателя указателей поворота, электрической цепи 15-LG27 (зеленой/черной), используя электрические схемы. Проверьте правильность работы системы. | |
| X9: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Переключатель указателей поворота - C459. | |
 | 3 Подсоедините соединительный провод к разъему C459 переключателя указателей поворота между штырем 2, электрической цепи 15-LG27 (зеленой/черной), со стороны электропроводки, и штырем 1, электрической цепи 15S-LG1 (зеленой/желтой), со стороны электропроводки. |
| 4 Ведите положение ON. | |
| 5 Проверьте правильность функционирования ламп левого указателя поворота. | |
| • Лампы левого указателя поворота функционируют исправно? | |
| → Да | |
| ПРОВЕРЬТЕ переключатель освещения в соответствии с проверкой элементов: За дополнительной информацией обратитесь к Разделу 417-01. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| Перейдите к X10 | |
| X10: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ЛАМП ЛЕВОГО УКАЗАТЕЛЯ ПОВОРОТА | |
| 1 Введите положение OFF. | |
| 2 Подсоедините Переключатель указателей поворота - C459. | |
| 3 Отсоедините Кнопка аварийной световой сигнализации - C458. | |
| 4 Ведите положение ON. | |
| 5 Включите ЛЕВЫЙ УКАЗАТЕЛЬ ПОВОРОТА. | |
 | 6 Измерьте напряжение между штырем 3 C458 кнопки аварийной световой сигнализации, электрической цепи со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к X11 | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 15S-LG1 (зеленой/желтой) между переключателем указателей поворота и кнопкой аварийной световой сигнализации, используя электрические схемы. Проверьте правильность работы системы. | |
| X11: ПРОВЕРЬТЕ КНОПКУ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ | |
 | 1 Подсоедините соединительный провод к разъему C458 кнопки аварийной световой сигнализации между штырем 3, электрической цепи 15S-LG1 (зеленой/желтой), со стороны электропроводки, и штырем 12, электрической цепи 49S-LG3 (синей), со стороны электропроводки. |
| 2 Ведите положение ON. | |
| 3 Включите ЛЕВЫЙ УКАЗАТЕЛЬ ПОВОРОТА. | |
| 4 Проверьте, горят ли лампы левого указателя поворота непрерывно. | |
| • Лампы левого указателя поворота горят непрерывно? | |
| → Да | |
| Проверьте кнопку аварийной световой сигнализации Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 49S-LG3 (синей) между кнопкой аварийной световой сигнализации и соединением S3, используя электрические схемы. Проверьте правильность работы системы. | |
| X12: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Переключатель указателей поворота - C459. | |
 | 3 Подсоедините соединительный провод к разъему C459 переключателя указателей поворота между штырем 2, электрической цепи 15-LG27 (зеленой/черной), со стороны электропроводки, и штырем 3, электрической цепи 15S-LG2 (зеленой/синей), со стороны электропроводки. |
| 4 Ведите положение ON. | |
| 5 Проверьте правильность функционирования ламп правого указателя поворота. | |
| • Лампы правого указателя поворота функционируют исправно? | |
| → Да | |
| ПРОВЕРЬТЕ переключатель освещения в соответствии с проверкой элементов: За дополнительной информацией обратитесь к Разделу 417-01. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| Перейдите к X13 | |
| X13: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ЛАМП ПРАВОГО УКАЗАТЕЛЯ ПОВОРОТА | |
| 1 Введите положение OFF. | |
| 2 Подсоедините Переключатель указателей поворота - C459. | |
| 3 Отсоедините Кнопка аварийной световой сигнализации - C458. | |
| 4 Ведите положение ON. | |
| 5 Включите ПРАВЫЙ УКАЗАТЕЛЬ ПОВОРОТА. | |
 | 6 Измерьте напряжение между штырем 6 C458 кнопки аварийной световой сигнализации, электрической цепи со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к X14 | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 15S-LG2 (зеленой/синей) между переключателем указателей поворота и кнопкой аварийной световой сигнализации, используя электрические схемы. Проверьте правильность работы системы. | |
| X14: ПРОВЕРЬТЕ КНОПКУ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ | |
| 1 Введите положение OFF. | |
 | 2 Подсоедините соединительный провод к разъему C458 кнопки аварийной световой сигнализации между штырем 6, электрической цепи 15S-LG2 (зеленой/синей), со стороны электропроводки, и штырем 14, электрической цепи 49S-LG4 (синей/красной), со стороны электропроводки. |
| 3 Ведите положение ON. | |
| 4 Включите ПРАВЫЙ УКАЗАТЕЛЬ ПОВОРОТА. | |
| 5 Проверьте, горят ли лампы правого указателя поворота непрерывно. | |
| • Лампы правого указателя поворота горят непрерывно? | |
| → Да | |
| Проверьте кнопку аварийной световой сигнализации Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 49S-LG4 (синей/красной) между кнопкой аварийной световой сигнализации и соединением S4, используя электрические схемы. Проверьте правильность работы системы. | |
| X15: ПРОВЕРЬТЕ КНОПКУ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Кнопка аварийной световой сигнализации - C458. | |
| 3 Ведите положение ON. | |
| 4 Проверьте, горят ли лампы левого указателя поворота непрерывно. | |
| • Все лампы левого указателя поворота горят непрерывно? | |
| → Да | |
| Перейдите к X16 | |
| → Нет | |
| Проверьте кнопку аварийной световой сигнализации Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| X16: ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Щиток приборов - C809. | |
| 3 Ведите положение ON. | |
| 4 Проверьте, горят ли лампы левого указателя поворота непрерывно. | |
| • Все лампы левого указателя поворота горят непрерывно? | |
| → Да | |
| УСТРАНИТЕ короткое замыкание на источник питания электрических цепей, подсоединенных к соединению S3, используя электрические схемы. Проверьте правильность работы системы. | |
| → Нет | |
| ПРОВЕРЬТЕ щиток приборов. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| X17: ПРОВЕРЬТЕ КНОПКУ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Кнопка аварийной световой сигнализации - C458. | |
| 3 Ведите положение ON. | |
| 4 Проверьте, горят ли лампы правого указателя поворота непрерывно. | |
| • Все лампы правого указателя поворота горят непрерывно? | |
| → Да | |
| Перейдите к X18 | |
| → Нет | |
| Проверьте кнопку аварийной световой сигнализации Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| X18: ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Щиток приборов - C809. | |
| 3 Ведите положение ON. | |
| 4 Проверьте, горят ли лампы правого указателя поворота непрерывно. | |
| • Все лампы правого указателя поворота горят непрерывно? | |
| → Да | |
| УСТРАНИТЕ короткое замыкание на источник питания электрических цепей, подсоединенных к соединению S4, используя электрические схемы. Проверьте правильность работы системы. | |
| → Нет | |
| ПРОВЕРЬТЕ щиток приборов. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
PINPOINT-ТЕСТ Y: ЛАМПЫ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ НЕ РАБОТАЮТ/ГОРЯТ НЕПРЕРЫВНО
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| Y1: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ. | |
| 1 Задействуйте кнопку аварийной световой сигнализации. | |
| 2 Удостоверьтесь в том, что лампы аварийной световой сигнализации не работают. | |
| • Лампы аварийной световой сигнализации не работают? | |
| → Да | |
| Перейдите к Y2 | |
| → Нет | |
| Лампы аварийной световой сигнализации не работают при активизации противоугонной сигнализации. Перейдите к Y3 | |
| Лампы аварийной световой сигнализации горят постоянно: ПРОВЕРЬТЕ кнопку аварийной световой сигнализации. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| Лампы аварийной световой сигнализации постоянно мигают без срабатывания противоугонной сигнализации: ПРОВЕРЬТЕ кнопку аварийной световой сигнализации. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| Лампы аварийной световой сигнализации постоянно мигают при срабатывании противоугонной сигнализации: Перейдите к Y3 | |
| Y2: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ КНОПКИ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Кнопка аварийной световой сигнализации - C458. | |
 | 3 Измерьте сопротивление между штырем 10 C458 кнопки аварийной световой сигнализации, электрической цепи 91-LG8 (черной/оранжевой), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| Проверьте кнопку аварийной световой сигнализации Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 91-LG8 (черной/оранжевой) между кнопкой аварийной световой сигнализации и соединением S12, используя электрические схемы. Проверьте правильность работы системы. | |
| Y3: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ, НАПРАВЛЕННУЮ ОТ МОДУЛЯ ПРОТИВОУГОННОЙ СИГНАЛИЗАЦИИ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Модуль противоугонной сигнализации / централизованного запирания - C452. | |
| 3 Отсоедините Кнопка аварийной световой сигнализации - C458. | |

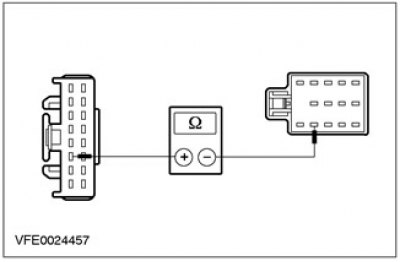

 | 4 Измерьте сопротивление между штырем 6 C452 модуля противоугонной сигнализации / централизованного запирания, электрической цепи 31S-LG8 (черной/оранжевой), со стороны электропроводки, и штырем 5 C458 кнопки аварийной световой сигнализации, электрической цепи 31S-LG8 (черной/оранжевой), со стороны электропроводки. |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| Проверьте кнопку аварийной световой сигнализации Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. Если неисправность не устранена: За дополнительной информацией обратитесь к Разделу 419-01A / 419-01B. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 31S-LG8 (черной/оранжевой) между модулем противоугонной сигнализации / централизованного запирания и кнопкой аварийной световой сигнализации, используя электрические схемы. Проверьте правильность работы системы. | |
PINPOINT-ТЕСТ Z: ОДНА ИЛИ НЕСКОЛЬКО ЛАМП УКАЗАТЕЛЕЙ ПОВОРОТА / АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ НЕ РАБОТАЮТ.
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| Z1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ УКАЗАТЕЛЯ ПОВОРОТА | |
| 1 Задействуйте кнопку аварийной световой сигнализации. | |
| 2 Определите неработающую лампу. | |
| • Не работает одна из ламп левого указателя поворота? | |
| → Да | |
| Боковая лампа указателя поворота, левая сторона, не работает: Перейдите к Z2 | |
| Передняя лампа указателя поворота, левая сторона, не работает: Перейдите к Z4 | |
| Задняя лампа указателя поворота, левая сторона, не работает, только 3-/5-дверные модели: Перейдите к Z6 | |
| Задняя лампа указателя поворота, левая сторона, не работает, только 4-дверные модели и модели "Универсал": Перейдите к Z8 | |
| Контрольная лампа левого указателя поворота не работает: За дополнительной информацией обратитесь к Разделу 413-01. | |
| Передняя лампа и боковая лампа указателя поворота, левая сторона, не работают: Перейдите к Z18 | |
| → Нет | |
| Боковая лампа указателя поворота, правая сторона, не работает: Перейдите к Z10 | |
| Передняя лампа указателя поворота, правая сторона, не работает: Перейдите к Z12 | |
| Задняя лампа указателя поворота, правая сторона, не работает, только 3-/5-дверные модели: Перейдите к Z14 | |
| Задняя лампа указателя поворота, правая сторона, не работает, только 4-дверные модели и модели "Универсал": Перейдите к Z16 | |
| Контрольная лампа правого указателя поворота не работает: За дополнительной информацией обратитесь к Разделу 413-01. | |
| Z2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ БОКОВОЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА, ЛЕВАЯ СТОРОНА | |
| 1 Отсоедините Боковая лампа указателя поворота, левая сторона - C753. | |
| 2 Задействуйте АВАРИЙНУЮ СВЕТОВУЮ СИГНАЛИЗАЦИЮ. | |
 | 3 Измерьте напряжение между штырем 2 C753 боковой лампы указателя поворота, левая сторона, электрической цепи 49S-LG13 (синей/красной), со стороны электропроводки и "массой". |
| • Переменное напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к Z3 | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 49S-LG13 (синей/красной) между соединением S104 и боковой лампой указателя поворота, левая сторона, используя электрические схемы. Проверьте правильность работы системы. | |
| Z3: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ БОКОВОЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА. ЛЕВАЯ СТОРОНА | |
 | 1 Измерьте сопротивление между штырем 1 C753 боковой лампы указателя поворота, левая сторона, электрической цепи 31-LG13 (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| ПРОВЕРЬТЕ боковую лампу указателя поворота, левая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 31-LG13 (черной) между боковой лампой указателя поворота, левая сторона, и соединением S121, используя электрические схемы. Проверьте правильность работы системы. | |
| Z4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕДНЕЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА, ЛЕВАЯ СТОРОНА | |
| 1 Отсоедините Лампа указателя поворота, левая сторона, передняя - C713. | |
| 2 Задействуйте АВАРИЙНУЮ СВЕТОВУЮ СИГНАЛИЗАЦИЮ. | |
 | 3 Измерьте напряжение между штырем 2 C713 передней лампы указателя поворота, левая сторона, электрической цепи 49S-LG11 (синей/оранжевой), со стороны электропроводки и "массой". |
| • Переменное напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к Z5 | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 49S-LG11 (синей/оранжевой) между соединением S104 и передней лампой указателя поворота, левая сторона, используя электрические схемы. Проверьте правильность работы системы. | |
| Z5: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ПЕРЕДНЕЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА, ЛЕВАЯ СТОРОНА | |
 | 1 Измерьте сопротивление между штырем 1 C713 передней лампы указателя поворота, левая сторона, электрической цепи 31-LG11 (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| ПРОВЕРЬТЕ лампу указателя поворота, левая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 31-LG11 (черной) между передней лампой указателя поворота, левая сторона, и соединением S121, используя электрические схемы. Проверьте правильность работы системы. | |
| Z6: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЗАДНЕЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА, ЛЕВАЯ СТОРОНА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Лампа указателя поворота, левая сторона, задняя - C461. | |
| 3 Ведите положение ON. | |
| 4 Задействуйте АВАРИЙНУЮ СВЕТОВУЮ СИГНАЛИЗАЦИЮ. | |
 | 5 Измерьте напряжение между штырем 1 C461 задней лампы указателя поворота, левая сторона, электрической цепи 49S-LG12 (синей), со стороны электропроводки и "массой". |
| • Переменное напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к Z7 | |
| → Нет | |
| УСТРАНИТЕ разрыв(ы) цепей между соединением S3 и задней лампой указателя поворота, левая сторона, используя электрические схемы. Проверьте правильность работы системы. | |
| Z7: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЗАДНЕЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА, ЛЕВАЯ СТОРОНА | |
 | 1 Измерьте сопротивление между штырем 2 C461 задней лампы указателя поворота, левая сторона, электрической цепи 31-LG12 (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| ПРОВЕРЬТЕ заднюю лампу указателя поворота, левая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ разрыв(ы) цепей между задней лампой указателя поворота, левая сторона, и соединением S184, используя электрические схемы. Проверьте правильность работы системы. | |
| Z8: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЗАДНЕГО БЛОКА ФОНАРЕЙ, ЛЕВАЯ СТОРОНА | |
| 1 Отсоедините Блок фонарей, левая сторона, задний - C476 (только 4-дверный вариант) / C474 (только "Универсал"). | |
| 2 Задействуйте АВАРИЙНУЮ СВЕТОВУЮ СИГНАЛИЗАЦИЮ. | |
 | 3 Измерьте напряжение между блоком задних фонарей, левая сторона: - только 4-дверный вариант: штырем 3 C476, электрической цепи 49S-LG12 (синей), со стороны электропроводки и "массой". - только "Универсал": штырем 5 C474, электрической цепи 49S-LG12 (синей), со стороны электропроводки и "массой". |
| • Переменное напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к Z9 | |
| → Нет | |
| УСТРАНИТЕ разрыв(ы) цепей между соединением S3 и блоком задних фонарей, левая сторона, используя электрические схемы. Проверьте правильность работы системы. | |
| Z9: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ БЛОКА ЗАДНИХ ФОНАРЕЙ, ЛЕВАЯ СТОРОНА | |
 | 1 Измерьте сопротивление между блоком задних фонарей, левая сторона: - только 4-дверный вариант: штырем 6 C476, электрической цепи 31-LF23 (черной), со стороны электропроводки и "массой". - только "Универсал": штырем 6 C474, электрической цепи 31-LF23A (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| ПРОВЕРЬТЕ заднюю лампу указателя поворота, левая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ разрыв(ы) цепей между задней лампой указателя поворота, левая сторона, и "массой", используя электрические схемы. Проверьте правильность работы системы. | |
| Z10: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕДНЕЙ БОКОВОЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА, ПРАВАЯ СТОРОНА | |
| 1 Отсоедините Боковая лампа указателя поворота, правая сторона - C754. | |
| 2 Задействуйте АВАРИЙНУЮ СВЕТОВУЮ СИГНАЛИЗАЦИЮ. | |
 | 3 Измерьте напряжение между штырем 2 C754 передней боковой лампы указателя поворота, правая сторона, электрической цепи 49S-LG20 (синей/белой), со стороны электропроводки и "массой". |
| • Переменное напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к Z11 | |
| → Нет | |
| УСТРАНИТЕ разрыв(ы) цепей между соединением S4 и передней боковой лампой указателя поворота, правая сторона, используя электрические схемы. Проверьте правильность работы системы. | |
| Z11: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ БОКОВОЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА, ПРАВАЯ СТОРОНА | |
 | 1 Измерьте сопротивление между штырем 1 C754 боковой лампы указателя поворота, правая сторона, электрической цепи 31-LG20 (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| ПРОВЕРЬТЕ боковую лампу указателя поворота, правая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 31-LG20 (черной) между передней боковой лампой указателя поворота, правая сторона, и соединением S52, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
| Z12: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕДНЕЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА, ПРАВАЯ СТОРОНА | |
| 1 Отсоедините Передняя лампа указателя поворота, правая сторона - C714. | |
| 2 Задействуйте АВАРИЙНУЮ СВЕТОВУЮ СИГНАЛИЗАЦИЮ. | |
 | 3 Измерьте напряжение между штырем 2 C714 передней лампы указателя поворота, правая сторона, электрической цепи 49S-LG18 (синей), со стороны электропроводки и "массой". |
| • Переменное напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к Z13 | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 49S-LG18 (синей) между соединением S4 и передней лампой указателя поворота, правая сторона, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
| Z13: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ПЕРЕДНЕЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА, ПРАВАЯ СТОРОНА | |
 | 1 Измерьте сопротивление между штырем 1 C714 передней лампы указателя поворота, правая сторона, электрической цепи 31-LG18 (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| ПРОВЕРЬТЕ лампу указателя поворота, правая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 31-LG18 (черной) между передней лампой указателя поворота, правая сторона, и соединением S109, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
| Z14: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЗАДНЕЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА, ПРАВАЯ СТОРОНА | |
| 1 Отсоедините Задняя лампа указателя поворота, правая сторона - C462. | |
| 2 Задействуйте АВАРИЙНУЮ СВЕТОВУЮ СИГНАЛИЗАЦИЮ. | |
 | 3 Измерьте напряжение между штырем 1 C462 задней лампы указателя поворота, правая сторона, электрической цепи 49S-LG19 (синей/красной), со стороны электропроводки и "массой". |
| • Переменное напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к Z15 | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 49S-LG19 (синей/красной) между соединением S4 и задней лампой указателя поворота, правая сторона, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
| Z15: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЗАДНЕЙ ЛАМПЫ УКАЗАТЕЛЯ ПОВОРОТА, ПРАВАЯ СТОРОНА | |
 | 1 Измерьте сопротивление между штырем 2 C462 задней лампы указателя поворота, правая сторона, электрической цепи 31-LG19 (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| ПРОВЕРЬТЕ заднюю лампу указателя поворота, правая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ разрыв(ы) цепей между задней лампой указателя поворота, правая сторона, и "массой", используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
| Z16: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ БЛОКА ЗАДНИХ ФОНАРЕЙ, ПРАВАЯ СТОРОНА | |
| 1 Отсоедините Блок фонарей, правая сторона, задний - C477 (только 4-дверный вариант) / C477 (только "Универсал"). | |
| 2 Задействуйте АВАРИЙНУЮ СВЕТОВУЮ СИГНАЛИЗАЦИЮ. | |
 | 3 Измерьте напряжение между блоком задних фонарей, правая сторона: - только 4-дверный вариант: штырем 1 C477, электрической цепи 49S-LG19 (синей/красной), со стороны электропроводки и "массой". - только "Универсал": штырем 5 C475, электрической цепи 49S-LG19 (синей/красной), со стороны электропроводки и "массой". |
| • Переменное напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к Z17 | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 49S-LG19 (синей/красной) между соединением S4 и блоком задних фонарей, правая сторона, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы | |
| Z17: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ БЛОКА ЗАДНИХ ФОНАРЕЙ, ПРАВАЯ СТОРОНА | |
 | 1 Измерьте сопротивление между блоком задних фонарей, правая сторона: - только 4-дверный вариант: штырем 4 C477, электрической цепи 31-LF24 (черной), со стороны электропроводки и "массой". - только "Универсал": штырем 6 C475, электрической цепи 31-LF24A (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| ПРОВЕРЬТЕ заднюю лампу указателя поворота, правая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 31-LF24 (A) (черной) между задней лампой указателя поворота, правая сторона, и "массой", используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
| Z18: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЛАМПЫ ЛЕВОГО УКАЗАТЕЛЯ ПОВОРОТА, ПЕРЕДНЕЙ | |
| 1 Отсоедините Лампа левого указателя поворота, передняя - C713. | |
| 2 Задействуйте ЛЕВЫЙ УКАЗАТЕЛЬ ПОВОРОТА. | |
 | 3 Измерьте напряжение между штырем 2 C713 передней лампы левого указателя поворота, электрической цепи 49S-LG11 (синей/оранжевой), со стороны электропроводки и "массой". |
| • Переменное напряжение регистрируется? | |
| → Да | |
| УСТРАНИТЕ размыкание электрической цепи 31-LG11 (черной) между соединением S121 и "массой", используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание электрической цепи 49S-LG11 (синей/оранжевой) между передней лампой левого указателя поворота и соединением S104, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ AA: ЛАМПЫ УКАЗАТЕЛЕЙ ПОВОРОТА РАБОТАЮТ ИСПРАВНО, НО ОТСУТСТВУЕТ ЗВУКОВОЙ СИГНАЛ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| AA1: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ УКАЗАТЕЛЕЙ ПОВОРОТА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Переключатель указателей поворота - C459. | |
 | 3 Измерьте сопротивление между штырем 5 C459 переключателя указателей поворота, электрической цепи 91-LG43 (черной/белой), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| Перейдите к AA2 | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 91-LG43 (черной/белой) между переключателем указателей поворота и соединением S12, используя электрические схемы. Если необходимо, УСТАНОВИТЕ новый переключатель указателей поворота. ПРОВЕРЬТЕ правильность работы системы. | |
| AA2: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА | |
| 1 Задействуйте АВАРИЙНУЮ СВЕТОВУЮ СИГНАЛИЗАЦИЮ. | |
 | 2 Измерьте напряжение между штырем 4 C459 переключателя указателей поворота, электрической цепи 29S-LG43 (оранжевой/белой), со стороны электропроводки и "массой". |
| • Переменное напряжение аккумулятора регистрируется? | |
| → Да | |
| ПРОВЕРЬТЕ переключатель указателей поворота в соответствии с проверкой элементов: За дополнительной информацией обратитесь к Разделу 417-01. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Перейдите к AA3 | |
| AA3: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ЗВУКОВОГО СИГНАЛА, ИДУЩУЮ ОТ КНОПКИ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ | |
| 1 Отсоедините Кнопка аварийной световой сигнализации - C458. | |
 | 2 Измерьте сопротивление между штырем 4 C459 переключателя указателей поворота, электрической цепи 29S-LG43 (оранжевой/белой), со стороны электропроводки, и штырем 8 C458 кнопки аварийной световой сигнализации, электрической цепи 29S-LG43 (оранжевой/белой), со стороны электропроводки. |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| Проверьте кнопку аварийной световой сигнализации Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 29S-LG43 (оранжевой/белой) между переключателем указателей поворота и кнопкой аварийной световой сигнализации, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
