Снятие
Все автомобили
1. Выверните нижний винт крепления брызговика.
- Толкните брызговик вбок.
2. Выверните нижний болт крепления фары в сборе.
3. Снимите решетку радиатора.
Автомобили, выпущенные до 07/1999 г.

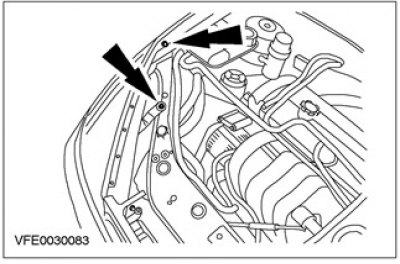

4. Снимите фару в сборе.
- Расстыкуйте электрический разъем фары в сборе.
Оригинал выложен на портале: www.AutoInstruction.ru
Автомобили, выпущенные с 07/1999 г.
5. Снимите фару в сборе.
- Расстыкуйте электрический разъем фары в сборе.
Установка
Автомобили, выпущенные до 07/1999 г.
Примечание: Процедура, применяемая при жалобах на конденсацию влаги на внутренней стороне пластикового рассеивателя фары или растрескивании пластикового рассеивателя фары.
Примечание: Незначительная конденсация влаги на внутренней стороне пластикового рассеивателя фары нормальна. При включении фары влага исчезает. Если фара НЕ ПРОСЫХАЕТ после того, как она включена в течение 15 минут, уточните дату выпуска фары. Если фара выпущена между 01.08.98 и 30.09.98, установите новую крышку фары.
Примечание: При наличии жалобы требуется снять обе фары. Неисправные фары требуется заменить, причем может потребоваться механическая обработка. При установке фары требуется уменьшить количество установочных точек.
1. Если фара в сборе неисправна, установите новую фару в сборе.
2.

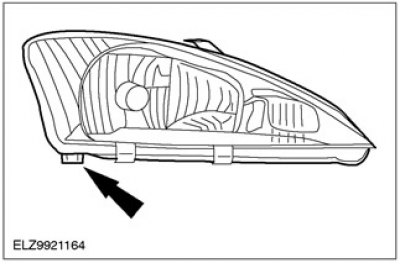

Примечание: Иногда в новой фаре в сборе по-прежнему присутствует направляющая шпилька на пластиковом рассеивателе фары.
Обрежьте направлюящую шпильку вровень с окружающей поверхностью и, если необходимо, удалите заусенцы.
3. Снимите электродвигатель коррекции наклона света фар с неисправной фары в сборе и установите его на новую фару в сборе. За дополнительной информацией обратитесь к главе Электродвигатель коррекции наклона света фар имеющейся в этом разделе.
4.
Примечание: Иногда в кронштейне новой фары в сборе отсутствует отверстие.
НЕ УСТАНАВЛИВАЙТЕ болт крепления.
Все автомобили
5.
Примечание: Установите фару в сборе в требуемое положение, используя установочную шпильку.

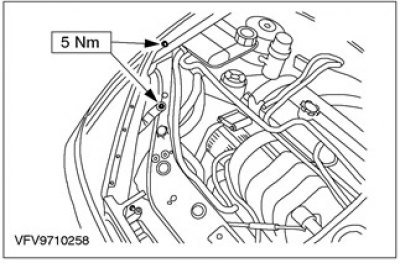

Установите верхние болты крепления фары в сборе.
- Состыкуйте электрический разъем фары в сборе.
6. Установите решетку радиатора.
7.
Примечание: Зафиксируйте фару в сборе в положении установки, используя установочную шпильку.
Установите нижние болты крепления фары в сборе.

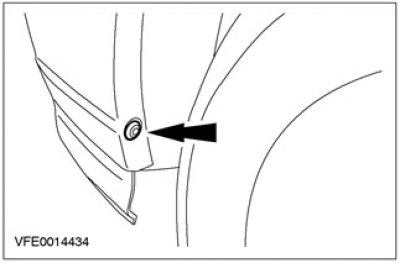

8. Установите нижний винт крепления брызговика крыла.
9. Отрегулируйте фары. За дополнительной информацией обратитесь к главе Регулировка фар имеющейся в этом разделе.
