| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| AW1: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ. | |
| 1 Ведите положение ON. | |
| 2 Установите коробку передач в положение "ЗАДНИЙ ХОД". | |
| 3 Проверьте неработающий фонарь заднего хода. | |
| • Один фонарь заднего хода не работает? | |
| → Да | |
| Левый фонарь заднего хода не работает: Перейдите к AW2 | |
| Правый фонарь заднего хода не работает: Перейдите к AW4 | |
| → Нет | |
| Оба фонаря заднего хода не работают, механическая коробка передач: Перейдите к AW6 | |
| Оба фонаря заднего хода не работают, автоматическая коробка передач: Перейдите к AW11 | |
| AW2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ БЛОКА ЗАДНИХ ФОНАРЕЙ, ЛЕВАЯ СТОРОНА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Блок задних фонарей, левая сторона - C476. | |
| 3 Ведите положение ON. | |
| 4 Установите коробку передач в положение "ЗАДНИЙ ХОД". | |
 | 5 Измерьте напряжение между штырем 4 C476 блока задних фонарей, левая сторона, электрической цепи 15S-LG9A (зеленой/черной), со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AW3 | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 15S-LG9A (зеленой/черной) между соединением S211 и блоком задних фонарей, левая сторона, используя электрические схемы. Проверьте правильность работы системы. | |
| AW3: ПРОВЕРЬТЕ СОЕДИНЕНИЕ С "МАССОЙ" БЛОКА ЗАДНИХ ФОНАРЕЙ, ЛЕВАЯ СТОРОНА | |
| 1 Введите положение OFF. | |
 | 2 Измерьте сопротивление между штырем 6 C476 блока задних фонарей, левая сторона, электрической цепи 31-LF23 (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| ПРОВЕРЬТЕ блок задних фонарей, левая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 31-LF23 (черной) между блоком задних фонарей, левая сторона, и "массой" G46, используя электрические схемы. Проверьте правильность работы системы. | |
| AW4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ БЛОКА ЗАДНИХ ФОНАРЕЙ, ПРАВАЯ СТОРОНА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Блок задних фонарей, правая сторона - C477. | |
| 3 Ведите положение ON. | |
| 4 Установите коробку передач в положение "ЗАДНИЙ ХОД". | |
 | 5 Измерьте напряжение между штырем 5 C477 блока задних фонарей, правая сторона, электрической цепи 15S-LG16 (зеленой/оранжевой), со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AW5 | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 15S-LG16 (зеленой/оранжевой) между соединением S211 и блоком задних фонарей, правая сторона, используя электрические схемы. Проверьте правильность работы системы. | |
| AW5: ПРОВЕРЬТЕ СОЕДИНЕНИЕ С "МАССОЙ" БЛОКА ЗАДНИХ ФОНАРЕЙ, ПРАВАЯ СТОРОНА | |
| 1 Введите положение OFF. | |
 | 2 Измерьте сопротивление между штырем 4 C477 блока задних фонарей, правая сторона, электрической цепи 31-LF24 (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| ПРОВЕРЬТЕ блок задних фонарей, правая сторона. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 31-LF24 (черной) между блоком задних фонарей, правая сторона и "массой" G47 (до 01/2000) или G46 (с 01/2000), используя электрические схемы. Проверьте правильность работы системы. | |
| AW6: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53 | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Плавкий предохранитель F53. | |
| 3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53 (10 A) | |
| • Плавкий предохранитель исправен? | |
| → Да | |
| Перейдите к AW7 | |
| → Нет | |
| Установите новый плавкий предохранитель F53 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы. | |
| AW7: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F53 | |
| 1 Подсоедините Плавкий предохранитель F53 (CJB). | |
| 2 Ведите положение ON. | |
| 3 Измерьте напряжение между плавким предохранителем F53 (CJB) и "массой". | |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AW8 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание плавкого предохранителя F53 при помощи электрических схем. Проверьте правильность работы системы. | |
| AW8: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Переключатель положения парковки/нейтрального положения - C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие). | |

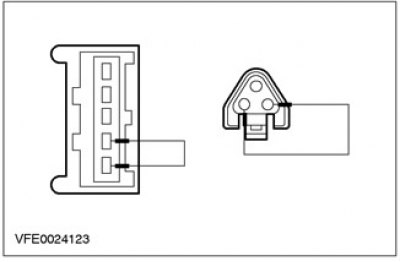

 | 3 Подсоедините соединительный провод к разъему C862 (Endura-DI/MTX-механическая коробка передач)/ C864 (все прочие), переключателя положения парковки/нейтрального положения между штырем 2, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки, и штырем 1, электрической цепи 15S-LG3 (зеленой/желтой), со стороны электропроводки. |
| 4 Ведите положение ON. | |
| 5 Проверьте фонари заднего хода. | |
| • Фонари заднего хода горят? | |
| → Да | |
| Перейдите к AW9 | |
| → Нет | |
| ПРОВЕРЬТЕ переключатель положения парковки/нейтрального положения. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| AW9: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | |

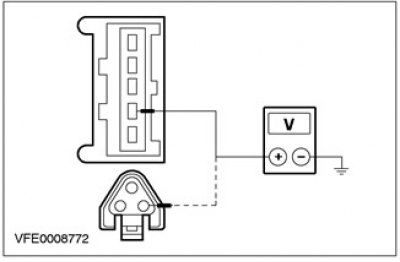

 | 1 Измерьте напряжение между штырем 2 C862 (Endura-DI/MTX-механическая коробка передач)/ C864 (все прочие) переключателя положения парковки/нейтрального положения, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| До 01/2000: УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и соединением S211, используя электрические схемы. Проверьте правильность работы системы. | |
| С 01/2000: Перейдите к AW10 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание переключателя положения парковки/нейтрального положения, используя электрические схемы. Проверьте правильность работы системы. | |
| AW10: ПРОВЕРЬТЕ СОЕДИНЕНИЕ С "МАССОЙ" БЛОКА ЗАДНИХ ФОНАРЕЙ, ЛЕВАЯ СТОРОНА | |
| 1 Отсоедините Блок задних фонарей, левая сторона - C476. | |
 | 2 Измерьте сопротивление между штырем 6 C476 блока задних фонарей, левая сторона, электрической цепи 31-LF23 (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и соединением S211, используя электрические схемы. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 31-LF23 (черной) между соединением S184 и "массой" G46, используя электрические схемы. Проверьте правильность работы системы. | |
| AW11: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39 | |
| 1 Введите положение OFF. | |
| 2 ПРОВЕРЬТЕ Плавкий предохранитель F39 (CJB). | |
| 3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39 (10 A) | |
| • Плавкий предохранитель исправен? | |
| → Да | |
| Перейдите к AW12 | |
| → Нет | |
| Установите новый плавкий предохранитель F39 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы. | |
| AW12: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ | |
| 1 Подсоедините Плавкий предохранитель F39 (CJB). | |
| 2 Отсоедините Датчик диапазона коробки передач - C438. | |
| 3 Ведите положение ON. | |
 | 4 Измерьте напряжение между штырем 1 C438 датчика диапазона коробки передач, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AW13 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание датчика диапазона коробки передач, используя электрические схемы. Проверьте правильность работы системы. | |
| AW13: ПРОВЕРЬТЕ ДАТЧИК ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Датчик диапазона коробки передач - C438. | |
 | 3 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки. |
| 4 Ведите положение ON. | |
| 5 Проверьте фонари заднего хода. | |
| • Фонари заднего хода горят? | |
| → Да | |
| ПРОВЕРЬТЕ датчик диапазона коробки передач. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| Перейдите к AW14 | |
| AW14: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F39 | |
| 1 Введите положение OFF. | |
 | 2 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач, между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки. |
| 3 Ведите положение ON. | |
| 4 Измерьте напряжение между плавким предохранителем F39 и "массой". | |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| До 01/2000: УСТРАНИТЕ размыкание электрической цепи(ей) между плавким предохранителем F39 и соединением S211, используя электрические схемы. Проверьте правильность работы системы. | |
| С 01/2000: Перейдите к AW15 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание плавкого предохранителя F39 при помощи электрических схем. Проверьте правильность работы системы. Если необходимо, УСТАНОВИТЕ новую CJB. | |
| AW15: ПРОВЕРЬТЕ СОЕДИНЕНИЕ С "МАССОЙ" БЛОКА ЗАДНИХ ФОНАРЕЙ, ЛЕВАЯ СТОРОНА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Блок задних фонарей, левая сторона - C476. | |
 | 3 Измерьте сопротивление между штырем 6 C476 блока задних фонарей, левая сторона, электрической цепи 31-LF23 (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| УСТРАНИТЕ размыкание электрической цепи(ей) между плавким предохранителем F39 и соединением S211, используя электрические схемы. Проверьте правильность работы системы. Если необходимо, УСТАНОВИТЕ новую CJB. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи 31-LF23 (черной) между соединением S184 и "массой" G46, используя электрические схемы. Проверьте правильность работы системы. | |
PINPOINT-ТЕСТ AX: ФОНАРЬ ЗАДНЕГО ХОДА НЕ РАБОТАЕТ, ТОЛЬКО 3/5-ДВЕРНЫЕ МОДЕЛИ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| AX1: ОПРЕДЕЛИТЕ ТИП КОРОБКИ ПЕРЕДАЧ АВТОМОБИЛЯ | |
| 1 Определите тип коробки передач автомобиля. | |
| • Автомобиль оснащен механической коробкой передач? | |
| → Да | |
| Перейдите к AX2 | |
| → Нет | |
| Перейдите к AX7 | |
| AX2: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53 | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Плавкий предохранитель F53 (CJB). | |
| 3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53 (10 A) | |
| • Плавкий предохранитель исправен? | |
| → Да | |
| Перейдите к AX3 | |
| → Нет | |
| Установите новый плавкий предохранитель F53 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы. | |
| AX3: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F53 | |
| 1 Подсоедините Плавкий предохранитель F53 CJB. | |
| 2 Ведите положение ON. | |
| 3 Измерьте напряжение между плавким предохранителем F53 (CJB) и "массой". | |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AX4 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание плавкого предохранителя F53 при помощи электрических схем. Проверьте правильность работы системы. | |
| AX4: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Переключатель положения парковки/нейтрального положения - C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие). | |
 | 3 Подсоедините соединительный провод к разъему C862 (Endura-DI/MTX-механическая коробка передач)/ C864 (все прочие) переключателя положения парковки/нейтрального положения, между штырем 2, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки и штырем 1, электрической цепи 15S-LG3 (зеленой/желтой), со стороны электропроводки. |
| 4 Ведите положение ON. | |
| 5 Проверьте фонарь заднего хода. | |
| • Фонарь заднего хода горит? | |
| → Да | |
| Перейдите к AX5 | |
| → Нет | |
| ПРОВЕРЬТЕ переключатель положения парковки/нейтрального положения. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| AX5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | |

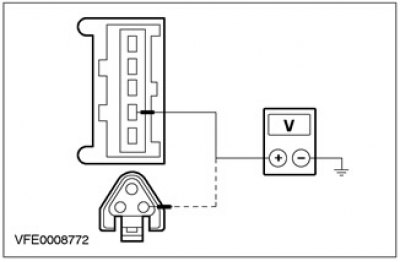

 | 1 Измерьте напряжение между штырем 2 C862 (Endura-DI/MTX-механическая коробка передач)/ C864 (все прочие) переключателя положения парковки/нейтрального положения, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AX6 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание переключателя положения парковки/нейтрального положения, используя электрические схемы. Проверьте правильность работы системы. | |
| AX6: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ФОНАРЯ ЗАДНЕГО ХОДА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Фонарь заднего хода - C430 (до 09/1999) / C429 (с 09/1999). | |
 | 3 Измерьте сопротивление между фонарем заднего хода: - LHD: Правая сторона, штырем 2 C430 (до 09/1999) / C429 (с 09/1999), электрической цепи 31-LG16 (черной), со стороны электропроводки и "массой". - RHD: Левая сторона, штырем 2 C430 (до 09/1999) / C429 (с 09/1999), электрической цепи 31-LG9 (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и фонарем заднего хода, используя электрические схемы. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи(ей) между фонарем заднего хода и "массой" G46, используя электрические схемы. Проверьте правильность работы системы. | |
| AX7: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39 | |
| 1 Введите положение OFF. | |
| 2 ПРОВЕРЬТЕ Плавкий предохранитель F39 (CJB). | |
| 3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39 (10 A) | |
| • Плавкий предохранитель исправен? | |
| → Да | |
| Перейдите к AX8 | |
| → Нет | |
| Установите новый плавкий предохранитель F39 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы. | |
| AX8: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ | |
| 1 Подсоедините Плавкий предохранитель F39 (CJB). | |
| 2 Отсоедините Датчик диапазона коробки передач - C438. | |
| 3 Ведите положение ON. | |
 | 4 Измерьте напряжение между штырем 1 C438 датчика диапазона коробки передач, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AX9 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание датчика диапазона коробки передач, используя электрические схемы. Проверьте правильность работы системы. | |
| AX9: ПРОВЕРЬТЕ ДАТЧИК ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ | |
| 1 Введите положение OFF. | |
 | 2 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки. |
| 3 Ведите положение ON. | |
| 4 Проверьте фонарь заднего хода. | |
| • Фонарь заднего хода горит? | |
| → Да | |
| ПРОВЕРЬТЕ датчик диапазона коробки передач. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| Перейдите к AX10 | |
| AX10: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F39 | |
| 1 Введите положение OFF. | |
 | 2 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач, между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки. |
| 3 Ведите положение ON. | |
| 4 Измерьте напряжение между плавким предохранителем F39 и "массой". | |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AX11 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание плавкого предохранителя F39 при помощи электрических схем. Проверьте правильность работы системы. Если необходимо, УСТАНОВИТЕ новую CJB. | |
| AX11: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ФОНАРЯ ЗАДНЕГО ХОДА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Фонарь заднего хода - C430 (до 09/1999) / C429 (с 09/1999). | |
 | 3 Измерьте сопротивление между фонарем заднего хода: - LHD: Правая сторона, штырем 2 C430 (до 09/1999) / C429 (с 09/1999), электрической цепи 31-LG16 (черной), со стороны электропроводки, и "массой". - RHD: Левая сторона, штырем 2 C430 (до 09/1999) / C429 (с 09/1999), электрической цепи 31-LG9 (черной), со стороны электропроводки, и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и фонарем заднего хода, используя электрические схемы. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи(ей) между фонарем заднего хода и "массой" G46, используя электрические схемы. Проверьте правильность работы системы. | |
PINPOINT-ТЕСТ AY: ФОНАРЬ ЗАДНЕГО ХОДА НЕ РАБОТАЕТ, ТОЛЬКО МОДЕЛИ "УНИВЕРСАЛ"
(Источник доступен на веб-сайте: AutoInstruction.ru)
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| AY1: ОПРЕДЕЛИТЕ ТИП КОРОБКИ ПЕРЕДАЧ АВТОМОБИЛЯ | |
| 1 Определите тип коробки передач автомобиля. | |
| • Автомобиль оснащен механической коробкой передач? | |
| → Да | |
| Перейдите к AY2 | |
| → Нет | |
| Перейдите к AY7 | |
| AY2: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53 | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Плавкий предохранитель F53 (CJB). | |
| 3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F53 (10 A) | |
| • Плавкий предохранитель исправен? | |
| → Да | |
| Перейдите к AY3 | |
| → Нет | |
| Установите новый плавкий предохранитель F53 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы. | |
| AY3: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F53 | |
| 1 Подсоедините Плавкий предохранитель F53 CJB. | |
| 2 Ведите положение ON. | |
| 3 Измерьте напряжение между плавким предохранителем F53 (CJB) и "массой". | |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AY4 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание плавкого предохранителя F53 при помощи электрических схем. Проверьте правильность работы системы. | |
| AY4: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Переключатель положения парковки/нейтрального положения - C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие). | |
 | 3 Подсоедините соединительный провод к разъему C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие) переключателя положения парковки/нейтрального положения между штырем 2, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки, и штырем 1, электрической цепи 15S-LG3 (зеленой/желтой), со стороны электропроводки. |
| 4 Ведите положение ON. | |
| 5 Проверьте фонарь заднего хода. | |
| • Фонарь заднего хода горит? | |
| → Да | |
| Перейдите к AY5 | |
| → Нет | |
| ПРОВЕРЬТЕ переключатель положения парковки/нейтрального положения. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| AY5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | |
 | 1 Измерьте напряжение между штырем 2 C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие) переключателя положения парковки/нейтрального положения, электрической цепи 15-LG28 (зеленой/белой), со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AY6 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание переключателя положения парковки/нейтрального положения, используя электрические схемы. Проверьте правильность работы системы. | |
| AY6: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ФОНАРЯ ЗАДНЕГО ХОДА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Блок задних фонарей - C474 (LHD) / C475 (RHD). | |
 | 3 Измерьте сопротивление между фонарем заднего хода: - LHD: Правая сторона, штырем 6 C475, электрической цепи 31-LF24A (черной), со стороны электропроводки и "массой". - RHD: Левая сторона, штырем 6 C474, электрической цепи 31-LF23A (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и фонарем заднего хода, используя электрические схемы. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи(ей) между фонарем заднего хода и "массой" G47 (LHD, до 01/2000) / G46 (все прочие), используя электрические схемы. Проверьте правильность работы системы. | |
| AY7: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39 | |
| 1 Введите положение OFF. | |
| 2 ПРОВЕРЬТЕ Плавкий предохранитель F39 (CJB). | |
| 3 ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F39 (10 A) | |
| • Плавкий предохранитель исправен? | |
| → Да | |
| Перейдите к AY8 | |
| → Нет | |
| Установите новый плавкий предохранитель F39 (10 A). Если плавкий предохранитель перегорает снова, ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и УСТРАНИТЕ короткое замыкание, используя схемы электрических соединений. Проверьте правильность работы системы. | |
| AY8: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ | |
| 1 Подсоедините Плавкий предохранитель F39 (CJB). | |
| 2 Отсоедините Датчик диапазона коробки передач - C438. | |
| 3 Ведите положение ON. | |
 | 4 Измерьте напряжение между штырем 1 C438 датчика диапазона коробки передач, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки и "массой". |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AY9 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание датчика диапазона коробки передач, используя электрические схемы. Проверьте правильность работы системы. | |
| AY9: ПРОВЕРЬТЕ ДАТЧИК ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ | |
| 1 Введите положение OFF. | |
 | 2 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки. |
| 3 Ведите положение ON. | |
| 4 Проверьте фонарь заднего хода. | |
| • Фонарь заднего хода горит? | |
| → Да | |
| ПРОВЕРЬТЕ датчик диапазона коробки передач. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| Перейдите к AY10 | |
| AY10: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ F39 | |
| 1 Введите положение OFF. | |
 | 2 Подсоедините соединительный провод к разъему C438 датчика диапазона коробки передач между штырем 1, электрической цепи 15-TA18 (зеленой/оранжевой), со стороны электропроводки, и штырем 4, электрической цепи 15S-TA38 (зеленой/синей), со стороны электропроводки. |
| 3 Измерьте напряжение между плавким предохранителем F39 и "массой". | |
| 4 Ведите положение ON. | |
| • Напряжение аккумулятора регистрируется? | |
| → Да | |
| Перейдите к AY11 | |
| → Нет | |
| ВОССТАНОВИТЕ электропитание плавкого предохранителя F39 при помощи электрических схем. Проверьте правильность работы системы. Если необходимо, УСТАНОВИТЕ новую CJB. | |
| AY11: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ФОНАРЯ ЗАДНЕГО ХОДА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Блок задних фонарей - C474 (LHD) / C475 (RHD). | |
 | 3 Измерьте сопротивление между фонарем заднего хода: - LHD: Правая сторона, штырем 6 C475, электрической цепи 31-LF24A (черной), со стороны электропроводки и "массой". - RHD: Левая сторона, штырем 6 C474, электрической цепи 31-LF23A (черной), со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| УСТРАНИТЕ размыкание электрической цепи(ей) между переключателем положения парковки/нейтрального положения и блоком задних фонарей, используя электрические схемы. Проверьте правильность работы системы. | |
| → Нет | |
| УСТРАНИТЕ размыкание электрической цепи(ей) между фонарем заднего хода и "массой" G47 (LHD, до 01/2000) / G46 (все прочие), используя электрические схемы. Проверьте правильность работы системы. | |
PINPOINT-ТЕСТ AZ: ФОНАРЬ(И) ЗАДНЕГО ХОДА ГОРЯТ ПОСТОЯННО
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| AZ1: ОПРЕДЕЛИТЕ ТИП КОРОБКИ ПЕРЕДАЧ АВТОМОБИЛЯ | |
| 1 Определите тип коробки передач автомобиля. | |
| • В комплектацию автомобиля входит автоматическая коробка передач? | |
| → Да | |
| Перейдите к AZ2 | |
| → Нет | |
| Перейдите к AZ6 | |
| AZ2: ОПРЕДЕЛИТЕ НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА ИСТОЧНИК ПИТАНИЯ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Плавкий предохранитель F39 (CJB). | |
| 3 Ведите положение ON. | |
| 4 Проверьте фонарь(и) заднего хода. | |
| • Фонарь(и) заднего хода горят? | |
| → Да | |
| Только Япония: Перейдите к AZ3 | |
| Все остальные: УСТРАНИТЕ короткое замыкание на источник питания электрической цепи(ей), соединенных с плавким предохранителем F39, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Перейдите к AZ4 | |
| AZ3: ПРОВЕРЬТЕ МОДУЛЬ ЦЕНТРАЛЬНОГО ТАЙМЕРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА ИСТОЧНИК ПИТАНИЯ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Модуль центрального таймера (CTM) - C1000. | |
| 3 Ведите положение ON. | |
| 4 Проверьте фонарь(и) заднего хода. | |
| • Фонарь(и) заднего хода горят? | |
| → Да | |
| УСТРАНИТЕ короткое замыкание на источник питания электрической цепи(ей), соединенных с соединением S13, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Проверьте модуль CTM. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
| AZ4: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ ДАТЧИКА ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ | |
| 1 Введите положение OFF. | |
| 2 Подсоедините Плавкий предохранитель F39 (CJB). | |
| 3 Отсоедините Датчик диапазона коробки передач - C438. | |
| 4 Ведите положение ON. | |
| 5 Проверьте фонарь(и) заднего хода. | |
| • Фонарь(и) заднего хода горят? | |
| → Да | |
| Перейдите к AZ5 | |
| → Нет | |
| ПРОВЕРЬТЕ датчик диапазона коробки передач. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
| AZ5: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ МОДУЛЯ УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ (PCM) | |
| 1 Введите положение OFF. | |
| 2 Отсоедините PCM - C415. | |
| 3 Ведите положение ON. | |
| 4 Проверьте фонарь(и) заднего хода. | |
| • Фонарь(и) заднего хода горят? | |
| → Да | |
| УСТРАНИТЕ короткое замыкание на источник питания электрической цепи(ей), соединенных с соединением S75, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ПРОВЕРЬТЕ PCM. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
| AZ6: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПАРКОВКИ/НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Переключатель положения парковки/нейтрального положения - C862 (Endura-DI/MTX-механическая коробка передач)/C864 (все прочие). | |
| 3 Ведите положение ON. | |
| 4 Проверьте фонарь(и) заднего хода. | |
| • Фонарь(и) заднего хода горят? | |
| → Да | |
| Только Япония: Перейдите к AZ7 | |
| Все остальные: УСТРАНИТЕ короткое замыкание на источник питания электрической цепи(ей), соединенных с переключателем положения парковки/нейтрального положения, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ПРОВЕРЬТЕ переключатель положения парковки/нейтрального положения. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
| AZ7: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ МОДУЛЯ ЦЕНТРАЛЬНОГО ТАЙМЕРА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Модуль центрального таймера (CTM) - C1000. | |
| 3 Ведите положение ON. | |
| 4 Проверьте фонарь(и) заднего хода. | |
| • Фонарь(и) заднего хода горят? | |
| → Да | |
| УСТРАНИТЕ короткое замыкание на источник питания электрической цепи(ей), соединенных с соединением S13, используя электрические схемы. ПРОВЕРЬТЕ правильность работы системы. Если необходимо, УСТАНОВИТЕ новую CJB. | |
| → Нет | |
| ПРОВЕРЬТЕ CTM. Если необходимо, УСТАНОВИТЕ новый элемент. ПРОВЕРЬТЕ правильность работы системы. | |
