Извлечение
1. Отсоединить провод аккумулятора со знаком минус.
2. Слить жидкость с системы охлаждения.

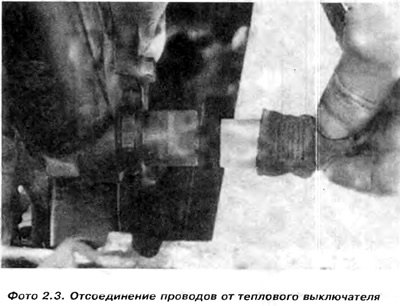

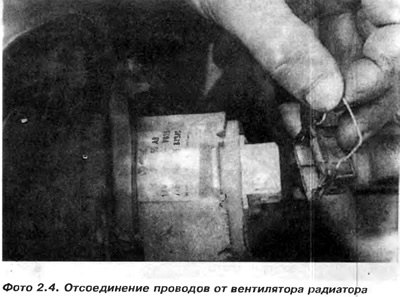

3. Отсоединить электрический провод от теплового выключателя и от мотора вентилятора радиатора (фото 2.3 и 2.4) и отсоединить верхний патрубок от радиатора (фото 2.5).

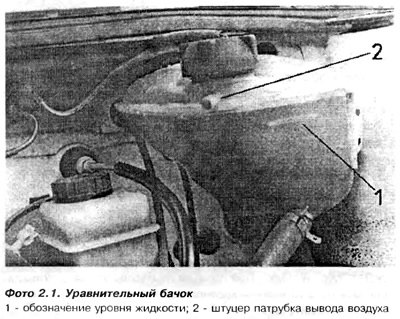

5. Отсоединить патрубок отвода воздуха от штуцера 2 выравнивающего бачка (фото 2.1).

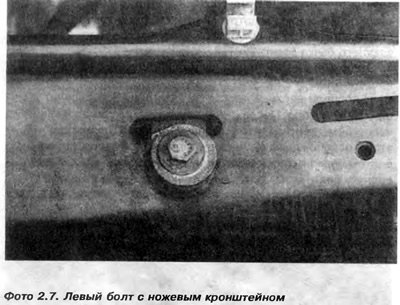

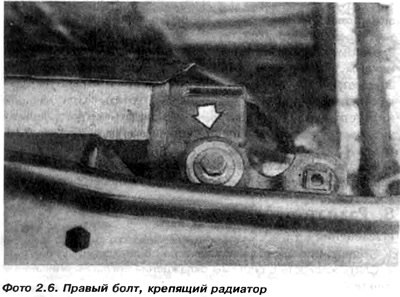

6. Отвернуть два болта, крепящих радиатор к передней зоне (фото 2.6, 2.7 и 2.8).
Болт посреди верхней плоскости передней зоны крепит кронштейн радиатора. После отворачивания этого болта кронштейн извлекаем, двигая вверх. Правая сторона радиатора после этого освобождается. Левая сторона радиатора привинчена болтом через резиново-металлическую втулку. Достаточно вывернуть болт, чтобы освободить также и левую сторону.
7. Снять пластиковый кожух радиатора 4 (см. рис. 11.1).
8. Вывернуть четыре крепящих болта, левую и правую направляющие воздуха 1 и 6 (рис. 2.2) с боков радиатора.
Рис. 2.2. Система охлаждения - двигатели 1,1 и 1,3 л: 1 - левое прикрытие; 2 - болт, крепящий радиатор; 2а - постоянный крепящий кронштейн; 3 - прижимной поясок; 4 - патрубок головки/радиатора; 5 - радиатор; 5а - крепящий болт; 5б - вынимаемый кронштейн, 6 - правое прикрытие. 7 лопасти вентилятора 8 - мотор вентилятора, 9 - прикрытие вентилятора; 9а - крепление проводов, питающих вентилятор; 10 - патрубок уравнительного бачка/патрубок печки; 11 - тепловой выключатель радиатора; 12 - уравнительный бачок. 13 - патрубок уравнительного бачка/радиатора; 14 - пробка; 15 - выводной штуцер.
9. Извлечь радиатор из камеры двигателя, обращая внимание, чтобы его не повредить (фото 2.9). Если будет необходимо, можно отвернуть четыре верхних болта, крепящие переднюю часть к крыльям, и отогнуть слегка эту часть.

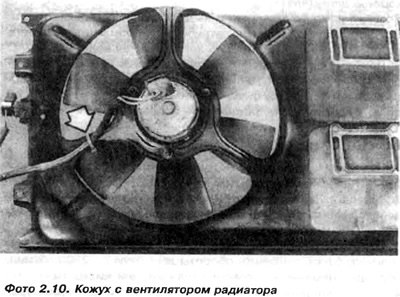

10. Вывернуть шурупы и снять кожух вместе с вентилятором с радиатора (фото 2.10).
11. Ремонт радиатора невозможен без специального оборудования, хотя мелкие подтеки можно герметизировать с помощью герметизирующего препарата.
12. Очистить трубки радиатора от насекомых и мелких листьев мягкой щеткой или водой из шланга. Затем промыть радиатор в обратном направлении согласно описания пункта 5. Заменить шланги и зажимные бандажи, если они повреждены или надорваны.
Монтаж радиатора

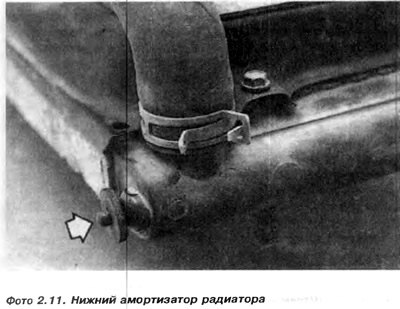

13. Монтаж производится в последовательности, обратной извлечению. При монтаже необходимо заменять резину амортизаторов на нижних болтах, фиксирующих радиатор (фото 2.11). Фиксирующие болты радиатора необходимо вставить в соответствующие им отверстия в поперечной балке.
14. Центральный кронштейн вставить в гнездо радиатора (фото 2.8) и дожать. Вставить и завинтить второй болт, крепящий радиатор (фото 2.6).
15. Наполнить систему охлаждения жидкостью.
16. Подсоединить провода мотора вентилятора радиатора и закрепить их на ребре 9А (рис. 2.2) кожуха вентилятора.
