Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Частично слейте охлаждающую жидкость через нижний шланг радиатора и снимите шланг.

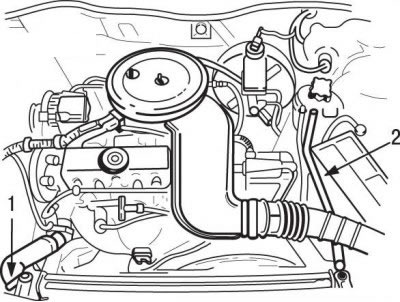

Рис. 4.14. Отсоединение шлангов от расширительного бачка (1) и верхнего патрубка радиатора (2)
3. Отсоедините шланг от расширительного бачка (рис. 4.14).
4. Отсоедините верхний шланг радиатора.
5. Отсоедините провода от:
- вентилятора радиатора с электрическим приводом;
- датчика температуры охлаждающей жидкости.
Статья перепечатана отсюда (Autoinstruction.ru)
6. Выверните болты крепления радиатора к кронштейнам.
7. Снимите радиатор.
8. Снимите кожух вентилятора с вентилятором.
Внимание! Радиатор остается наполовину заполненным охлаждающей жидкостью.
Установка
1. Установите вентилятор с кожухом к радиатору.
2. Установите радиатор и закрепите его болтами.
3. Подсоедините провода к:
- вентилятору радиатора с электрическим приводом;
- датчику температуры охлаждающей жидкости.
4. Подсоедините нижний шланг радиатора.
5. Подсоедините шланг к расширительному бачку.
6. Залейте охлаждающую жидкость в систему охлаждения.
Внимание! При заливке охлаждающей жидкости удалите из нее воздух через соединение верхнего шланга. Держите верхний шланг рукой, до тех пор, пока уровень жидкости в радиаторе не достигнет верхнего шланга.
7. Подсоедините верхний шланг радиатора.
8. Долейте охлаждающую жидкость в расширительный бачок до метки.
Моменты затяжки
Гайки крепления патрубков теплообменника охлаждения трансмиссионной жидкости — 20 Н·м
Болты крепления корпуса термостата — 10 Н·м
Болты крепления водяного насоса — 8 Н·м
