Снятие
Рис. 4.8. Элементы системы охлаждения: 1 – кронштейн радиатора; 2 – прокладка; 3 – винт; 4 – резиновая подушка; 5 – радиатор в сборе; 6 – резиновая подушка; 7 – вентилятор с электрическим приводом; 8 – хомут; 9 – верхний шланг радиатора; 10 – шланг; 11 – хомут; 12 – корпус термостата; 13 – уплотнительное кольцо; 14 – кронштейн; 15 – хомут; 16 – хомут; 17 – хомут; 18 – хомут; 19 – шланг; 20 – хомут; 21 – винт; 22 – шланг; 23 – шланг; 24 – шланг; 25 – патрубок; 26 – хомут; 27 – шланг; 28 – нижний шланг радиатора; 29 – винт; 30 – винт; 31 – кожух вентилятора; 32 – расширительный бачок; 33 – пробка бачка; 34 – винт; 35 – шланг; 36 – хомут
1. Через нижний шланг слейте охлаждающую жидкость из радиатора (рис. 4.8).
2. Снимите верхний шланг.
3. Выверните три болта крепления корпуса термостата.

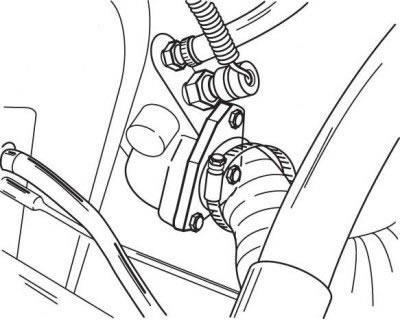

Рис. 4.9. Снятие термостата
4. Снимите термостат (рис. 4.9). Очистите уплотнительные поверхности на головке и корпусе термостата.
Установка
1. Установите термостат.
2. Установите корпус термостата с новым уплотнительным кольцом и закрепите болтами, затянув их моментом 10 Н·м.
3. Подсоедините шланги системы охлаждения.
4. Залейте охлаждающую жидкость в систему охлаждения.
