Снятие
1. Через нижний шланг слейте охлаждающую жидкость из радиатора.
2. Снимите передний кожух зубчатого ремня.
3. Снимите зубчатый ремень.
4. Снимите нижний задний кожух зубчатого ремня.
5. Снимите водяной насос. Очистите привалочные поверхности водяного насоса и блока цилиндров.
Установка

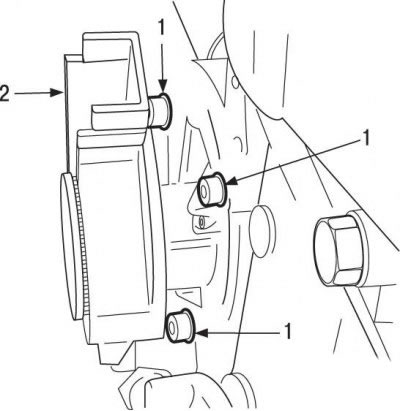

Рис. 4.11. Расположение болтов (1) крепления водяного насоса (2)
1. Установите водяной насос и закрепите болтами, затянув их моментом 8 Н·м (рис. 4.11).

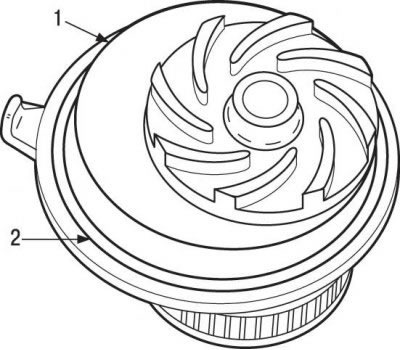

Рис. 4.12. Расположение уплотнительного кольца (1) водяного насоса (2)
Нанесите густую смазку на привалочные поверхности и на новое уплотнительное кольцо (рис. 4.12).
(Первоисточник расположен на портале Autoinstruction.ru)
2. Установите нижний задний кожух зубчатого ремня.
3. Установите зубчатый ремень.
4. Установите передний кожух зубчатого ремня.
5. Залейте охлаждающую жидкость в систему охлаждения.
