2. Вынуть пластиковую защиту радиатора.
3. Отвернуть и снять нижний пластиковый соединитель 8, см. рис. 11.1, который крепится на девяти шурупах с шестигранными головками. Шурупы одновременно крепят нижнюю пластину 6, защищающую переднюю часть, к крыльям и к кронштейну передней части 1 (фото 11.6).
Рис. 11.1. Элементы передней части: 1 - передний пояс (часть); 2 - окуляр фары; 3 - шуруп; 4 - защита радиатора; 5 - нижний элемент защиты радиатора; 6 - защита переднего пояса; 7 - декоративная решетка защиты переднего пояса; 8 - соединитель; 9 и 10 - шурупы.
4. Чтобы снять нижнюю пластину 6, защищающую переднюю часть, вместе с пластиковой декоративной решеткой 7, необходимо отвернуть дополнительно три болта, крепящих верхнюю грань защитной пластины. На центральном болте находится пластиковый зацеп, который необходимо отцепить таким же образом, как и при разборке пластиковой защиты радиатора. Этот зацеп крепит защитную ппастину к центральному кронштейну передней части.

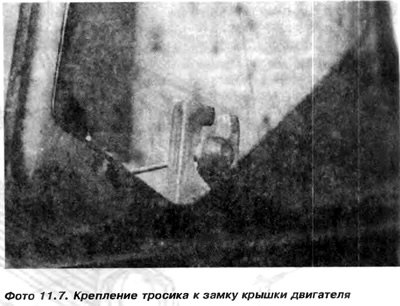

5. После извлечения соединителя 8 и нижней защитной пластины 6 отцепить тросик от рычага крышки двигателя (фото 11.7).
6. Отсоединить соединители фар и звукового сигнала.
7. Отстегнуть тросик замка крышки двигателя и провода си гнала от передней части. Там имеются два пластиковых зацепа.
8. Отвернуть и вынуть центральный кронштейн радиатора (фото 2.7), затем вывернуть болт с правого амортизатора радиатора (фото 2.6).

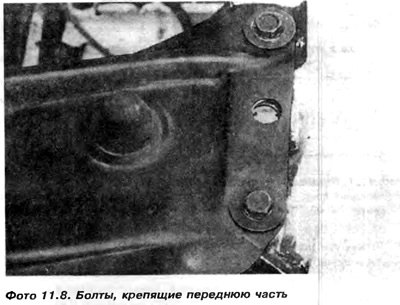

9. Отвернуть по четыре болта с каждой стороны, крепящих переднюю часть (фото 11.8), и снять ее вместе с фарами и звуковым сигналом.
