Для выполнения этой операции внутренняя панель и соответствующие угольники для соединения переднего лонжерона с поперечиной заменяются вместе с передним лонжероном.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Отсоедините все электронные блоки.
3. Снимите колесо (колеса).
4. Снимите щит нижней защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
5. Снимите передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
6. Снимите радиатор.
СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.
7. Снимите охладитель рабочей жидкости гидроусилителя рулевого управления.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).
8. Снимите фару.
ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.
9. Освободите жгут проводов фары и отведите его в сторону.
10. Снимите брызговик моторного отсека.
11. Снимите подкрылок передней колесной арки.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.
12. Левая сторона: Снимите левый кронштейн бампера.
13. Левая сторона: Снимите электронный блок управления двигателем (ECM).
14. Левая сторона: Снимите площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.
15. Левая сторона: Снимите воздушный фильтр.
16. Левая сторона: Снимите воздушный патрубок.
17. Левая сторона: Снимите звуковой сигнал.
СИСТЕМА БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Звуковой сигнал.
18. Правая сторона: Снимите правый кронштейн бампера.
19. Правая сторона: Снимите бачок омывателя ветрового стекла.
СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.
20. Правая сторона: Снимите генератор.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - KV6.
21. Правая сторона: Снимите насос гидроусилителя.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Насос рулевого гидроусилителя (модели с двигателем KV6).
Ремонтные работы

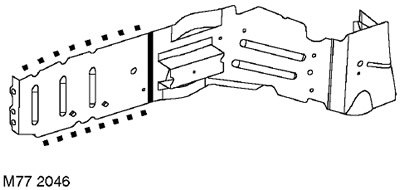

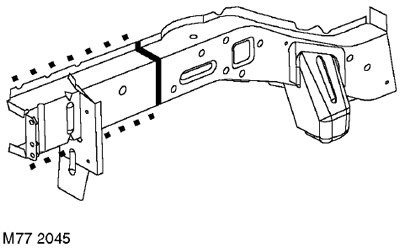

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.
Сборка
1. Левая сторона: Установите звуковой сигнал.
СИСТЕМА БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Звуковой сигнал.
2. Левая сторона: Установите воздушный патрубок.
3. Левая сторона: Установите воздушный фильтр.
4. Левая сторона: Установите на место площадку аккумуляторной батареи. Не присоединяйте "отрицательную" клемму аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.
5. Левая сторона: Установите электронный блок управления двигателем (ECM).
6. Левая сторона: Установите левый кронштейн бампера.
7. Правая сторона: Установите насос гидроусилителя рулевого управления.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Насос рулевого гидроусилителя (модели с двигателем KV6).
8. Правая сторона: Установите на место генератор.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - KV6.
9. Правая сторона: Установите бачок омывателя ветрового стекла.
СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.
10. Правая сторона: Установите правый кронштейн бампера.
11. Установите на место подкрылок передней колесной арки.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.
12. Установите брызговик моторного отсека.
13. Установите фару.
ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.
14. Закрепите жгут проводов фары.
15. Установите охладитель рабочей жидкости гидроусилителя рулевого управления.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).
16. Установите радиатор.
СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.
17. Установите на место передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
18. Установите на место нижний щит защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
19. Присоедините все электронные блоки.
20. Присоедините "отрицательную" клемму аккумуляторной батареи.
