Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Отсоедините все электронные блоки.
3. Снимите колесо (колеса).
4. Снимите щит нижней защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
5. Снимите передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
6. Снимите балку переднего бампера.
7. Снимите радиатор.
СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.
8. Снимите охладитель рабочей жидкости гидроусилителя рулевого управления.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).
9. Снимите фару.
ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.
10. Освободите жгут проводов фары и отведите его в сторону.
11. Снимите брызговик моторного отсека.
12. Снимите подкрылок передней колесной арки.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.
13. Снимите переднее крыло.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.
14. Снимите заднюю балку передней подвески.
15. Снимите двигатель и коробку передач.
ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Двигатель и автоматическая коробка передач: до мая 2003 года.
16. Снимите переднюю стойку подвески.
ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Амортизатор.
17. Снимите реечный механизм с гидроусилителем рулевого управления.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Рулевой механизм.
18. Снимите панель управления.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.
19. Левая сторона: Снимите левый кронштейн бампера.
20. Левая сторона: Снимите воздухоочиститель.
21. Левая сторона: Снимите воздушный патрубок.
22. Левая сторона: Снимите электронный блок управления двигателем (ECM).
23. Левая сторона: Снимите блок реле и предохранителей моторного отсека.
24. Левая сторона: Снимите площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.
25. Левая сторона: Снимите блок реле и предохранитетелй моторного отсека с его соответствующими жгутами проводов.
26. Левая сторона: Снимите левую опору двигателя с кузова.
27. Левая сторона: На моделях с дизельным двигателем снимите топливный фильтр.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фильтр тонкой очистки топлива: до мая 2003 года.
28. Левая сторона: Снимите левый передний тормозной трубопровод.
29. Правая сторона: Снимите правый кронштейн бампера.
30. Правая сторона: Снимите бачок омывателя ветрового стекла.
СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.
31. Правая сторона: Снимите расширительный бачок системы охлаждения.
32. Правая сторона: Снимите правую опору двигателя с кузова.
33. Правая сторона: Снимите бачок рабочей жидкости гидроусилителя рулевого управления.
34. Правая сторона: Снимите правый передний тормозной трубопровод.
35. Сторона водителя: Снимите блок реле и предохранителей салона автомобиля.
36. Снимите блок тормозной педали и сервопривод тормозной системы.
37. Снимите блок педали сцепления.
38. Освободите жгут кабелей от боковины и отведите в сторону.
39. Снимите накладку порога проема передней двери. Освободите передний коврик пола и сдвиньте его в сторону.
40. Снимите изоляционные накладки с перегородки моторного отсека.
Ремонтные работы

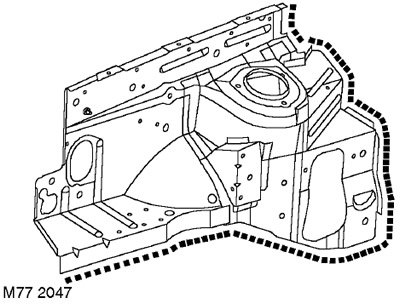

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.
Сборка
1. Установите изоляционные накладки с передней и задней сторон перегородки моторного отсека.
2. Уложите на место передний коврик и установите накладку порога переднего дверного проема.
3. Закрепите жгут проводов на боковине моторного отсека.
4. Сторона водителя: Установите блок педали сцепления.
5. Установите блок тормозной педали и сервопривод тормозной системы.
6. Установите блок реле и предохранителей салона автомобиля.
7. Левая сторона: Установите левый передний тормозной трубопровод. Прокачайте тормозную систему.
ТОРМОЗНАЯ СИСТЕМА, РЕГУЛИРОВКИ, Удаление воздуха из тормозной системы.
8. Левая сторона: На моделях с дизельным двигателем установите топливный фильтр.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фильтр тонкой очистки топлива: до мая 2003 года.
9. Левая сторона: Установите левую опору двигателя.
10. Левая сторона: Установите блок реле и предохранитетелй моторного отсека с его соответствующими жгутами проводов
11. Левая сторона: Установите на место площадку аккумуляторной батареи. Не присоединяйте "отрицательную" клемму аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.
12. Левая сторона: Установите блок реле и предохранителей моторного отсека.
13. Левая сторона: Установите электронный блок управления двигателем (ECM).
14. Левая сторона: Установите воздушный патрубок.
15. Левая сторона: Установите воздушный фильтр.
16. Левая сторона: Установите левый кронштейн бампера.
17. Правая сторона: Установите правый передний тормозной трубопровод. Прокачайте тормозную систему.
ТОРМОЗНАЯ СИСТЕМА, РЕГУЛИРОВКИ, Удаление воздуха из тормозной системы.
18. Правая сторона: Установите бачок рабочей жидкости гидроусилителя рулевого управления.
19. Правая сторона: Установите правую опору двигателя.
20. Правая сторона: Установите на место расширительный бачок радиатора системы охлаждения.
21. Правая сторона: Установите бачок омывателя ветрового стекла.
СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.
22. Правая сторона: Установите правый кронштейн бампера.
23. Установите на место панель управления.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.
24. Установите реечный механизм с гидроусилителем рулевого управления.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Рулевой механизм.
25. Установите переднюю стойку подвески.
ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Амортизатор.
26. Установите двигатель и коробку передач.
ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Двигатель и автоматическая коробка передач: до мая 2003 года.
27. Установите заднюю балку передней подвески.
28. Установите на место переднее крыло.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.
29. Установите на место подкрылок передней колесной арки.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.
30. Установите брызговик моторного отсека.
31. Установите фару.
ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.
32. Закрепите жгут проводов фары. Установите охладитель рабочей жидкости гидроусилителя рулевого управления.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).
33. Установите радиатор.
СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.
34. Установите балку переднего бампера.
35. Установите на место передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
(Информация размещена на интернет-сайте autoinstruction)
36. Установите на место нижний щит защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
37. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.
38. Присоедините все электронные блоки.
39. Присоедините "отрицательную" клемму аккумуляторной батареи.
