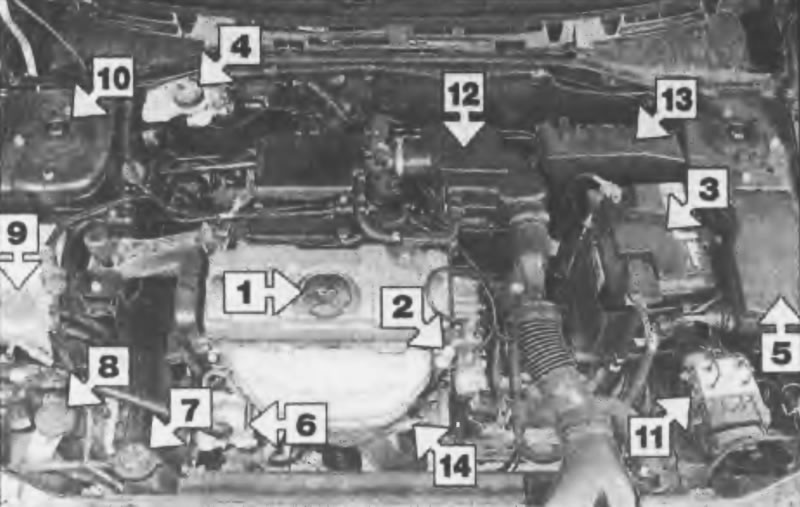

Рис. 1.1. Вид моторного отсека автомобилей с бензиновым двигателем 1,4 л: 1. Крышка наливной горловины моторного масла; 2. Указатель уровня моторного масла; 3. Аккумуляторная батарея; 4. Пополнительный бачок гидравлической тормозной системы; 5. Блок предохранителей и реле; 6. Насос усилителя рулевого управления; 7. Крышка наливной горловины радиатора; 8. Крышка наливной горловины бачка омывателя переднего/заднего стекол; 9. Крышка бачка гидравлической системы усилителя рулевого управления; 10. Верхнее крепление передней амортизационной стойки; 11. Гидравлический модулятор ABS; 12. Корпус воздушного фильтра; 13. Блок управления двигателем ECU; 14. Датчик концентрации кислорода

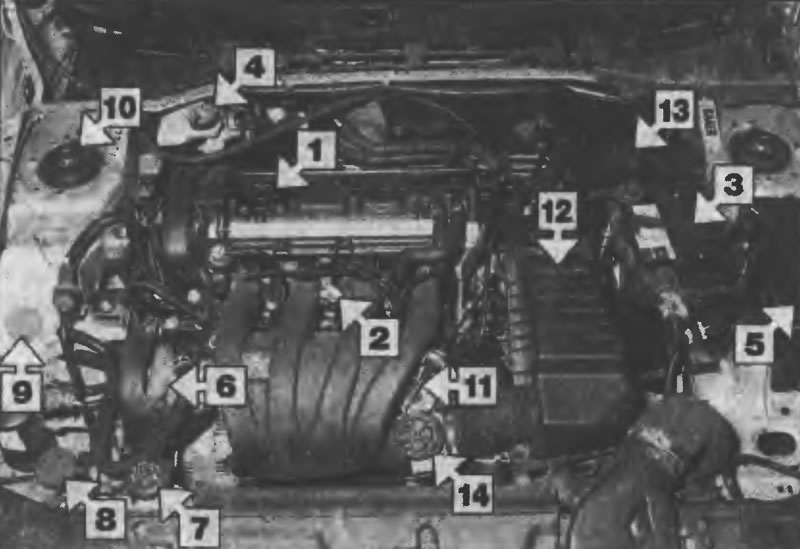

Рис. 1.2. Вид моторного отсека автомобилей с бензиновым двигателем 1,8 л (с 16 клапанами): 1. Крышка наливной горловины моторного масла; 2. Указатель уровня моторного масла; 3. Аккумуляторная батарея; 4. Пополнительный бачок гидравлической тормозной системы; 5. Блок предохранителей и реле; 6. Насос усилителя рулевого управления; 7. Крышка наливной горловины радиатора; 8. Крышка наливной горловины бачка омывателя переднего/заднего стекол; 9. Крышка бачка гидравлической системы усилителя рулевого управления; 10. Верхнее крепление передней амортизационной стойки; 11. Трос акселератора; 12. Корпус воздушного фильтра; 13. Блок управления двигателем ECU; 14. Дроссельный узел

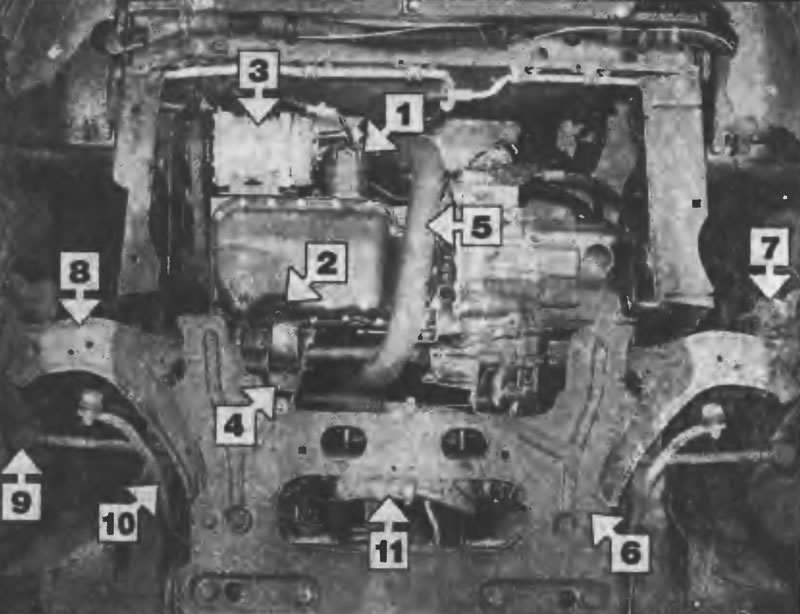

Рис. 1.3. Вид передней нижней части автомобилей с бензиновыми двигателями 1,4 л: 1. Масляный фильтр; 2. Пробка слива моторного масла; 3. Компрессор системы кондиционирования воздуха; 4. Задняя опора двигателя/ коробки передач; 5. Приемная выхлопная труба; 6. Подмоторная рама; 7. Суппорт переднего тормоза; 8. Нижний рычаг передней подвески; 9. Шаровой шарнир наконечника рулевой тяги; 10. Стабилизатор поперечной устойчивости; 11. Рулевая передача

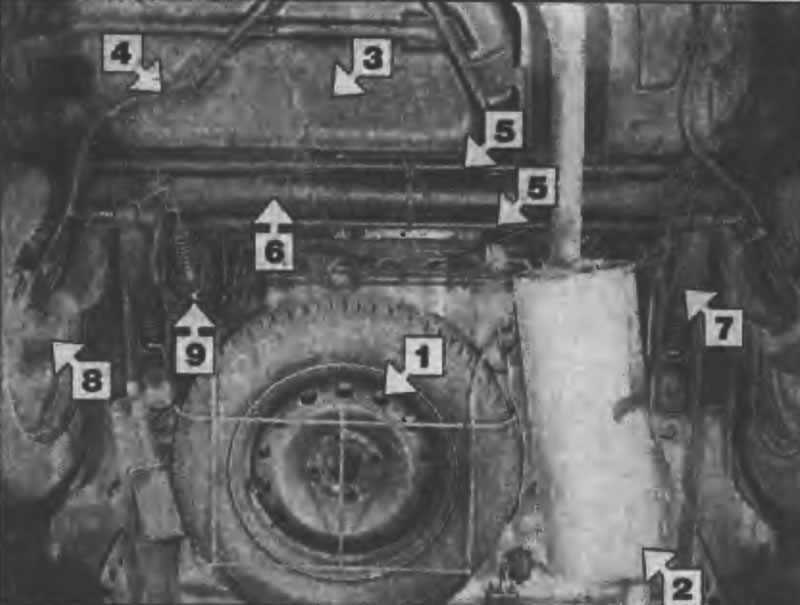

Рис. 1.4. Вид задней нижней части автомобилей с бензиновыми двигателями 1,4 л: 1. Запасное колесо; 2. Задний глушитель; 3. Топливный бак; 4. Трос стояночного тормоза; 5. Торсион задней подвески; 6. Трубчатая балка задней подвески; 7. Задний амортизатор; 8. Продольный рычаг задней подвески; 9. Регулятор давления тормозной системы

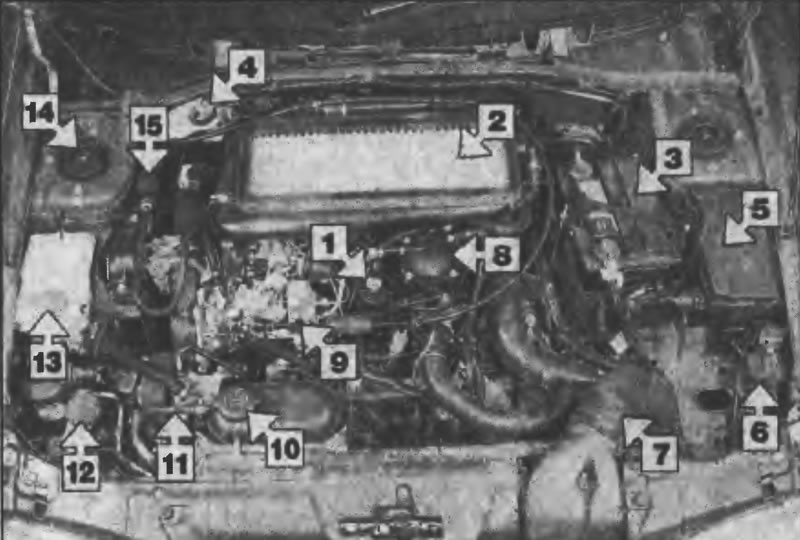

Рис. 1.5. Вид моторного отсека автомобилей с дизельным двигателем с турбонаддувом 1,9 л (XUD): 1. Крышка наливной горловины/указател уровня моторного масла; 2. Промежуточный охладитель воздуха; 3. Аккумуляторная батарея; 4. Пополнительный бачок гидравлической тормозной системы; 5. Блок предохранителей и реле; 6. Блок управления предварительным подогревом дизельного двигателя; 7. Воздухозаборный патрубок; 8. Топливный фильтр; 9. Топливный насос; 10. Крышка расширительного бачка; 11. Насос усилителя рулевого управления; 12. Крышка бачка омывателя; 13. Крышка бачка гидроусилителя руля; 14. Верхнее крепление передней амортизационной стойки; 15. Подкачивающий топливный насос

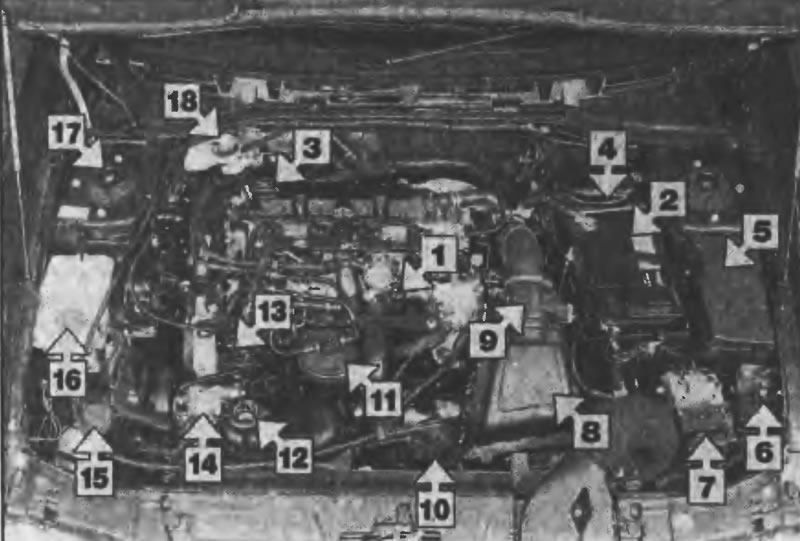

Рис. 1.6. Вид моторного отсека автомобилей с дизельным двигателем 2,0 л: 1. Указатель уровня моторного масла; 2. Аккумуляторная батарея; 3. Крышка наливной горловины моторного масла; 4. Блок управления двигателем ECU; 5. Блок предохранителей и реле; 6. Блок управления предварительным подогревом дизельного двигателя; 7. Гидравлический модулятор ABS; 8. Корпус воздушного фильтра; 9. Измеритель расхода воздуха; 10. Датчик положения педали акселератора; 11. Топливный фильтр; 12. Крышка расширительного бачка; 13. Топливный насос высокого давления; 14. Насос усилителя рулевого управления; 15. Крышка бачка омывателя; 16. Крышка бачка гидроусилителя руля; 17. Верхнее крепление передней амортизационной стойки; 18. Пополнительный бачок тормозной системы

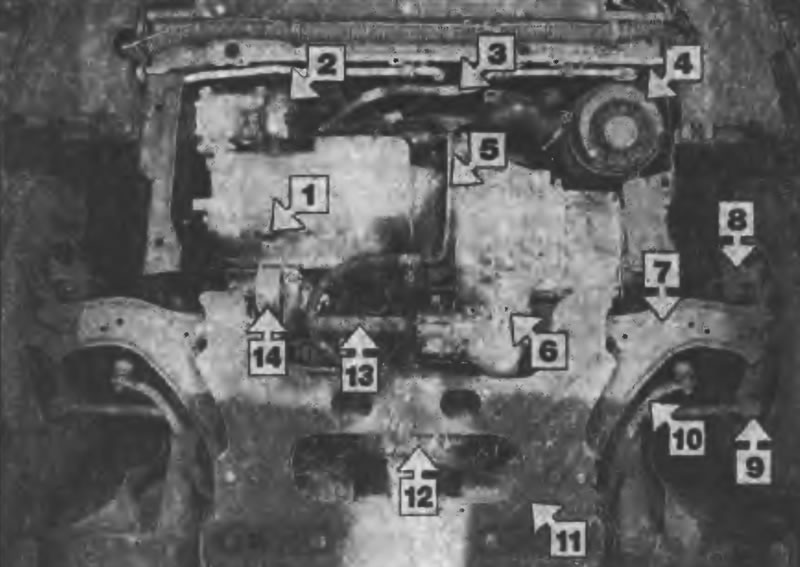

Рис. 1.7. Вид передней нижней части автомобилей с дизельными двигателями 1,9 л (XUD): 1. Пробка слива моторного масла; 2. Компрессор системы кондиционирования воздуха; 3. Трубки для хладагента системы кондиционирования воздуха; 4. Корпус воздушного фильтра; 5. Трубки гидравлического усилителя рулевого управления; 6. Пробка слива трансмиссионного масла; 7. Нижний рычаг передней подвески; 8. Суппорт переднего тормоза; 9. Шаровой шарнир наконечника рулевой тяги; 10. Стабилизатор поперечной устойчивости; 11. Подмоторная рама; 12. Рулевая передача; 13. Правый приводной вал; 14. Задняя опора двигателя/ коробки передач
Исходник статьи на этом веб-сайте autoinstruction.ru

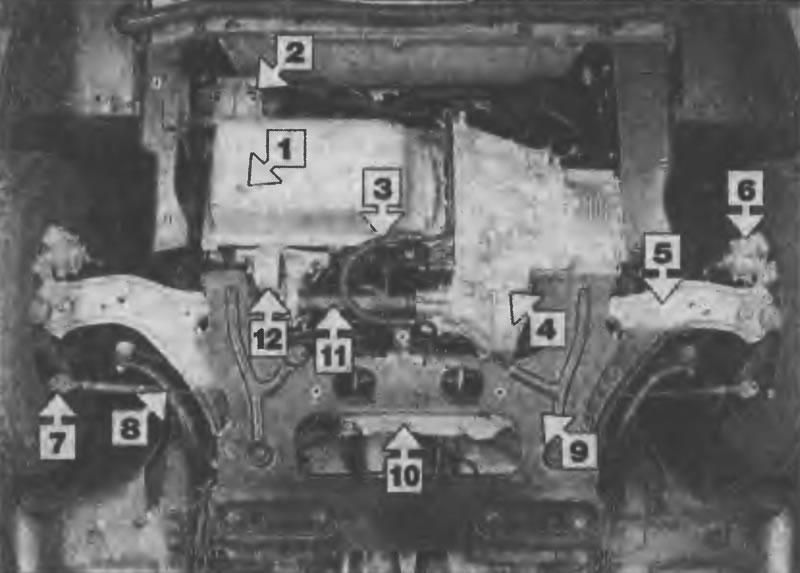

Рис. 1.8. Вид передней нижней части автомобилей с дизельными двигателями 2,0 л: 1. Пробка слива моторного масла; 2. Генератор; 3. Трубки гидравлического усилителя рулевого управления; 4. Пробка слива трансмиссионного масла; 5. Нижний рычаг передней подвески; 6. Суппорт переднего тормоза; 7. Шаровой шарнир наконечника рулевой тяги; 8. Стабилизатор поперечной устойчивости; 9. Подмоторная рама; 10. Рулевая передача; 11. Правый приводной вал; 12. Задняя опора двигателя/ коробки передач

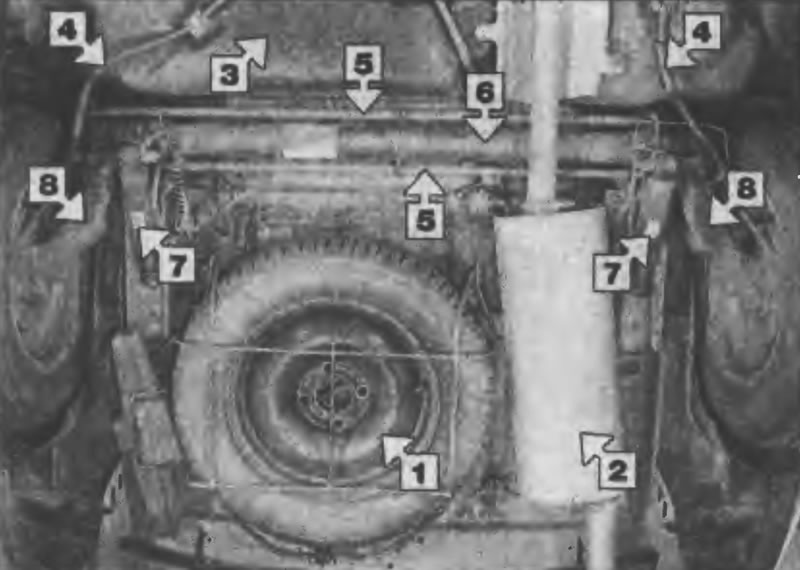

Рис. 1.9. Вид задней нижней части автомобилей с дизельными двигателями 2,0 л: 1. Запасное колесо; 2. Задний глушитель; 3. Топливный бак; 4. Трос стояночного тормоза; 5. Торсион задней подвески; 6. Трубчатая балка задней подвески; 7. Задний амортизатор; 8. Продольный рычаг задней подвески
