При выполнении этой операции боковые панели поперечины заменяются вместе с нижней передней поперечиной.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Отсоедините генератор.
3. Отсоедините все электронные блоки.
4. Снимите левый и правый брызговики моторного отсека.
5. Снимите передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
6. Снимите балку переднего бампера.
7. Снимите радиатор.
СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.
8. Снимите охладитель рабочей жидкости гидроусилителя рулевого управления.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).
9. Освободите жгуты проводов левой и правой фар и отведите их в сторону.
Ремонтные работы

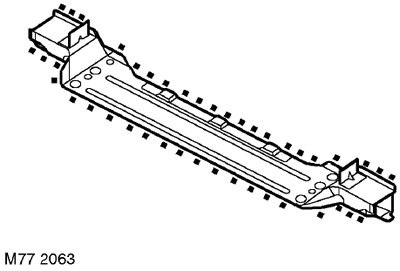

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке. Передняя нижняя поперечина в сборе поставляется только с ограниченным количеством точек точечной сварки. Убедитесь, что необходимое количество точек пробочного шва установлено вместо недостающих точек сварки в соответствии с приведенным ниже рисунком.
Сборка
1. Укрепите жгуты проводов левой и правой фар.
2. Установите охладитель рабочей жидкости гидроусилителя рулевого управления.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Охладитель рабочей жидкости рулевого гидроусилителя (для моделей с двигателем Td4 или K1.8).
3. Установите радиатор.
СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.
4. Установите балку переднего бампера.
5. Установите передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
6. Установите левый и правый брызговики моторного отсека.
7. Присоедините все электронные блоки.
8. Присоедините генератор.
9. Присоедините "отрицательную" клемму аккумуляторной батареи.
