Уплотнение корпуса газораспределительного механизма

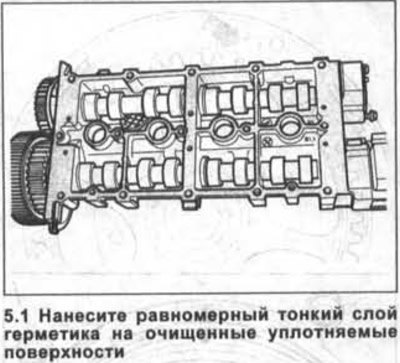

1. Нанесите равномерный тонкий слой герметика на очищенные уплотняемые поверхности (см. выделение серым фоном на иллюстрации).
Внимание! При нанесении большого количества герметика он может попасть в масляные каналы и повредить двигатель.
Головка блока цилиндров. Автомобили с бензиновым двигателем объемом 1,4 литра мощностью 55 кВт (75 л. с.) ВСА:
1 - верхняя крышка привода газораспределительного механизма
2 - зубчатый ремень газораспределительного механизма
3 - зубчатый ремень привода распределительного вала выпускных клапанов
4 - болт Момент затяжки 10 Нм. Болт подлежит замене на новый после каждого демонтажа. Затяжка болтов выполняется в последовательности снаружи во внутрь
5 - направляющая. Момент затяжки болтов крепления 8 Нм
6 - палец воздушного фильтра. Момент затяжки в Нм
7 - трубопровод охлаждающей жидкости
8 - датчик Холла
9 - уплотнительное кольцо круглого сечения. Подлежит замене после каждого демонтажа
10 - кронштейн
11 - коромысло. Проверьте легхость хода опорных подшипников роликов коромысла и смажьте направляющие поверхности. При монтаже коромысла его следует закрепить стопорной скобой на опорном элементе.
12 - проушина для подъема двигателя
13 - болты крепления проушины. Момент затяжки 20 Нм
14 - установочные штифты
15 - опорный элемент коромысла. Не перепутайте элементы при монтаже. Опорные элементы гидравлические для поддержания постоянным зазора клапанов. Смажьте направляющие поверхности элементов

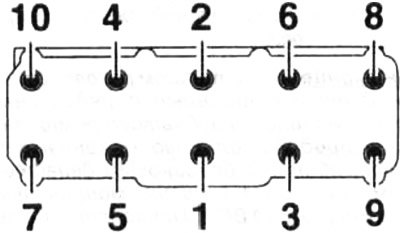

16 - болт крепления головки блока цилиндров. Подлежит замене после каждого демонтажа. Затяжка болтов крепления головки блока цилиндров выполняется за три прохода в последовательности 1-10.
При выполнении 1-го прохода болты затягиваются приложением усилия 30 Нм.
При втором проходе выполняется доворот болтов на 90° (1/4 оборота).
На 90° (1/4 оборота) доворачиваются болты во время 3-го прохода
17 - датчик давления моторного масла. Момент затяжки 25 Нм. Датчик регистрирует давление моторного масла в пределах 0,3-0,7 бар. При негерметичности уплотнительного кольца датчика его следует перекусить кусачками и заменить на новое
18 - уплотнительная прокладка головки блока цилиндров. Подлежит замене после каждого демонтажа. После замены прокладки следует полностью заменить охлаждающую жидкость в системе
19 - головка блока цилиндров
20 - ролик натяжения зубчатого ремня привода распределительного вала выпускных клапанов
21 - болты крепления ролика. Момент затяжки 20 Нм
22 - задняя крышка газораспределительного механизма
23 - кожух газораспредвлительного механизма. Удалите все остатки уплотнительной массы (герметика). Перед установкой нанесите на уплотняемые поверхности герметик VW-D188003A1. При установке ставьте кожух строго вертикально сверху вниз на пальцы и установочные штифты.
24 - болт. Момент затяжки 10 Нм + доворот на 90° (1/4 оборота). Затяжка болтов выполняется спиралеобразно в последовательности изнутри во вне
