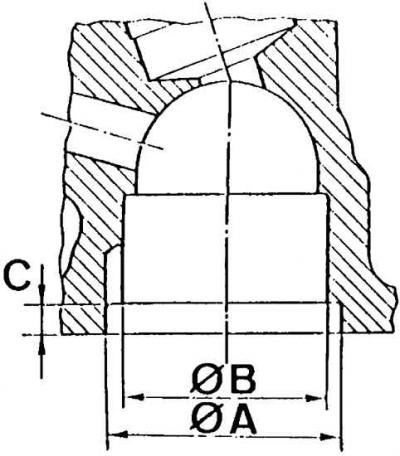

Размеры гнезда вихревой камеры сгорания в головке блока цилиндров

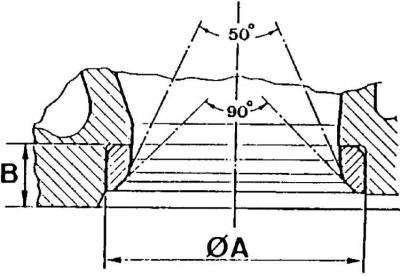

Размеры седла клапана
Головка блока цилиндров отлита из чугуна и имеет вставляемые седла клапанов и вихревые камеры сгорания. Гнезда подшипников распредвала выполнены непосредственно в материале головки блока цилиндров.
| Диаметры отверстий гнезд подшипников распредвала: | |
| – номинальные: | 30,500 – 30,525 мм; |
| – ремонтные: | 30,575 – 30,600 мм. |
| Диаметры отверстий гнезд толкателей: | |
| – номинальные: | 35,000 – 35,030 мм; |
| – ремонтные: | 35,500 – 35,530 мм. |
| Диаметры отверстий направляющих клапанов: | |
| – номинальные: | 8,000 – 8,035 мм; |
| – ремонтные: | 8,263 – 8,288 мм. |
| Диаметры гнезд вихревых камер сгорания (см. рис. Размеры гнезда вихревой камеры сгорания в головке блока цилиндров): | |
| – номинальные: | |
| размер А: | 31,250 – 31,280 мм; |
| размер В: | 27,530 – 27,560 мм; |
| – ремонтные: | |
| размер А: | 31,550 – 31,580 мм; |
| размер В: | 27,830 – 27,960 мм. |
| Высота гнезд вихревых камер сгорания С (см. рис. Размеры гнезда вихревой камеры сгорания в головке блока цилиндров): | |
| – номинальная: | 4,983 – 5,034 мм; |
| – ремонтная: | 5,223 – 5,284 мм. |
Прокладка головки блока цилиндров
Толщина прокладки головки блока цилиндров подбирается в зависимости от выступания поршней над верхней плоскостью блока цилиндров, причем принимается во внимание значение наиболее выступающего поршня.
Толщина прокладки идентифицируется по соответствующему обозначению:
- для блоков цилиндров с номинальными диаметрами цилиндров: прокладка имеет вырезы;
- для блоков цилиндров с ремонтными диаметрами цилиндров (0,5 либо 1,0): прокладка имеет отверстие.
Обозначение прокладок головки блока цилиндров
| Выступание поршня (мм) | Обозначение прокладки головки на блоке цилиндров с диаметрами цилиндров | |
| номинальных | ремонтных | |
| 0,500 – 0,680 | 2 выреза | 2 отверстия |
| 0,681 – 0,740 | 3 выреза | 3 отверстия |
| 0,741– 0,840 | 4 выреза | 4 отверстия |
Метод установки: прокладка головки блока цилиндров устанавливается надписью "OBEN-TOP" в направлении головки (надпись должна быть видна после того, как прокладка установлена на блок цилиндров).
Камеры сгорания
Вихревые камеры сгорания, стальные, вставляемые в головку блока цилиндров и фиксируемые при помощи стального шарика.
Тип камеры: вихревая Ricardo Comet Mark V.
Выступание камер сгорания из нижней плоскости головки блока цилиндров: 0–0,061 мм.
Седла клапанов
Седла клапанов впрессованы в головку блока цилиндров.
Размеры седел клапанов
| Размер (мм) в соответствии с рис. Размеры седла клапана | Седло клапана | |
| впускного | выпускного | |
| Номинальный диаметр: | ||
| А | 38,00 – 38,03 | 33, 00 – 33,03 |
| В | 8,3 – 8,5 | 8,8 – 9,0 |
| 1. ремонтный диаметр: | ||
| А | 38,20 – 38,03 | 33,20 – 33,23 |
| В | 8,6 – 8,8 | 9,1 – 9,3 |
| 2. ремонтный диаметр: | ||
| А | 38,40 – 38, 43 | 33,40 – 33,43 |
| В | 8,9 – 9,1 | 9,4 – 9,6 |
Пружины клапанов
Пружины одинаковые как для впускных, так и для выпускных клапанов. Свободная длина: 43 мм.
Клапаны
Установленные в головке блока цилиндров клапана приводятся в действие кулачками распредвала через цилиндрические толкатели.
Размеры клапанов
| Вид размера | Клапан | |
| впускной | выпускной | |
| Диаметр штока: | ||
| – номинальный | 7,82 – 7,97 | 7,81 – 7,96 |
| – 1. ремонтный | 8,02 – 8,17 | 8,01 – 8,16 |
| – 2. ремонтный | 8,22 – 8,37 | 8,21 – 8,36 |
| Диаметр тарелки | 36,40 – 36,60 | 31,90 – 32,10 |
| Длина клапана | 107,05 – 107,15 | 109,15 – 109,25 |
Рабочий зазор клапанов (в холодном состоянии)
Зазор впускных клапанов: 0,35 ± 0,05 мм.
Зазор выпускных клапанов: 0,50 ± 0,05 мм.
Регулировка зазора клапанов: подбором толщины регулировочных пластин, расположенных в углублении толкателей.
Диапазон регулировочных пластин по толщине: 3,00–4,75 мм.
Разница по толщине регулировочных пластин: 0,05 мм.
Толкатели
Наружный диаметр:
- номинальный: 34,950–34,975 мм;
- ремонтный: 35,450–35,475 мм.
