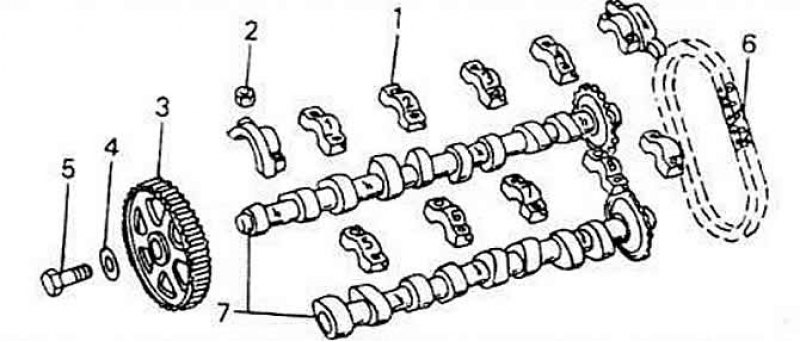

1 - крышка подшипника; 2 - гайка, 15 Нм; 3 - маховик распределительного вала; 4 - шайба; 5 - винт, 65 Нм; 6 - приводная цепь; 7 - распределительные валы
Впускной распределительный клапан помечен цифрой на участке между парой кулачков третьего и четвертого цилиндров. Устанавливайте толь ко вал с аналогичным обозначением. Ваш дистрибьютор сможет продать вам подходящий вал, если вы укажете модель, год выпуска и номер двигателя автомобиля.

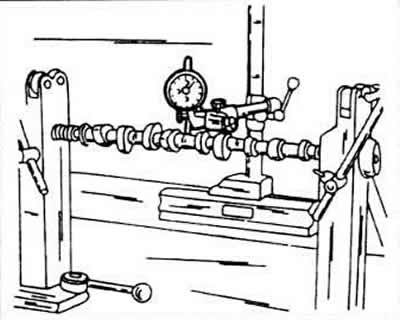

Вставьте обе концевые опорные цапфы распределительных валов в призмы или зажмите их между упорными центрами токарного станка, и поместите стрелочный индикатор в зоне центральной опорной цапфы. Медленно поворачивайте распределительный вал и снимайте показания стрелочного индикатора. Если показания индикатора составляют более 0,01 мм. вал изогнут и должен быть заменен, проверьте наличие видимых на глаз повреждений опорных цапф.

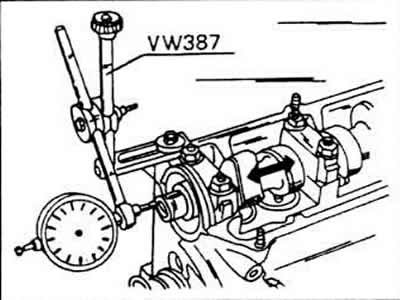

Для измерения осевого зазора распределительных валов вставьте их в головку блока цилиндров (без толкателей) и закрепите с помощью передней и задней крышек подшипников. Установите головку блока цилиндров на гладкую поверхность.
Стрелочный индикатор поместите у торцевой поверхности и подвигайте вал из стороны в сторону, зазор не должен превышать 0,15 мм. В противном случае прижимная поверхность крышки подшипника изношена.
