Снятие
1. Снимите крышку головки цилиндров.

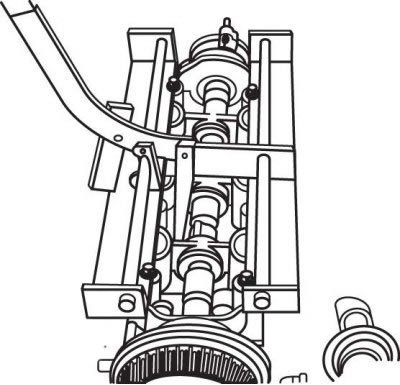

Рис. 3.15. Сжатие клапанной пружины с помощью приспособления КМ–348
2. Специальным приспособлением КМ-348 сожмите пружину клапана и снимите сухари (рис. 3.15). Медленно освободите приспособление, сжимающее пружину, и снимите пружину клапана из головки блока цилиндров.
3. Снимите рычаги клапанов, направляющие рычагов и регулировочные болты.
4. Снимите шкив распределительного вала.
5. Снимите распределитель зажигания.
6. Снимите упорный фланец распределительного вала из задней части корпуса подшипников.
7. Снимите распределительный вал, сдвинув его вдоль оси назад.
Установка
1. Пальцами установите передний сальник распределительного вала.
2. Осторожно, чтобы не повредить сальник, установите распределительный вал.
3. Установите упорный фланец и закрепите болтами, затянув их моментом 8 Н·м. Измерьте продольное смещение распределительного вала. Люфт должен быть в пределах 0,04–0,16 мм.
4. Установите распределитель зажигания.
5. Установите шкив распределительного вала, зубчатый ремень и передний кожух зубчатого ремня.
6. Установите пружину и специальным приспособлением КМ-348, сожмите ее. Установите сухари и снимите специальное приспособление для сжатия пружины. Пластиковым молотком несколько раз ударьте по торцу стержня клапана для того, чтобы сухари установились на свои места.
7. Установите рычаги, регулировочные болты и толкатели рычагов в первоначальное положение.
8. Установите крышку головки цилиндров.
