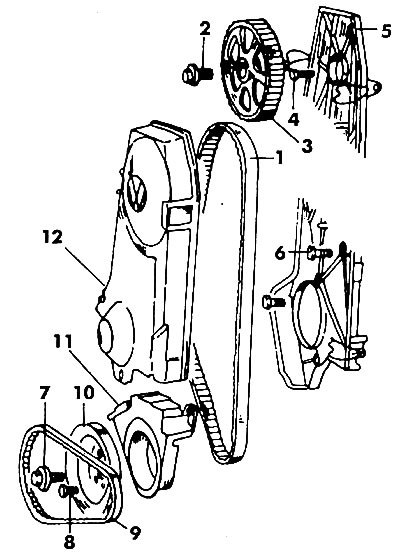

Рис. 90. Компоненты механизма газораспределения, которые необходимо снять во время замены зубчатого ремня или зубчатых шкивов: 1 - зубчатый ремень; 2 - болт (80 Нм}; 3 - зубчатый шкив распределительного вала; 4 - болт {10 Нм}; 5 - задний кожух; 6 - болт {20 Нм}; 7 - болт (80 Нм; 90 Нм + 1/4 оборота при модернизированном коленчатом вале}; В - болт {20 Нм}; 9 - клиновой ремень; 10 - шкив; 11 - нижний кожух ремня; 12 - верхний кожух ремня
