Внимание: Во время извлечения и установки шариков плоскость корзинки и плоскость ступицы должны находиться по мере возможности параллельно друг к другу.
10. В исходном положении плоскости ступицы, корзинки и корпуса взаимно параллельны.
11. Наклоняем ступицу с корзиной так, чтобы один из шарниров оказался над гранью корпуса Когда шарик окажется над гранью корпуса, можно вставить отвертку под шарик и вытолкнуть его наружу (фото 7.6).
Внимание: С целью получения ясности фотографии необходимо вынуть ступицу шарнира.
12. Затем обратно установить ступицу с корзинкой в начальное положение.

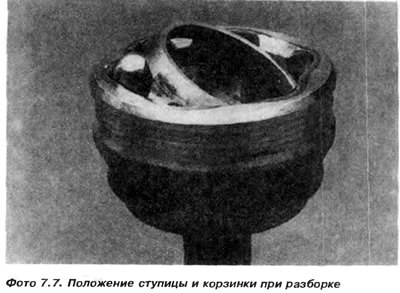

13. Затем наклонить ступицу с корзинкой так, чтобы следующий шарик оказался над гранью корпуса, и также вытолкнуть его из корзинки (фото 7.7).
14. Вернуться к исходному положению. Аналогичным образом извлекаются все остальные шарики. Возвращение к начальному положению необходимо, чтобы не допустить заклинивания ступицы с шариками в корпусе. В случае заклинивания можно слегка постучать молотком в боковую поверхность втулки. Выровнять поверхность ступицы с поверхностью корзины и затем установить в начальное положение. Обычно трудности возникают при извлечении и установке первого и последнего шариков.
15. Когда все шарики вынуты, необходимо повернуть корзинку со ступицей, перпендикулярной к поверхности корпуса, как показано на фото 7.8. Важной является установка оси симметрии корзинки с осью симметрии двух противоположных пазов в корпусе.
[Статья перепечатана с ресурса AutoInstruction.ru]
16. Повернуть корзинку так, чтобы гнезда шариков оказались в указанном положении (фото 7.8 и 7.9).
17. Затем вынуть корзинку из корпуса параллельно оси.
18. Чтобы вынуть ступицу из корзинки, необходимо провернуть ступицу перпендикулярно к корзинке. Выступ ступицы 1 вставить в гнездо шарика 2 в корзинке и выкатить ступицу из корзинки
19. Промыть элементы в керосине и проверить их на износ (фото 7.10).
Поверхности внешней и внутренней дорожки, по которым катятся шарики, не должны иметь следов облущивания, трения или коррозии Шарики не должны иметь следов деформации.
