Схема 34. Комбинация приборов, оптическая и акустическая проверка давления масла... (Volkswagen Golf IV «Mk4»)

  • Главная
  • Фольксваген
  • Гольф
  • IV (1997-2005)
  • Электрооборудование
  • Электрические схемы
  • Схема 34. Комбинация приборов, опти…
0

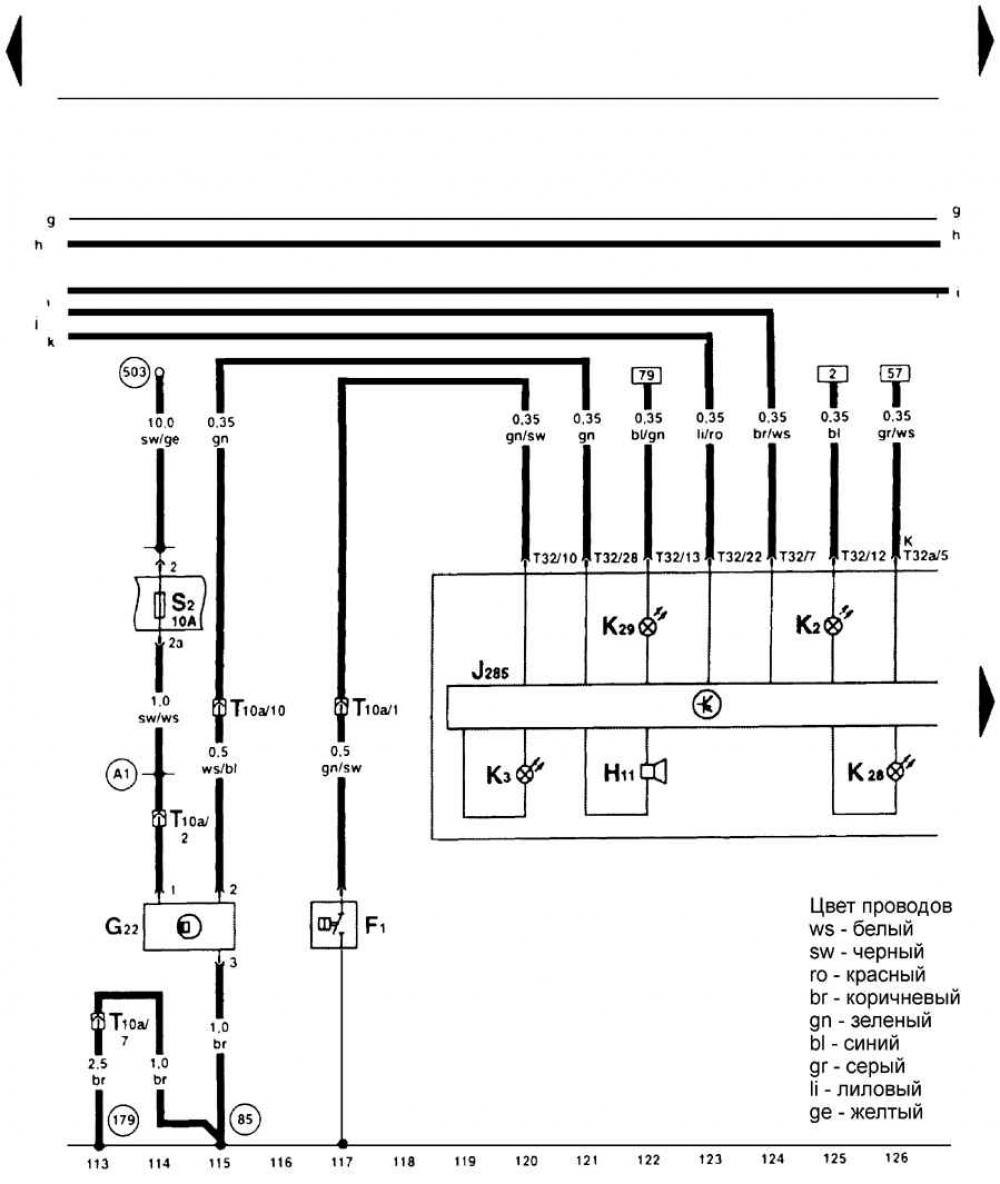

Комбинация приборов, оптическая и акустическая проверка давления масла, датчик скорости движения (Tacho), контрольная лампа для времени предпускового разогрева, контрольная лампа температуры охлаждающей жидкости/ низкий уровень охлаждающей жидкости (дизельные двигатели).

Схема 34. Комбинация приборов, оптическая и…
Открыть большую картинку в новой вкладке »


(Источник расположен на веб-ресурсе: AutoInstruction.ru)
Статья проверена экспертом: Станислав Зиновьев
