Блок управления для системы прямого впрыска дизеля. Датчик движении иглы, датчик температуры топлива, датчика управления движением золотника (дизельные двигатели).
(Статья перепечатана отсюда AutoInstruction)

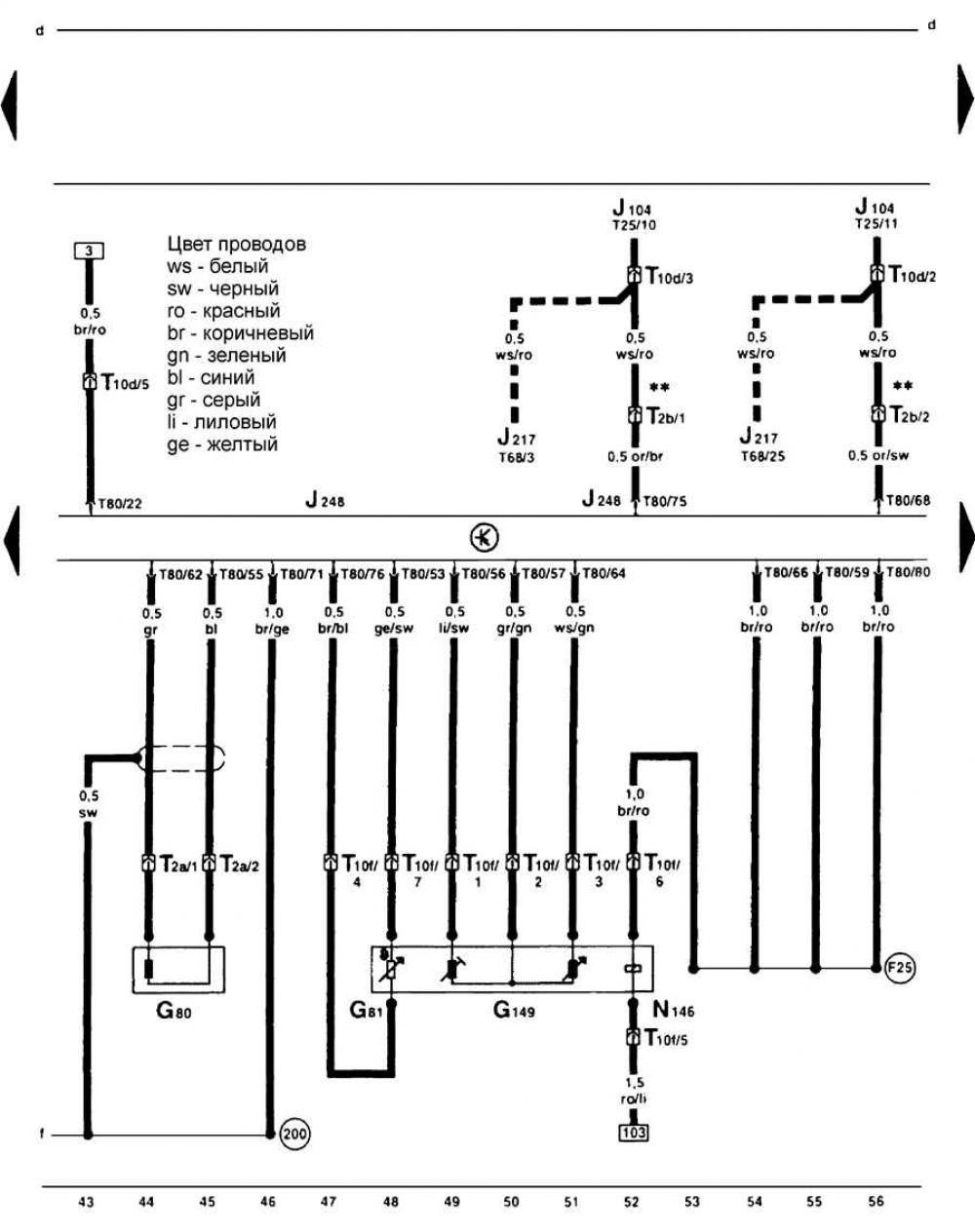

Схема 29. Блок управления для системы прямого впрыска дизеля (Volkswagen Golf IV «Mk4»)
Статья проверена экспертом: Станислав Зиновьев
