Блок управления системы прямого впрыска дизеля, переключающий клапан всасывающего трубопровода, клапан рециркуляции отработанных газов, магнитный клапан для ограничения давления наддува, клапана начала впрыска (дизельные двигатели).
(Статья перепечатана отсюда: www.AutoInstruction.ru)

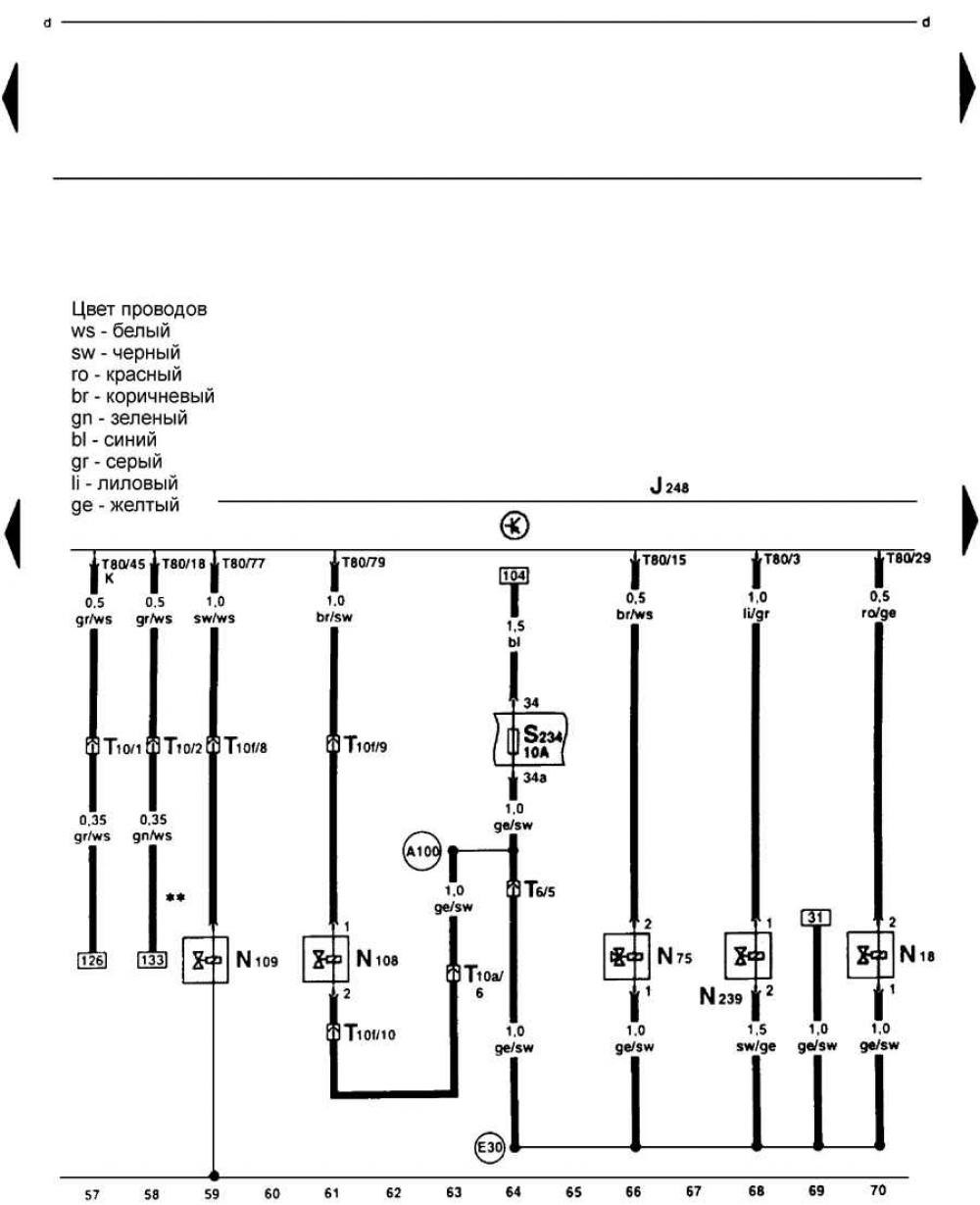

Схема 30. Блок управления системы впрыска дизеля, переключающий клапан всасывающего трубопровода (Volkswagen Golf IV «Mk4»)
Статья проверена экспертом: Станислав Зиновьев
Схема 29. Блок управления для системы прямого впрыска дизеля
Схема 28. Блок управления впрыска дизеля, датчик охлаждающей жидкости...
Схема 27. Блок прямого впрыска дизеля, KICK-DOWN, переключатель холостого…
Cхема 26. Генератор, стартер (дизельные двигатели)
Схема 25. Комбинация приборов, температуры охлаждающей жидкости, запаса…
Схема 28. Блок управления впрыска дизеля, датчик охлаждающей жидкости...
Схема 27. Блок прямого впрыска дизеля, KICK-DOWN, переключатель холостого…
Cхема 26. Генератор, стартер (дизельные двигатели)
Схема 25. Комбинация приборов, температуры охлаждающей жидкости, запаса…
Схема 31. Блок управления впрыска дизеля, выключатель регулировки скорости…
Схема 32. Блок управления системы прямого впрыска дизеля, свечи накаливания
Схема 33. Датчик запаса топлива, датчик низкого уровня охлаждающей жидкости
Схема 34. Комбинация приборов, оптическая и акустическая проверка давления…
Схема 35. Комбинация приборов, указатель температуры ОЖ, указатель запаса…
Схема 32. Блок управления системы прямого впрыска дизеля, свечи накаливания
Схема 33. Датчик запаса топлива, датчик низкого уровня охлаждающей жидкости
Схема 34. Комбинация приборов, оптическая и акустическая проверка давления…
Схема 35. Комбинация приборов, указатель температуры ОЖ, указатель запаса…
