Схема 5. Датчик падения давления масла, датчик температуры охлаждающей жидкости... (Chery Amulet A15)

  • Главная
  • Чери
  • Амулет
  • A15 (2003-2010)
  • Электрооборудование
  • Электрические схемы
  • Схема 5. Датчик падения давления ма…
0

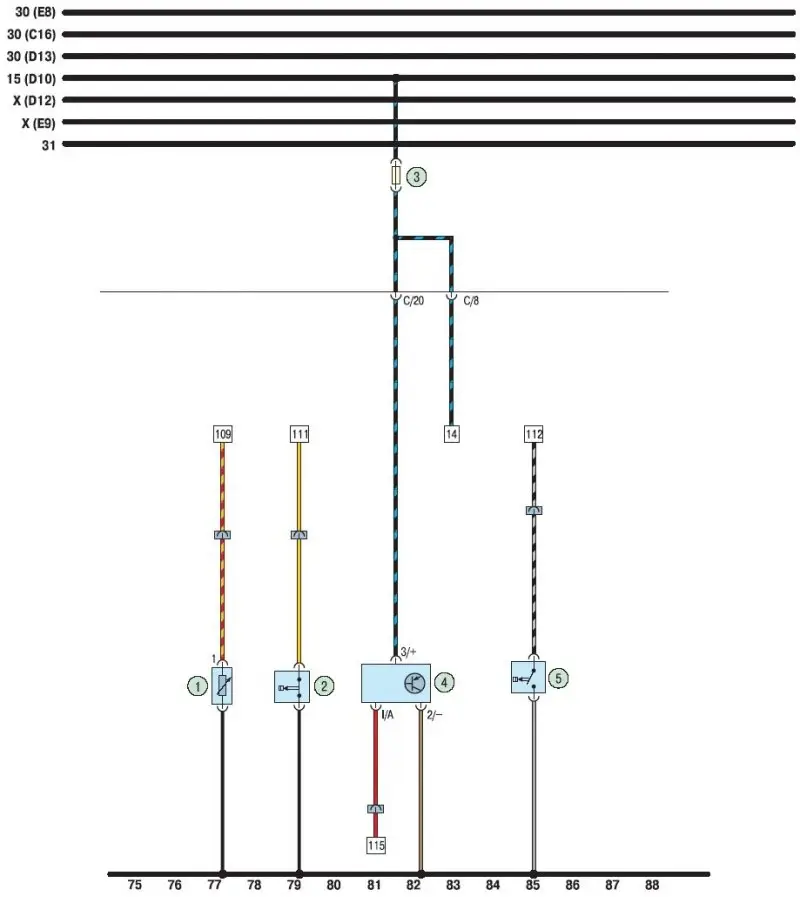

Датчик аварийного падения давления масла, датчик температуры охлаждающей жидкости, выключатель сигнальной лампы включения стояночного тормоза, датчик скорости



1 - датчик температуры охлаждающей жидкости; 2 -…

1 - датчик температуры охлаждающей жидкости; 2 - датчик аварийного падения давления масла; 3 - предохранитель (10 А) датчика скорости; 4 - датчик скорости; 5 - выключатель сигнальной лампы включения стояночного тормоза
