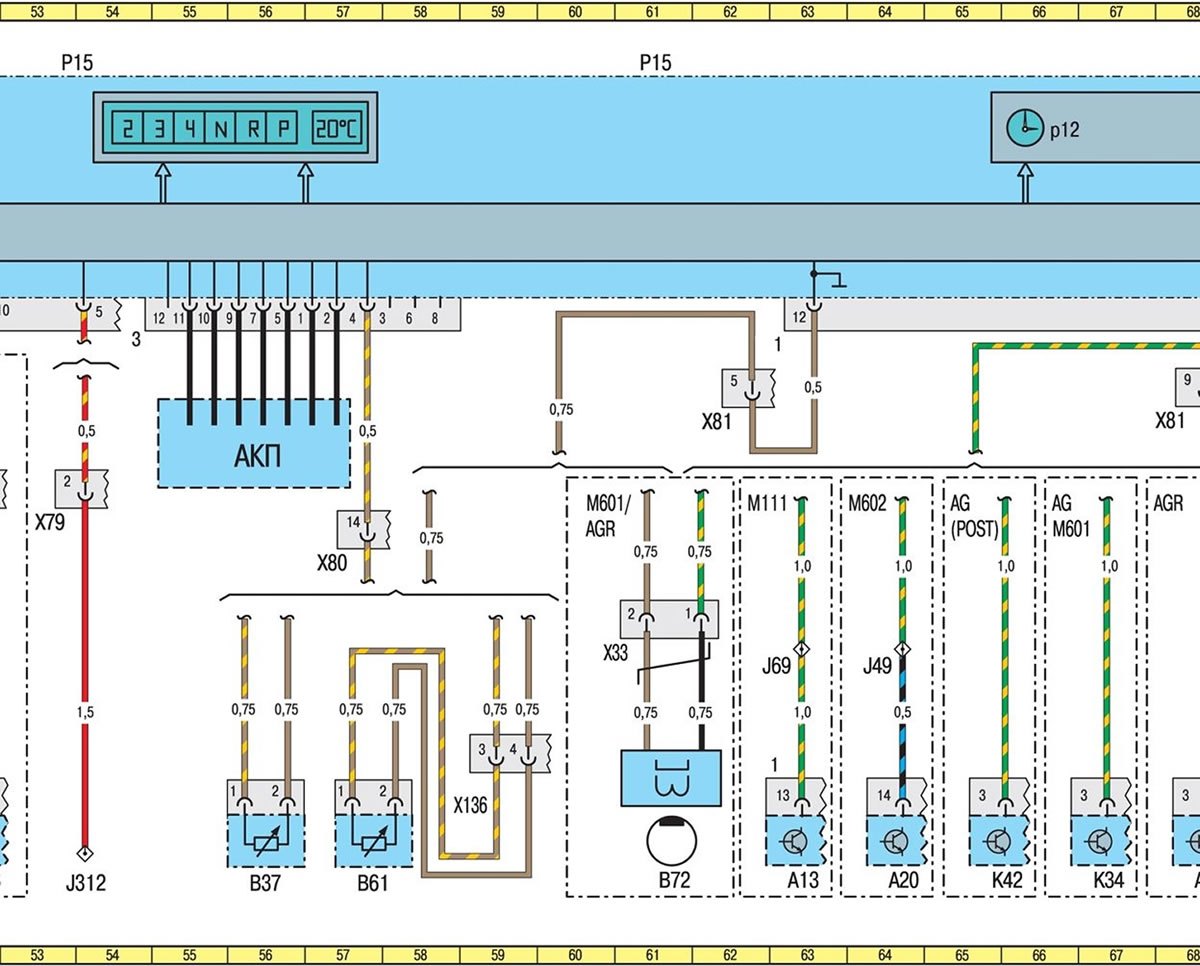

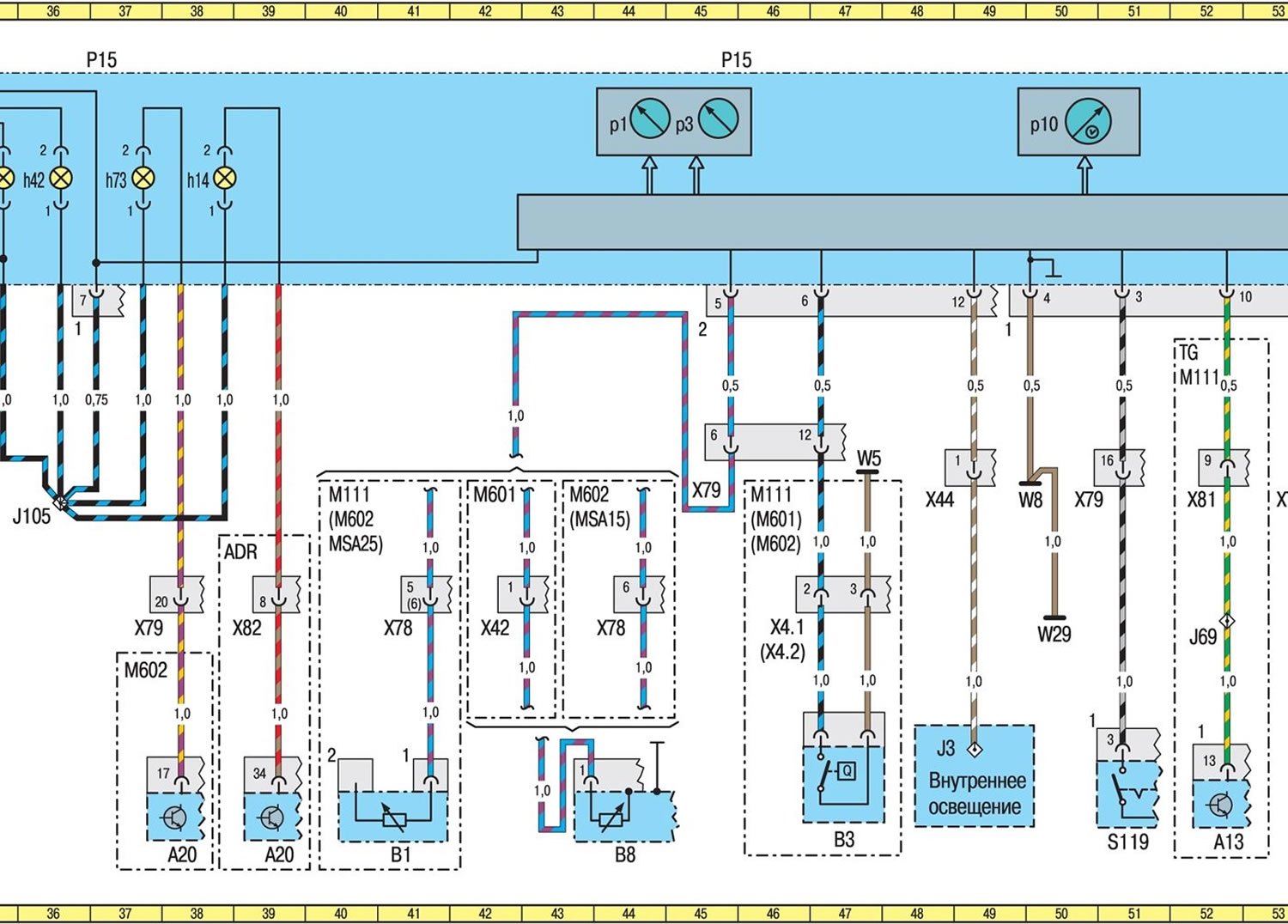

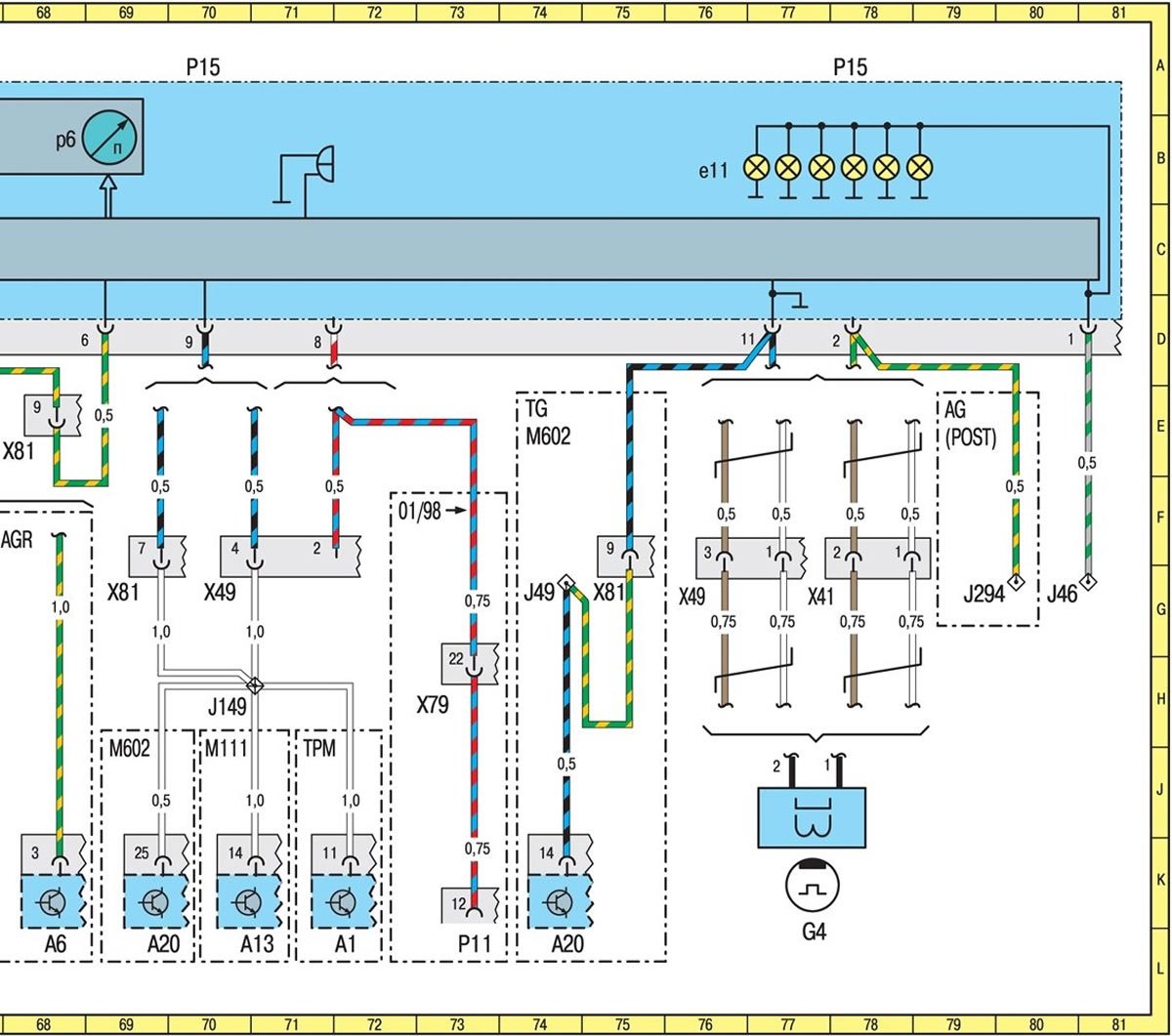

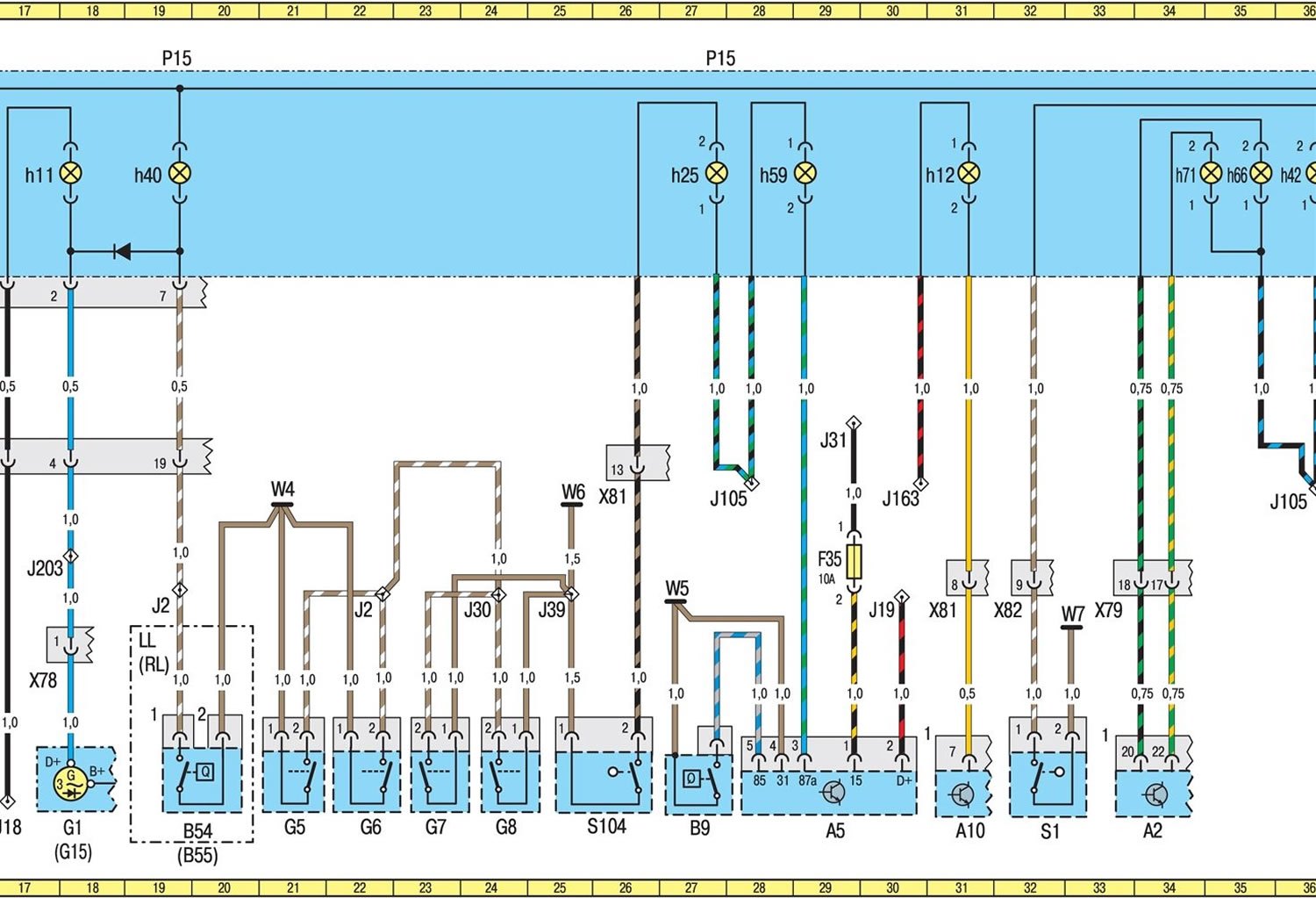

Комбинация приборов с электронным тахометром
| А1 | ЭБУ круиз-контролем | 71L |
| A2 | Гидромодулятор с блоком управления | 33L |
| А5 | ЭБУ системой замера уровня масла | 29L |
| A6 | ЭБУ системой AGR | 67L |
| A10 | ЭБУ подушками и ремнями безопасности | 31L |
| A12 | Центральный монтажный блок | 10L |
| А13 | ЭБУ PMS | 51L |
| 62L | ||
| 69L | ||
| A20 | ЭБУ двигателем (MSA) | 37L |
| 38L | ||
| 63L | ||
| 68L | ||
| 73L | ||
| A53 | Блок управления иммобилайзером, транспондер LL | 3L |
| A54 | Блок управления иммобилайзером, транспондер RL | 3L |
| B1 | Датчик температуры охлаждающей жидкости | 40L |
| B3 | Датчик уровня топлива | 46L |
| B7 | Датчик уровня охлаждающей жидкости | 8L |
| B8 | Датчик системы предпускового подогрева | 43L |
| B9 | Датчик уровня моторного масла | 27L |
| В11 | Датчик давления моторного масла | 14L |
| В37 | Датчик температуры наружного воздуха | 55L |
| В54 | Датчик уровня тормозной жидкости LL | 20L |
| В55 | Датчик уровня тормозной жидкости RL | 20L |
| В61 | Датчик температуры наружного воздуха | 56L |
| B72 | Датчик частоты вращения коленчатого вала двигателя | 60L |
| D2 | Реле системы предпускового подогрева | 4L |
| F35 | Предохранитель 10 А | 29Н |
| G1 | Генератор | 24H |
| G4 | Датчик спидометра | 76L |
| G5 | Датчик износа тормозных колодок левого | |
| переднего колеса | 21L | |
| G6 | Датчик износа тормозных колодок правого | |
| переднего колеса | 21L | |
| G7 | Датчик износа тормозных колодок левого | |
| заднего колеса | 21L | |
| G8 | Датчик износа тормозных колодок правого заднего колеса | 21L |
| G15 | Генератор 115 А | 18L |
| J2 | Вывод датчиков износа тормозных колодок | 20Н |
| 22Н | ||
| J3 | Вывод системы внутреннего освещения | 48К |
| J13 | Вывод ЭБУ ТНВД (EVE) | 7L |
| J17 | Вывод цепи включения лампы стояночного тормоза | 17J |
| J18 | Вывод «15», защищенный предохранителем | 17L |
| J19 | Вывод «61» | 30H |
| J30 | Вывод датчиков износа тормозных колодок | 24H |
| J31 | Вывод «15», защищенный предохранителем | 29F |
| J38 | Вывод «56a» | 1L |
| J39 | Вывод соединения с «массой» датчиков износа | |
| тормозных колодок | 25Н | |
| J46 | Вывод «58» | 79G |
| J49 | Вывод датчика частоты вращения коленчатого вала | 63H |
| 73G | ||
| J69 | Вывод датчика частоты вращения коленчатого вала | 51Н |
| 62Н | ||
| J105 | Вывод «15» | 27G |
| 35G | ||
| J149 | Вывод датчика частоты вращения коленчатого вала | 69H |
| J163 | Вывод «15R» | 30G |
| J203 | Вывод «D+» | 18H |
| tJ271 | Вывод «87» | 4F |
| J312 | Вывод «30», защищенный предохранителем | 52L |
| K34 | Реле автоматической коробки передач с системой | |
| автоматического перехода на пониженную передачу | ||
| kickdown | 66L | |
| K42 | Реле автоматической коробки передач с системой | |
| автоматического перехода на пониженную передачу | ||
| Kickdown (Post) | 64L | |
| K45 | Реле системы предварительного подогрева | 6L |
| P11 | 14-контактный диагностический разъем | 72L |
| P15 | Комбинация приборов | 4A |
| 12A | ||
| 20A | ||
| 27A | ||
| 36A | ||
| 45A | ||
| 52A | ||
| 60A | ||
| 69A | ||
| 77A | ||
| P15e11 | Лампы освещения комбинации приборов | 75В |
| P15h1 | Контрольная лампа указателей поворота | 9С |
| P15h6 | Контрольная лампа включения стояночного тормоза | 15С |
| P15h7 | Контрольная лампа недостаточного уровня | |
| охлаждающей жидкости | 7С | |
| P15h11 | Контрольная лампа зарядки аккумуляторной батареи | 18С |
| P15h12 | Контрольная лампа неисправности подушки | |
| безопасности | 30С | |
| P15h13 | Контрольная лампа систем предпускового подогрева | |
| и иммобилайзера | 2В | |
| P15h14 | Сигнальная лампа системы ADR | 37C |
| P15h20 | Контрольная лампа дальнего света фар | 1С |
| P15h25 | Контрольная лампа блокировки дифференциала | 27С |
| P15h33 | Контрольная лампа иммобилайзера | |
| (бензиновый двигатель) | 2С | |
| P15h40 | Сигнальная лампа износа тормозных колодок/ | |
| недостаточного уровня тормозной жидкости | 19С | |
| P15h42 | Контрольная лампа включения дополнительного привода | 35С |
| P15h59 | Сигнальная лампа недостаточного уровня | |
| моторного масла | 28С | |
| P15h60 | Сигнальная лампа низкого давления моторного масла | 13С |
| P15h66 | Контрольная лампа системы ABS | 34С |
| P15h71 | Контрольная лампа ABD | 34C |
| P15h73 | Контрольная лампа системы EDC | 36C |
| P15p1 | Указатель температуры охлаждающей жидкости | 43В |
| P15p3 | Указатель количества топлива в баке | 44В |
| P15p6 | Тахометр | 67В |
| P15p10 | Спидометр | 49В |
| P15p12 | Часы | 65В |
| S1 | Концевой выключатель дополнительного привода | 32L |
| S80 | Выключатель на рычаге стояночного тормоза | 15L |
| S104 | Выключатель блокировки дифференциала | 25L |
| S119 | Выключатель противотуманного света фар | |
| и задних фонарей | 50L | |
| W3 | Соединение с «массой» в левой фаре | 8H |
| W4 | Соединение с «массой» на перегородке | |
| моторного отсека | 21G | |
| W5 | Соединение с «массой» в блоке под сиденьем | 15H |
| 27H | ||
| 46F | ||
| W6 | Соединение с «массой» задних габаритных фонарей | 25G |
| W7 | Соединение с «массой» в моторном отсеке | 32H |
| W8 | Соединение с «массой» на кузове | 48G |
| W29 | Соединение с «массой» на рулевой колонке | 49Н |
| X4.1 | Контактный разъем топливного насоса/датчика | |
| количества топлива в баке | 45Н | |
| X4.2 | Контактный разъем топливного насоса/датчика | |
| количества топлива в баке | 45Н | |
| X33 | Разъем «TD» | 59Н |
| X41 | Разъем спидометра | 76G |
| X42 | Разъем датчика температуры охлаждающей жидкости | 41H |
| X44 | Разъем жгутов проводов кузова и крыши | 47G |
| X49 | Разъем спидометра | 69G |
| 75G | ||
| X78 | Разъем жгутов проводов рамы и двигателя | 12J |
| 18J | ||
| 40H | ||
| 43H | ||
| X79 | Разъем жгутов проводов рамы и кузова | 1G |
| 7G | ||
| 13G | ||
| 33H | ||
| 37H | ||
| 44F | ||
| 49G | ||
| 52G | ||
| 72H | ||
| X80 | Разъем жгутов проводов рамы и кузова | 56G |
| X81 | Разъем жгутов проводов рамы и кузова | 26G |
| 30H | ||
| 51G | ||
| 61F | ||
| 67E | ||
| 68G | ||
| 74G | ||
| X82 | Разъем жгутов проводов рамы и кузова | 31H |
| 38H | ||
| X136 | Разъем жгутов проводов кузова | 57К |
