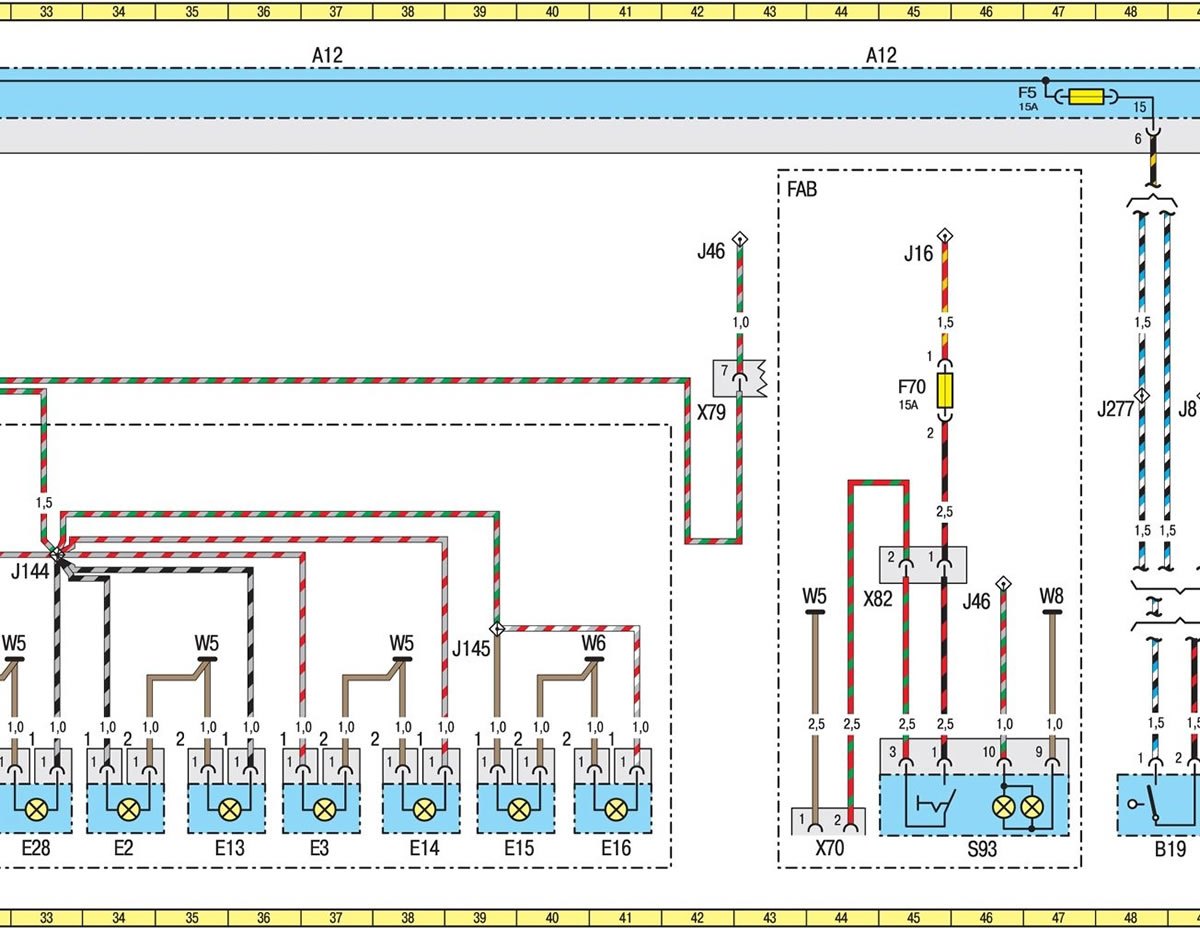

Система наружного освещения
| A12 | Центральный монтажный блок | 4A |
| 12A | ||
| 20A | ||
| 28A | ||
| 37A | ||
| 44A | ||
| 52A | ||
| 61A | ||
| 69A | ||
| 76A | ||
| A12f4 | Предохранитель ламп света заднего хода (гнездо 4) | 79B |
| A12f5 | Предохранитель ламп стоп-сигнала, обогревателей | |
| сопел омывателя ветрового стекла (гнездо 5) | 47B | |
| A12f7 | Предохранитель звукового сигнала, обогревателя | |
| заднего стекла (гнездо 7) | 8B | |
| B18 | 4-контактный выключатель сигнала торможения | |
| (круиз-контроль) | 50L | |
| B19 | 2-контактный выключатель сигнала торможения | 48L |
| E2 | Левый передний габаритный фонарь | 34L |
| E3 | Правый передний габаритный фонарь | 36L |
| E12 | Дополнительный фонарь сигнала торможения | 56L |
| E13 | Левый боковой габаритный фонарь | 35L |
| E14 | Правый боковой габаритный фонарь | 38L |
| E15 | Левый задний габаритный фонарь | 39L |
| E16 | Правый задний габаритный фонарь | 40L |
| E25 | Левая фара головного освещения | 4L |
| E25e4 | Лампа противотуманного света левой фары | 6K |
| E25e9 | Лампа габаритного света левой фары | 2K |
| E25e64 | Лампа ближнего света левой фары | 4K |
| E25e66 | Лампа дальнего света левой фары | 6K |
| E26 | Правая фара головного освещения | 14L |
| 18L | ||
| E25e5 | Лампа противотуманного света правой фары | 14K |
| E25e6 | Лампа габаритного света правой фары | 18K |
| E25e63 | Лампа ближнего света правой фары | 16K |
| E25e65 | Лампа дальнего света правой фары | 14K |
| E28 | Левый передний габаритный фонарь | 33L |
| E35 | Фонарь освещения номерного знака (Post) | 22L |
| E38 | Левый передний габаритный фонарь | 28L |
| E39 | Правый передний габаритный фонарь | 27L |
| E56 | Фонарь освещения номерного знака (Post) | 21L |
| E67 | Левый задний фонарь | 59L |
| 64L | ||
| E67e8 | Лампа габаритного света левого заднего фонаря | 61K |
| 67K | ||
| E67e19 | Лампа света заднего хода левого заднего фонаря | 69K |
| 64K | ||
| E67e33 | Лампа противотуманного света левого заднего фонаря | 60K |
| 66K | ||
| E67e36 | Лампа габаритного света левого заднего фонаря | 63K |
| E67e81 | Лампа освещения номерного знака левого | |
| заднего фонаря | 62K | |
| E67h18 | Лампа стоп-сигнала левого заднего фонаря | 60K |
| 65K | ||
| E67h22 | Лампа указателя поворота левого заднего фонаря | 58K |
| 64K | ||
| E68 | Правый задний фонарь | 69L |
| 74L | ||
| E68e1 | Лампа света заднего хода правого заднего фонаря | 71K |
| 76K | ||
| E68e7 | Лампа габаритного света правого заднего фонаря | 69K |
| 74K | ||
| E68e34 | Лампа противотуманного света правого заднего фонаря | 68K |
| 73K | ||
| E68e37 | Лампа габаритного света правого заднего фонаря | 73K |
| E68e82 | Лампа освещения номерного знака правого | |
| заднего фонаря | 72K | |
| E68h4 | Лампа указателя поворота правого заднего фонаря | 70K |
| 76K | ||
| E68h19 | Лампа стоп-сигнала правого заднего фонаря | 70K |
| 75K | ||
| E75 | Фонарь освещения номерного знака | 23L |
| E76 | Фонарь освещения номерного знака | 25L |
| F70 | Предохранитель (15 А) реле (вывод «D+») | 45E |
| J4 | Вывод «58R» | 18H |
| 71D | ||
| J8 | Вывод цепи ламп сигнала торможения | 48E |
| J15 | Вывод «54» | 53E |
| 71E | ||
| J16 | Вывод «30» | 45C |
| J20 | Вывод лампы света заднего хода правого | |
| заднего фонаря | 61Е | |
| 73E | ||
| J21 | Вывод «81a» | 73D |
| J22 | Вывод «15», защищенный предохранителем | 8E |
| J26 | Вывод ламп противотуманного света задних фонарей | 10Е |
| 62E | ||
| 70E | ||
| J28 | Вывод «58R» | 71Е |
| J29 | Вывод «58L» | 62Е |
| J33 | Вывод «58» | 22C |
| J38 | Вывод «56a» | 6E |
| J46 | Вывод «58» | 42C |
| 45H | ||
| J51 | Вывод «15», защищенный предохранителем | 78H |
| J56 | Вывод ламп противотуманного света фар | 6H |
| J79 | Вывод «58L» | 2H |
| 62D | ||
| J80 | Вывод указателей правого поворота | 72Е |
| J81 | Вывод указателей левого поворота | 60Е |
| J144 | Вывод ламп габаритного света | 33G |
| J145 | Вывод ламп габаритного света | 39H |
| 62H | ||
| 72H | ||
| J148 | Вывод «56b» | 4E |
| 12E | ||
| J277 | Вывод «15» | 47E |
| J305 | Вывод «58» | 22E |
| J340 | Вывод «31» | 28J |
| 56H | ||
| P15 | Комбинация приборов | 7L |
| 13L | ||
| P15h20 | Контрольная лампа дальнего света фар | 8K |
| S19 | Включатель ламп света заднего хода | 79L |
| S53 | Замок зажигания | 1A |
| S65 | Выключатель блокировки пуска двигателя | 78L |
| S93 | Выключатель освещения | 45L |
| S119 | Выключатель противотуманного света фар | |
| и задних фонарей | 10L | |
| S119h57 | Контрольная лампа включения ламп | |
| противотуманного света задних фонарей | 11K | |
| W2 | Соединение с «массой» в правой фаре | 19H |
| W3 | Соединение с «массой» в левой фаре | 2H |
| W4 | Соединение с «массой» на перегородке | |
| моторного отсека | 11E | |
| 30L | ||
| 55L | ||
| W5 | Соединение с «массой» в блоке под сиденьем | 32H |
| 35H | ||
| 38H | ||
| 43H | ||
| 53H | ||
| W6 | Соединение с «массой» ламп габаритного света | |
| задних фонарей | 22H | |
| 24C | ||
| 40H | ||
| 63E | ||
| 74E | ||
| W8 | Соединение с «массой» на кузове | 46Н |
| X26 | 2-контактный разъем цепи ламп освещения | |
| номерного знака | 24E | |
| X45.1 | Разъем жгутов проводов рамы и крыши | |
| (базовая модификация) | 30H | |
| 55E | ||
| X45.2 | Разъем жгутов проводов рамы и крыши (LB5/L07) | 26H |
| 29H | ||
| 55F | ||
| 56H | ||
| X70 | Разъем проводов системы освещения на кузове | 43L |
| X79 | Разъем жгутов проводов рамы и кузова | 7E |
| 13H | ||
| 42E | ||
| X82 | Разъем жгутов проводов рамы и кузова | 44H |
| X119 | Разъем цепи ламп габаритного света | 31L |
