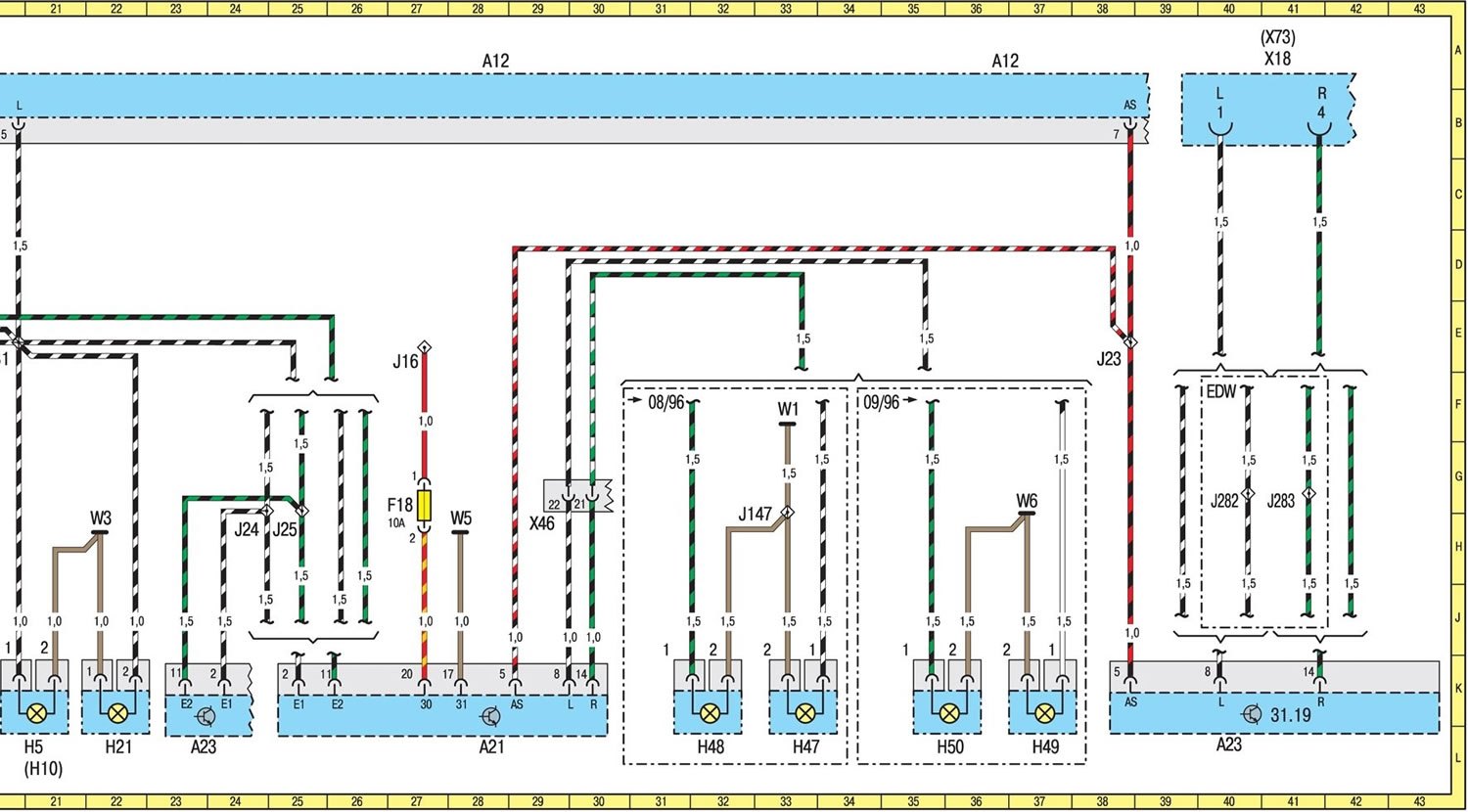

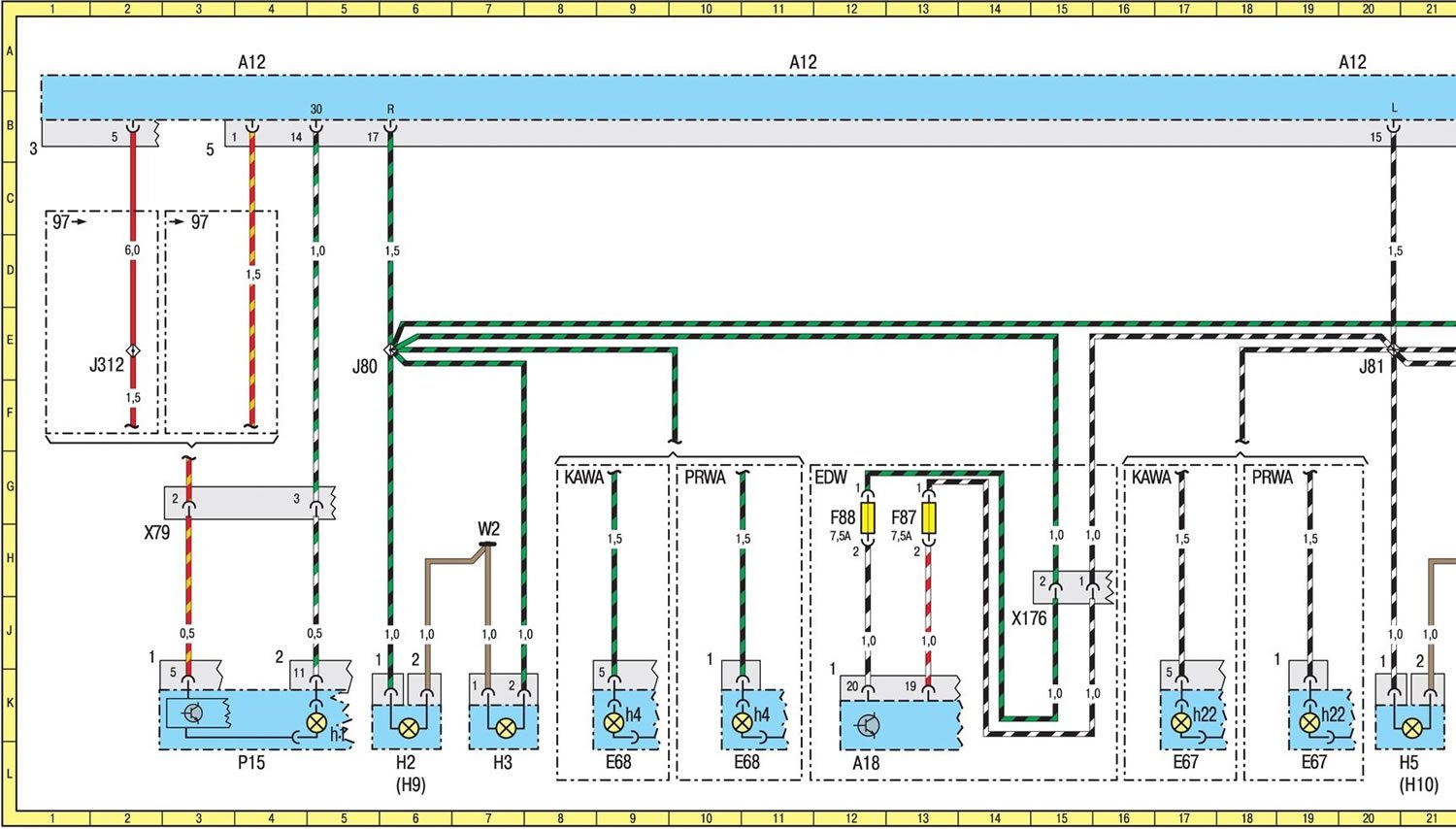

Указатели поворота, аварийная световая сигнализация
| A12 | Центральный монтажный блок | 4A |
| 12A | ||
| 20A | ||
| 28A | ||
| 36A | ||
| A18 | ЭБУ сигнализацией и противоугонной системой | 13L |
| A21 | Дополнительный ЭБУ № 1 световой сигнализацией | 28L |
| A23 | Дополнительный ЭБУ № 2 световой сигнализацией | 23L |
| 39L | ||
| E67 | Левый задний фонарь | 18L |
| 19L | ||
| E67h22 | Лампа левого заднего указателя поворота | 18K |
| 20K | ||
| E68 | Правый задний фонарь | 9L |
| 11L | ||
| E68h4 | Лампа правого заднего указателя поворота | 9K |
| 11K | ||
| F18 | Предохранитель (10 А) дополнительного ЭБУ № 1 | |
| световой сигнализацией | 27Н | |
| F87 | Предохранитель (7,5 А) ламп левых | |
| указателей поворота (EDW) | 13Н | |
| F88 | Предохранитель (7,5 А) ламп правых | |
| указателей поворота (EDW) | 13Н | |
| H2 | Лампа (5 Вт) правого переднего указателя поворота | 6L |
| H3 | Лампа правого переднего указателя поворота | 7L |
| H5 | Лампа (5 Вт) левого переднего указателя поворота | 21L |
| H9 | Лампа (21 Вт) правого переднего указателя поворота | 6L |
| H10 | Лампа (21 Вт) левого переднего указателя поворота | 21L |
| H21 | Лампа левого переднего указателя поворота | 22L |
| H47 | Боковой повторитель левого указателя поворота | 33L |
| H48 | Боковой повторитель правого указателя поворота | 31L |
| H49 | Дополнительный левый указатель поворота | 36L |
| H50 | Дополнительный правый указатель поворота | 35L |
| J16 | Вывод «30» | 27E |
| J23 | Вывод «AS» | 38E |
| J24 | Вывод левого указателя поворота на крыше | 24H |
| J25 | Вывод правого указателя поворота на крыше | 25H |
| J80 | Вывод правого указателя поворота | 6Е |
| J81 | Вывод левого указателя поворота | 20Е |
| J147 | Вывод соединения с «массой» указателей поворота | 32H |
| J282 | Вывод левого указателя поворота прицепа | 39G |
| J283 | Вывод правого указателя поворота прицепа | 40G |
| J312 | Вывод «30», защищенный предохранителем | 2E |
| P15 | Комбинация приборов | 4L |
| P15h1 | Контрольная лампа указателей поворота | 5K |
| W1 | Соединение с «массой» на крыше | 32F |
| W2 | Соединение с «массой» в правой фаре | 7H |
| W3 | Соединение с «массой» в левой фаре | 22H |
| W5 | Соединение с «массой» в блоке под сиденьем | 27H |
| W6 | Соединение с «массой» задних габаритных фонарей | 36H |
| X18 | 13-контактный разъем подключения | |
| электрооборудования прицепа | 40A | |
| X46 | Разъем жгутов проводов рамы и крыши | |
| (дополнительное оборудование) | 29H | |
| X73 | Разъем подключения электрооборудования прицепа | 40A |
| X79 | Разъем жгутов проводов рамы и кузова | 3H |
| X176 | Разъем подключения сигнализации и противоугонной | |
| системы | 15J |
