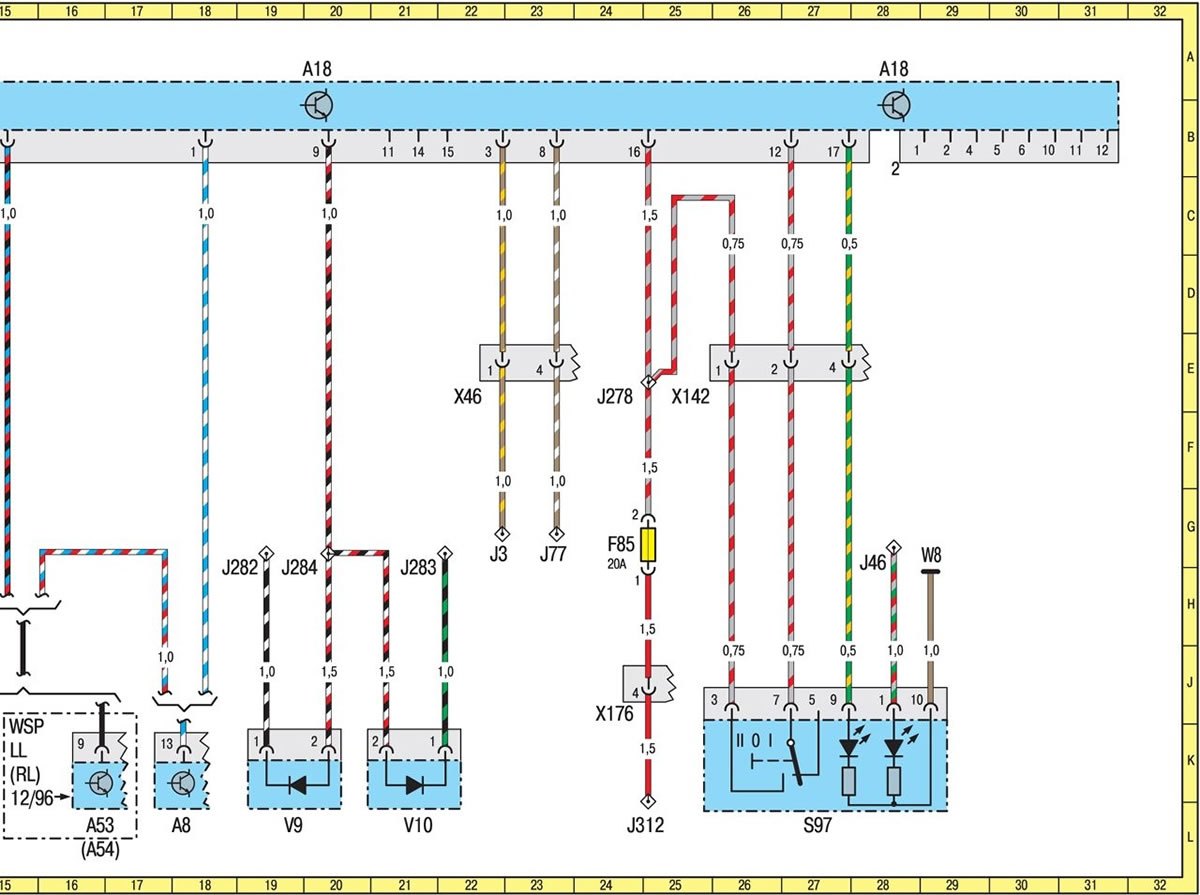

Противоугонная система EDW
| А8 | ЭБУ системой центральной блокировки | |
| замков дверей | 18L | |
| A18 | ЭБУ сигнализацией и противоугонной системой | 5А |
| 12А | ||
| 20А | ||
| 28А | ||
| А25 | Блок дистанционного управления зажиганием | 15L |
| A53 | Блок управления иммобилайзером, транспондер LL | 17L |
| A54 | Блок управления иммобилайзером, транспондер RL | 17L |
| F85 | Предохранитель (20 А) вывода «30» (EDW) | 24H |
| F86 | Предохранитель (7,5 А) вывода «15» (EDW) | 14E |
| F87 | Предохранитель (7,5 А) указателей левого | |
| поворота (EDW) | 7E | |
| F88 | Предохранитель (7,5 А) указателей правого | |
| поворота (EDW) | 8E | |
| F100 | Предохранитель (10 А) звуковой сигнализации (EDW) | 5E |
| H34 | Звуковая сигнализация EDW | 5L |
| J3 | Вывод системы внутреннего освещения | 22H |
| J22 | Вывод «15», защищенный предохранителем | 2H |
| J31 | Вывод «15», защищенный предохранителем | 14H |
| J46 | Вывод «58» | 28Н |
| J77 | Вывод системы внутреннего освещения | 23H |
| J80 | Вывод правого указателя поворота | 8L |
| J81 | Вывод левого указателя поворота | 8L |
| J251 | Вывод сигнального устройства | 1E |
| J278 | Вывод «15» | 3H |
| 24E | ||
| J282 | Вывод указателя левого поворота прицепа | 19H |
| J283 | Вывод указателя правого поворота прицепа | 21H |
| J284 | Вывод системы EDW указателей поворота прицепа | 20H |
| J312 | Вывод «30», защищенный предохранителем | 25L |
| J314 | Вывод «87» (EDW) | 6Е |
| К37 | Реле звукового сигнала | 2L |
| P11 | 14-контактный диагностический разъем | 13L |
| S18 | Контактный выключатель системы EDW на капоте | 12L |
| S45 | Выключатель на замке двери водителя | 10L |
| S97 | Выключатель режима «сигнализации» | 27L |
| V9 | Диод | 20L |
| V10 | Диод | 21L |
| W2 | Соединение с «массой» в правой фаре | 12G |
| W2.1 | Соединение с «массой» в правой фаре (EDW) | 4H |
| W4 | Соединение с «массой» на перегородке моторного | |
| отсека | 11H | |
| W5 | Соединение с «массой» в блоке под сиденьем | 11Е |
| W8 | Соединение с «массой» на кузове | 28Н |
| X46 | Разъем жгутов проводов рамы и кузова | |
| (дополнительное оборудование) | 22E | |
| X142 | Разъем жгутов проводов рамы и кузова | 25E |
| X176 | Разъем EDW | 5H |
| 24K |
