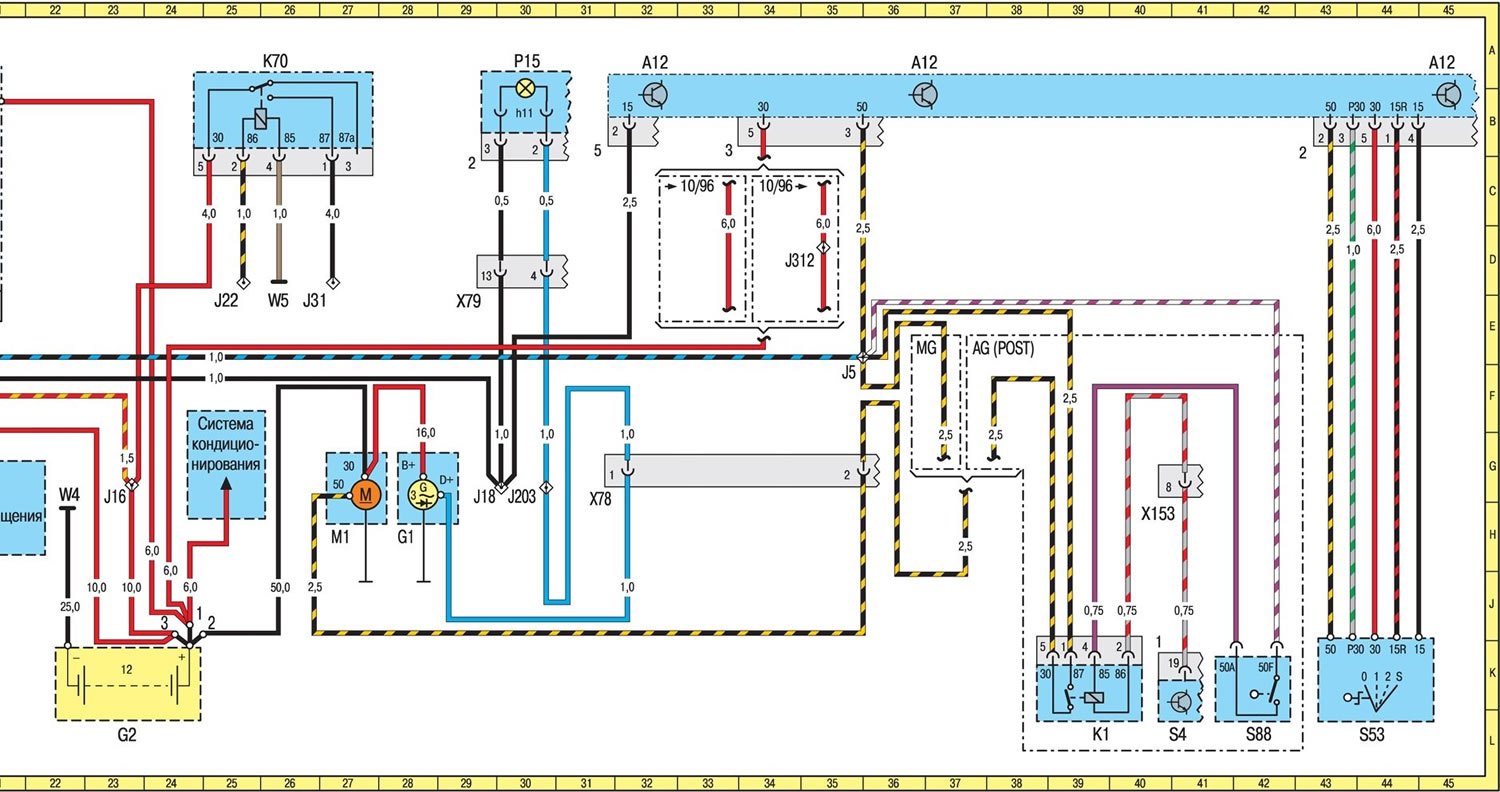

Системы электроснабжения и пуска двигателя 601.943 выпуска до апреля 1998 г.
| A12 | Центральный монтажный блок | 31А |
| 36А | ||
| 44А | ||
| А25 | Электронный блок дистанционного управления | |
| зажиганием | 2L | |
| A53 | Блок управления иммобилайзером, транспондер LL | 3L |
| A54 | Блок управления иммобилайзером, транспондер RL | 3L |
| B8 | Датчик (температуры воздуха) системы | |
| предпускового подогрева | 8L | |
| D2 | Реле (свечей накаливания) системы предпускового | |
| подогрева | 6A | |
| 12A | ||
| 19A | ||
| F70 | Предохранитель (15 А) реле (вывод «D+») | 13H |
| 17H | ||
| G1 | Генератор | 27H |
| G2 | Аккумуляторная батарея | 23L |
| J5 | Вывод «50» | 35F |
| J16 | Вывод «30» | 23H |
| J18 | Вывод «15», защищенный предохранителем | 29H |
| J19 | Вывод «61» | 12H |
| 18H | ||
| J22 | Вывод «15», защищенный предохранителем | 25E |
| J31 | Вывод «15», защищенный предохранителем | 26E |
| J89 | Вывод «56b» | 16H |
| J203 | Вывод «D+» | 10H |
| 14H | ||
| 29H | ||
| J312 | Вывод «30», защищенный предохранителем | 34D |
| J327 | Вывод «30» | 20H |
| K1 | Реле блокировки пуска двигателя | 39L |
| K26 | Реле вывода «D+» | 12L |
| 16L | ||
| K70 | Реле вывода подключения дополнительного | |
| оборудования | 25A | |
| M1 | Стартер | 26H |
| P15 | Комбинация приборов | 5L |
| 29A | ||
| P15h11 | Контрольная лампа зарядки аккумуляторной батареи | 29A |
| P15h13 | Контрольная лампа системы предпускового | |
| подогрева и иммобилайзера | 5K | |
| R13 | Свеча накаливания | 2E |
| R14 | Свеча накаливания | 3E |
| R15 | Свеча накаливания | 3E |
| R16 | Свеча накаливания | 3E |
| S4 | Программный переключатель автоматической | |
| коробки передач | 40L | |
| S53 | Замок зажигания | 43L |
| S88 | Выключатель блокировки пуска (Post) | 41L |
| W4 | Соединение с «массой» на перегородке моторного | |
| отсека | 22H | |
| W5 | Соединение с «массой» в блоке под сиденьем | 11G |
| 15G | ||
| 18G | ||
| 25E | ||
| W7 | Соединение с «массой» в моторном отсеке | 8H |
| X42 | Контактный разъем датчика температуры | |
| охлаждающей жидкости | 7H | |
| X78 | Разъем жгутов проводов рамы и двигателя | 31H |
| X79 | Разъем жгутов проводов рамы и кузова | 4Н, 29Е |
| Х153 | 22-котнактный разъем жгутов проводов рамы | |
| и кузова | 40Н |
