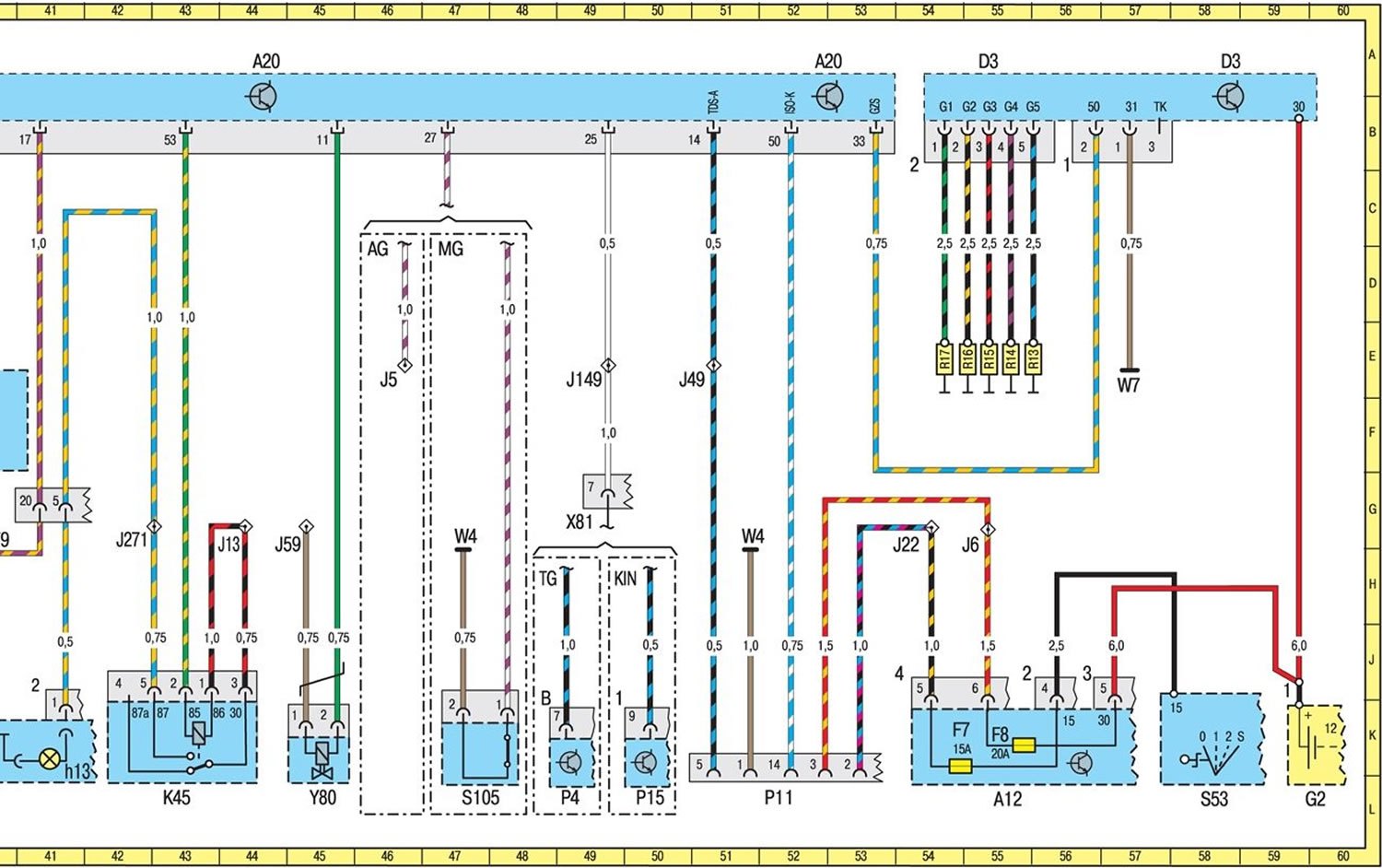

Система управления дизельным двигателем 602.980 с ТНВД распределительного типа (автомобили выпуска с июля 1998 г.)
| A12 | Центральный монтажный блок | 1L |
| 26L | ||
| 55L | ||
| A12F5 | Предохранитель 15 А | 26K |
| A12F7 | Предохранитель 15 А | 54K |
| A12F8 | Предохранитель 20 А | 55K |
| A20 | ЭБУ двигателем (MSA) | 4A |
| 12A | ||
| 21A | ||
| 28A | ||
| 36A | ||
| 44A | ||
| 52A | ||
| B16 | Датчик температуры охлаждающей жидкости | 8L |
| B18 | 4-контактный выключатель стоп-сигнала | |
| (автомобили с круиз-контролем) | 29L | |
| B19 | 2-контактный выключатель сигнала торможения | 24L |
| B47 | Датчик давления (наддува) воздуха во впускном | |
| коллекторе | 23L | |
| B49 | Датчик момента начала впрыска топлива | 10L |
| B73 | Датчик угла поворота коленчатого вала | 11L |
| D3 | Выходной каскад системы предпускового подогрева | 55А |
| 58А | ||
| F15 | Предохранитель (15А) ЭБУ двигателем | 6E |
| G2 | Аккумуляторная батарея | 2L |
| 60L | ||
| G14 | Датчик температуры всасываемого воздуха | 19L |
| J5 | Вывод «50» | 46E |
| J6 | Вывод «30», защищенный предохранителем | 55H |
| J8 | Вывод сигнала торможения | 2G |
| 24G | ||
| 29G | ||
| J12 | Выводы датчиков для соединения с «массой» | 8E |
| 15Е | ||
| 19E | ||
| J13 | Вывод ЭБУ ТНВД (EVE) | 5G |
| 17E | ||
| 44G | ||
| J14 | Вывод ЭБУ ТНВД (EVE) | 17E |
| J18 | Вывод «15», защищенный предохранителем | 1E |
| J22 | Вывод «15», защищенный предохранителем | 54H |
| J49 | Вывод датчика частоты вращения коленчатого вала | 51E |
| phaJ59 | Вывод форсунок | 6G |
| 14E | ||
| 28G | ||
| 37G | ||
| 45G | ||
| J105 | Вывод «15» | 39G |
| J149 | Вывод датчика частоты вращения коленчатого вала | 49E |
| J210 | Вывод «30» | 4G |
| J271 | Вывод «87» | 42G |
| J272 | Вывод датчиков положения педали акселератора, | |
| давления (наддува) воздуха во впускном коллекторе | ||
| и температуры всасываемого воздуха | 21E | |
| J277 | Вывод «15» | 30E |
| K5 | Реле питания ЭБУ двигателем | 4L |
| K45 | Реле системы предварительного подогрева | 43L |
| P4 | Тахограф | 49L |
| P11 | 14-контактный диагностический разъем | 52L |
| P15 | Комбинация приборов | 40L |
| 50L | ||
| P15h13 | Контрольная лампа системы предварительного | |
| подогрева и иммобилайзера | 41L | |
| P15h73 | Контрольная лампа системы EDC | 39L |
| R13 | Свеча накаливания | 56E |
| R14 | Свеча накаливания | 55E |
| R15 | Свеча накаливания | 55E |
| R16 | Свеча накаливания | 55E |
| R17 | Свеча накаливания | 54E |
| R40 | Датчик положения педали акселератора | 21L |
| R40s1 | Выключатель режима холостого хода | 22K |
| S53 | Замок зажигания | 58L |
| S105 | Включатель на педали сцепления | 47L |
| S123 | Включатель круиз-контроля | 31L |
| W4 | Соединение с «массой» на перегородке моторного | |
| отсека | 2H | |
| 22H | ||
| 47H | ||
| 51G | ||
| W7 | Соединение с «массой» в моторном отсеке | 2E |
| 9D | ||
| 57E | ||
| X78 | Разъем жгутов проводов рамы и двигателя | 7H |
| 12H | ||
| X79 | Разъем жгута проводов рамы и кузова | 40G |
| X81 | Разъем жгута проводов рамы и кузова | 49G |
| Y44 | Клапан системы рециркуляции ОГ | 6L |
| Y45 | ТНВД с электронным управлением | 13L |
| 17L | ||
| Y45.1 | Разъем электромагнитного клапана муфты | |
| опережения впрыска топлива | 13H | |
| Y45.3 | Разъем ЭБУ ТНВД | 15H |
| Y45b1 | Датчик температуры топлива | 18L |
| Y45l1 | Датчик хода рейки ТНВД | 16L |
| Y45l2 | Датчик хода рейки ТНВД | 15L |
| Y45y1 | Регулятор количества подаваемого топлива | 17L |
| Y45y2 | Электромагнитный клапан муфты опережения | |
| впрыска топлива | 14L | |
| Y45y3 | Электромагнитный клапан прекращения подачи | |
| топлива | 13L | |
| Y46 | Электромагнитный клапан изменения давления | |
| впрыска топлива | 38L | |
| Y47 | Электромагнитный клапан момента впрыска топлива | 37L |
| Y80 | Клапан регулировки давления наддува | 45L |
