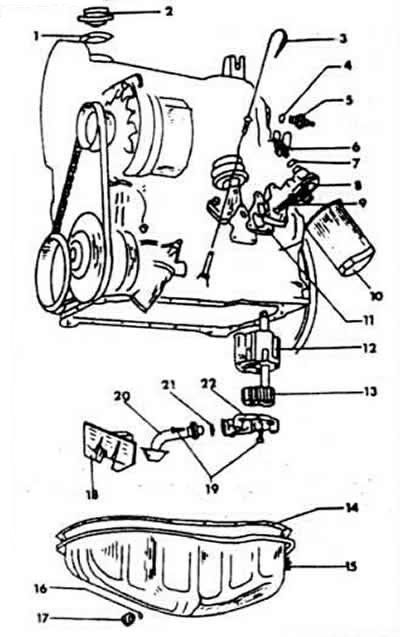

1 - уплотнительное кольцо; 2 - заправочное резьбовое соединение; 3 - маслоизмерительная рейка; 4 - уплотнительное кольцо; 5 - переключатель давления масла (0,3 бар); 6 - переключатель давления масла (1,8 бар); 7 - уплотнительное кольцо; 8 - цоколь фильтра; 9 - винт, 25 Нм; 10 - масляный фильтр; 11 - уплотнение; 12 - корпус масляного фильтра; 13 - шестерни насоса; 14 - уплотнение масляной ванны; 15 - винт, 20 Нм; 16 - уплотнительное кольцо; 17 - пробка слива масла; 18 - маслонаправляющая пластина; 19 - винты, 10 Нм; 20 - масловсасывающая труба; 21 - уплотнительно кольцо; 22 - крышка насоса с предохранительным клапаном
Двигатель смазывается маслом путем принудительной циркуляционной смазки, шестеренчатый насос, приводимый в действие промежуточным валом, находится в нижней части картера. Масляный радиатор смонтирован под фильтром
