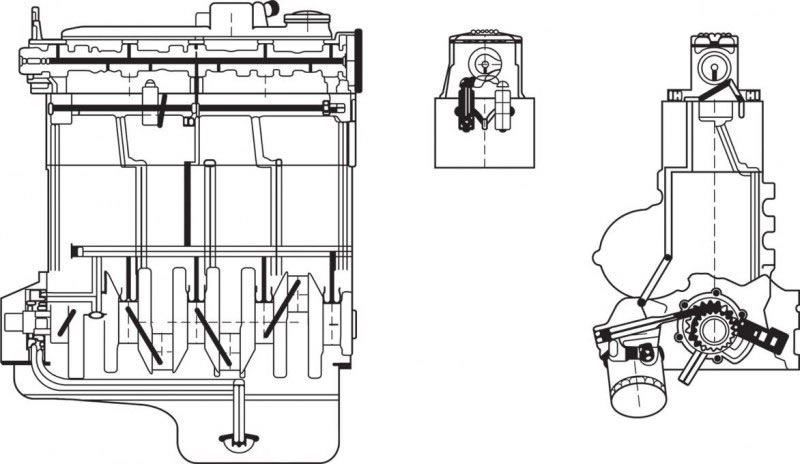

Рис. 3.3. Система смазки двигателя
Система смазки двигателя – под давлением, через полнопоточный масляный фильтр, с помощью шестеренчатого насоса (рис. 3.3). Масло засасывается через сетчатый фильтр в маслоприемный патрубок и под давлением подается насосом на полнопоточный масляный фильтр. Масляный фильтр – полнопоточный с бумажным фильтрующим элементом. Для обеспечения подачи масла в двигатель в случае засорения фильтра имеется перепускной клапан.
От фильтра масло подается в главную магистраль, которая смазывает коренные подшипники коленчатого вала через пересекающиеся масляные каналы. Масло, поступающее через небольшие отверстия в шатунах, смазывает стенки цилиндров и охлаждает нижнюю часть поршня.
Главная магистраль имеет вертикальные каналы, по которым масло подается вверх через головку цилиндров в корпус подшипников распределительного вала. Масло подается в распределительный вал через отверстие в шейке третьего подшипника. Через канал, просверленный вдоль оси распределительного вала, масло подается на остальные шейки. Шейка третьего подшипника имеет пересекающиеся каналы, расположенные в корпусе подшипников, которые направляют масло в канал, просверленный вдоль левой стороны головки цилиндров. В этом канале расположен предохранительный клапан, регулирующий максимальное давление в системе смазки.
Через этот канал масло подается на механизмы регулировки зазоров впускных клапанов, а через пересекающие его каналы – на механизм регулировки зазоров выпускных клапанов. Смазка кулачков распределительного вала осуществляется через отверстия, просверленные в каждом кулачке. Эти отверстия пересекают канал, проходящий вдоль распределительного вала. Избыток масла из клапанного механизма стекает обратно в картер через отверстия на концах головки цилиндров, а также через отверстия, расположенные рядом с опорными тарелками пружин впускных клапанов первого, второго и третьего цилиндра.
