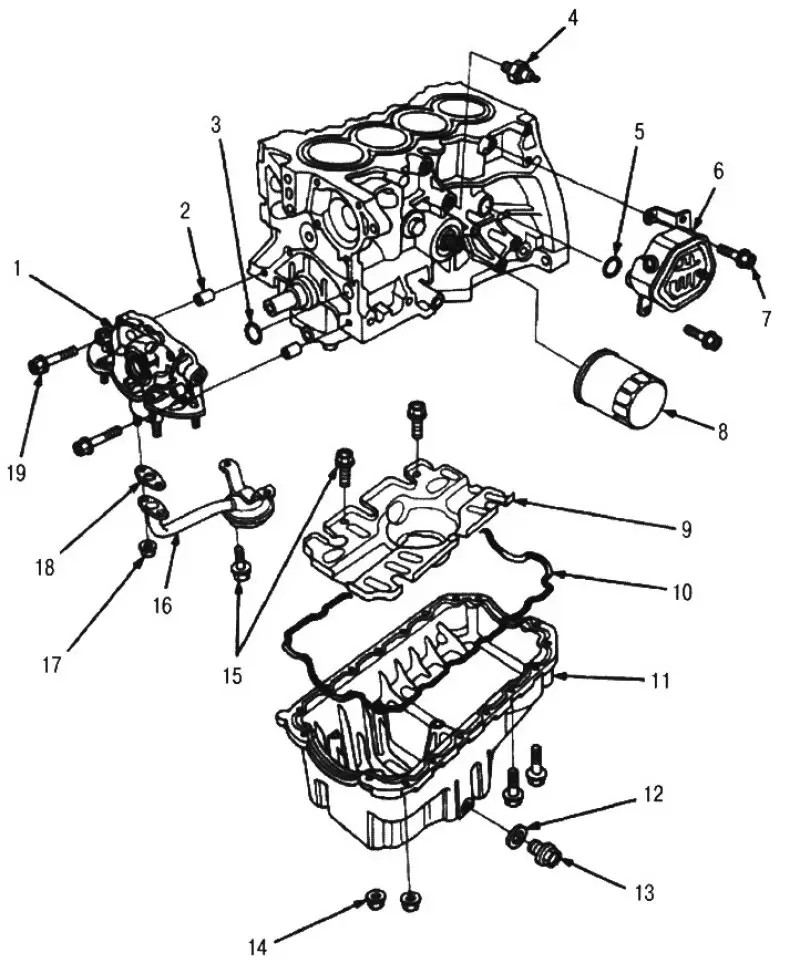

Модели для Европы, Австралии и Южной Африки
1. МАСЛЯНЫЙ НАСОС. Ремонт (см. ниже). Проверка (см. ниже). Нанесите герметик на контактную поверхность блока.
2. РЕПЕРНЫЙ ШТИФТ
3. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ, Замените.
4. ДАТЧИК ДАВЛЕНИЯ МАСЛА, 18 Nm (1,8 кгс/м). 1/8 дюйма BSPT (Британская трубная коническая резьба) 28 ниток/дюйм. Пользуйтесь соответствующим герметиком.
5. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ. Замените.
6. КАМЕРА МАСЛЯНОГО САПУНА
7. 6х1,0 мм, 11 Nm (1,1 кгс/м)
8. МАСЛЯНЫЙ ФИЛЬТР. Замена (см. ниже)
9. ОТРАЖАТЕЛЬНАЯ ПЛАСТИНА
10. ПРОКЛАДКА МАСЛЯНОГО ПОДДОНА. Замените.
11. МАСЛЯНЫЙ ПОДДОН.
12. ШАЙБА, Замените.
13. БОЛТ СЛИВНОГО ОТВЕРСТИЯ, 39 Nm (4,0 кгс/м). Не перетягивайте.
14. 6x1,0 мм, 12 Nm (1,2 кгс/м) 15,6x1,0 мм, 11 Nm (1,1 кгс/м)
16. СЕТЧАТЫЙ МАСЛЯНЫЙ ФИЛЬТР
17. 6x1,0 мм, 11 Nm (1,1 кгс/м)
18. ПРОКЛАДКА. Замените.
19. 6x1,0 мм, 11 Nm (1,1 кгс/м)
Примечание:
- При сборке ставьте новые кольцевые уплотнения.
- Перед установкой наносите масло на кольцевые уплотнения.
- Пользуйтесь герметиком P/N 08С70-К0234М, 08С70-К0334М или 08C70-X0331S.
- Перед установкой очистите контактные поверхности под прокладку масляного поддона.

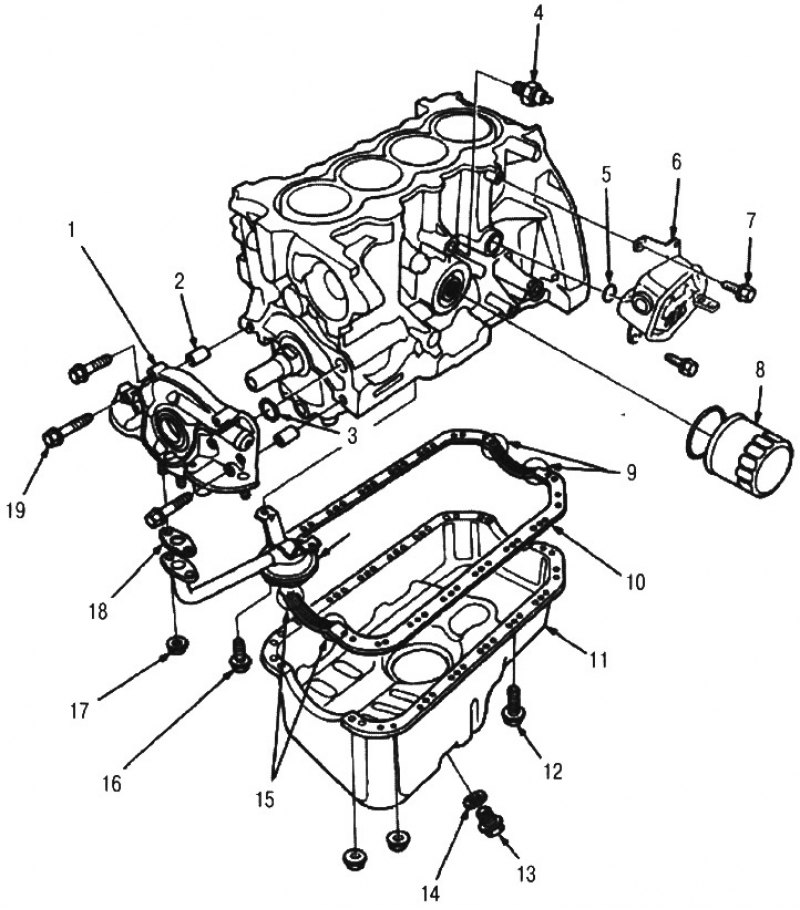

За исключением моделей дляЕвропы, Австралии и Южной Африки
Информация скопирована с сайта autoinstruction.ru
1. МАСЛЯНЫЙ НАСОС. Ремонт (см. ниже). Проверка (см. ниже). Нанесите герметик на контактную поверхность блока.
2. РЕПЕРНЫЙ ШТИФТ
3. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ. Замените.
4. ДАТЧИК ДАВЛЕНИЯ МАСЛА, 18 Nm( 1,8 кгс/м). 1/8 дюйма BSPT (Британская трубная коническая резьба) 28 ниток/дюйм. Пользуйтесь соответствующим герметиком.
5. КОЛЬЦЕВОЕ УПЛОТНЕНИЕ. Замените.
6. КАМЕРА МАСЛЯНОГО САПУНА
7. 6x1,0 мм, 11 Nm (1,1 кгс/м)
8. МАСЛЯНЫЙ ФИЛЬТР. Замена (см. ниже)
9. Наносите герметик в этих точках.
10. ПРОКЛАДКА МАСЛЯНОГО ПОДДОНА. Замените.
11. МАСЛЯНЫЙ ПОДДОН.
12. 6x1,0 мм, 12 Nm (1,2 кгс/м)
13. БОЛТ СЛИВНОГО ОТВЕРСТИЯ, 44 Nm (4,5 кгс/м). Не перетягивайте.
14. ШАЙБА, Замените.
15. Наносите герметик в этих точках.
16. 6x1,0 мм, 11 Nm (1,1 кгс/м)
17. 6x1,0 мм, 11 Nm (1,1 кгс/м)
18. ПРОКЛАДКА. Замените. 19.6x1,0 мм, 11 Nm (1,1 кгс/м)
