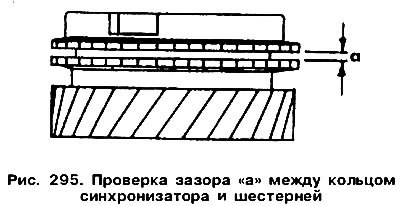

Перед тем как приступить к монтажу вала, необходимо кольцо синхронизатора I/II передачи надеть на конус соответствующей шестерни и измерить зазор «а» между кольцом и шестерней (рис. 295). Предельно допустимый зазор (износ) составляет 0,5 мм.
После установки в ступицу сухарей наденьте на нее обойму.

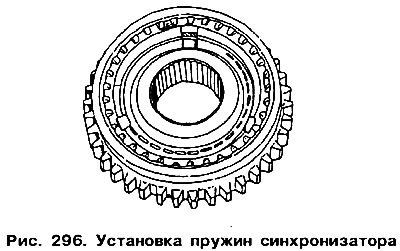

С обеих сторон синхронизатора установите пружины так, чтобы их концы были взаимно развернуты на 120°, как это показано пунктирной линией на рис. 296. Также следует обратить внимание на то, чтобы канавка в обойме была направлена в сторону шестерни 1 передачи.
Нагрейте шестерню 15 (см. рис. 292) IV передачи до 120°С и вставьте вал в шестерню выступом, направленным в сторону шестерни III передачи.
Так же наденьте шестерню 14 III передачи, причем выступ должен быть направлен к шестерне IV передачи. Вал и шестерни не должны быть покрыты маслом.
Вставьте шестерню 12 II передачи и смазанный игольчатый подшипник 13.
Напрессуйте ступицу синхронизатора 10; канавка обоймы должна быть направлена вверх. Обратите внимание на то, что кольцо синхронизатора было установлено правильно.
Установите стопорное кольцо (см. рис. 291) и шайбу. Наденьте на вал шестерню 6 (см. рис. 292) I передачи. Наденьте пружинную шайбу, а также стопорное кольцо.
