Разборка вторичного вала коробки

0

Выньте стопорное кольцо шарикового подшипника, помещенное в канавке вторичного вала и снимите разжимное кольцо с наружного пальца подшипника.

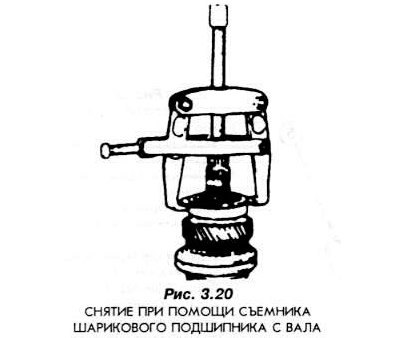

При помощи съемника, лапы которого должны войти в канаву наружного кольца (рис. 3.20), снимите шариковый подшипник с вала. Подиипник, снятый с вала таким образом, не пригоден к дальнейшей эксплуатации, и поэтому он должен быть заменен новым.



Снимите рукой ведомую шестерню четвертой передачи.

Выньте стопорное кольцо ступицы синхронизатора третьей и четвертой передачи.

Снимите ступицу синхронизатора вместе с шестерней третьей передачи.

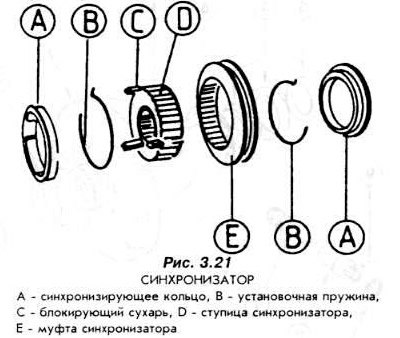

Выньте состоящее из трех частей стопорное кольцо ступицы синхронизатора первой и второй передачи. Выньте подвижные части синхронизатора (рис. 3.21).

• снимите с вала ступицу синхронизатора,
• снимите синхронизирующие кольца,
• снимите установочные пружины,
• выньте сухари.

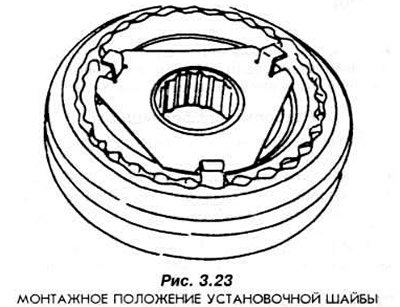

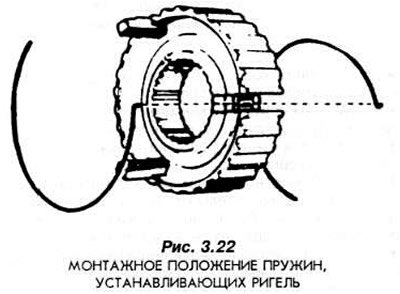

Во время сборки синхронизатора установочные пружины необходимо монтировать по рис. 3.22. Сухари фиксируются шайбой, показанной на рисунке 3.23. Установочная пружина должна нажимать на сухари и должна находиться между установочной шайбой и ступицей синхронизатора (рис. 3.22 и 3.23).






Промежуточный вал передачи заднего хода не следует вынимать, а также не следует снимать установленные на нем части, так как концы вала плотно вставлены в корпус.
