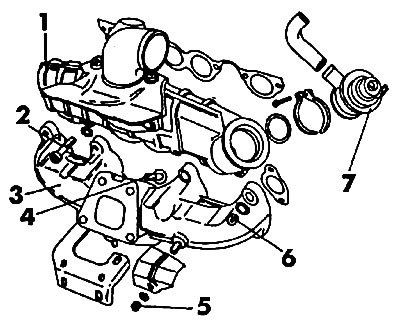

Рис. 261. Впускной и выпускной коллекторы: 1 - впускной коллектор; 2 - болт (25 Нм); 3 - выпускной коллектор; 4 - болт (70 Нм); 5 - гайка приемной трубы глушителя (25 Нм); 6 - гайка (25 Нм); 7 - распределительный воздушный клапан
Замена впускного и выпускного коллекторов (Volkswagen Golf II «Mk2»)
Крепление впускного и выпускного коллекторов показано на рис. 261. Перед снятием коллекторов нужно снять турбокомпрессор. Прокладки выпускного и впускного коллектора должны быть заменены новыми.
Рис. 261. Впускной и выпускной коллекторы: 1 - впускной коллектор; 2 - болт (25 Нм); 3 - выпускной коллектор; 4 - болт (70 Нм); 5 - гайка приемной трубы глушителя (25 Нм); 6 - гайка (25 Нм); 7 - распределительный воздушный клапан
Рис. 261. Впускной и выпускной коллекторы: 1 - впускной коллектор; 2 - болт (25 Нм); 3 - выпускной коллектор; 4 - болт (70 Нм); 5 - гайка приемной трубы глушителя (25 Нм); 6 - гайка (25 Нм); 7 - распределительный воздушный клапан
