Двигатель М 123

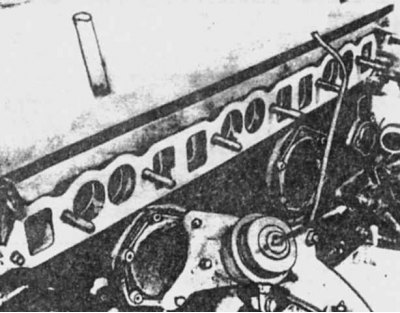

Снятие прокладки коллектора (двигатель М 123)
1. Спустите жидкость из системы охлаждения.
2. Снимите воздухоочиститель.
3. Отсоедините органы управления дроссельной заслонкой.
4. Отметьте (промаркируйте) расположение всех проводов и шлангов.
5. Отсоедините шланги системы охлаждения и вакуумные шланги; отсоедините провода от карбюратора.
6. Отверните болты крепления возвратной трубки подогревателя.
7. Отверните гайки фланцев выпускной трубы и, постукивая, освободите фланцы.
Источник расположен на веб-ресурсе (Autoinstruction.ru)
8. Отметьте положение кронштейнов на коллекторах.
9. Отсоедините механизмы управления регулятором подогрева на выпускном коллекторе.
10. Отверните гайки и снимите впускной и выпускной коллекторы с головки цилиндров. Снимите прокладки.
11. Снимите карбюратор.
12. Отверните болты кожуха выпускного коллектора.
13. Установка производится в последовательности, обратной снятию. Поставьте новые прокладки и окончательно отрегулируйте обороты холостого хода.
Двигатель М 110
Впускной трубопровод
1. Снимите карбюратор или кожух дроссельной заслонки.
2. Слейте жидкость из системы охлаждения.
3. Отсоедините тяги управления дроссельной заслонкой.
4. Отметьте положение всех проводов и шлангов и отсоедините их.
5. Отверните установочные гайки и болты и снимите впускной коллектор с головки цилиндров. Снимите прокладку. На некоторых моделях может понадобиться снять подвеску двигателя и демпфер крутильных колебаний, а также вывесить двигатель до снятия коллектора.
6. Установка производится в последовательности, обратной снятию. Залейте систему охлаждения и окончательно отрегулируйте холостые обороты двигателя.
Выпускной коллектор
Детали системы выпуска выхлопных газов двигателя М 110
1. Отверните гайки фланцев выпускных труб и отделите последние от выпускных коллекторов. Снимите прокладки.
2. Отметьте положение кронштейнов, отверните гайки и снимите коллекторы с головки цилиндров. Снимите прокладки.
3. Установка производится в последовательности, обратной снятию. Обязательно ставьте новые прокладки таким образом, чтобы выпуклая закраина была обращена к коллектору.
